Fermax DUOX PLUS - Konfiguration der Türstation mit TASTEMODULEN, durch Anschließen einer Tastatur

Pag 56
DEUTSCH

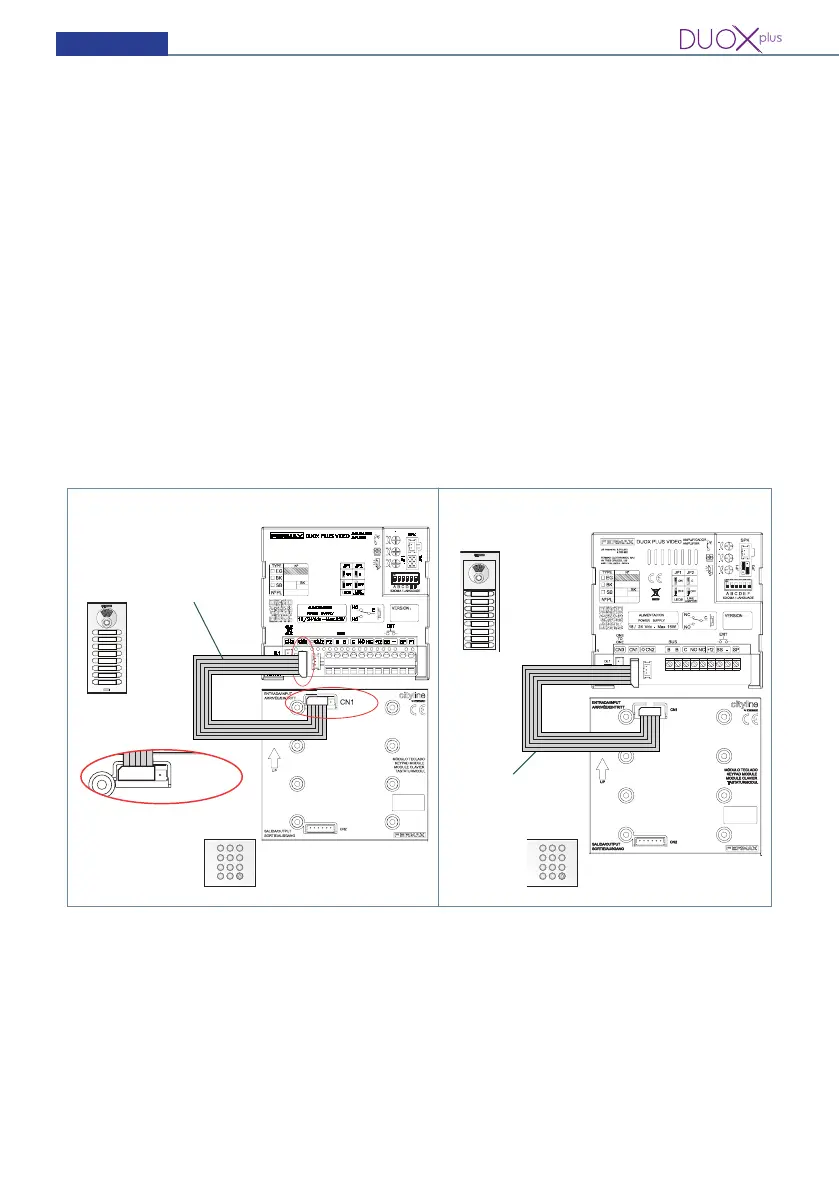

5-Drahtiges Kabel
Es kann das Kabel des
Ruferweiterungsmoduls
verwendet werden.
VERSTÄRKER Türstation mit Tastenmodulen
CITYLINE
VERSTÄRKER Türstation mit Tastenmodulen
SKYLINE










Detail
5-Drahtiges Kabel
an Tastatur (CN1)
anschließen:
Steckplatz auf der
rechten Seite bleibt
frei.






6-Drahtiges
Kabel
ref. 7439 ref. 7439
Konguration der Türstation mit TASTEMODULEN, durch Anschließen einer Tastatur.
Die Türstation mit den Tastenmodulen kann einzeln konguriert werden, siehe ANHANG:
Sprachgesteuerte Konguration an den Türstationen mit Tastenmodulen, Kode 970048,
auf der Webseite www.fermax.com.
Die Konguration kann auch ausgeführt werden, indem man vorübergehend eine Tastatur,
Ref. 7439, anschließt.
Siehe «Kongurierung der Direct-Türstation» auf der vorherigen Seite.
Siehe Verbindungsschema für die Tastatur auf der folgenden Seite.
Folgende Schritte müssen ausgeführt werden:
1. Bei unterbrochener Stromversorgung folgende Geräteverbindung am CN1 aufheben:
- bei TÜRSTATION CITYLINE, das Ruferweiterungsmodul.
- bei TÜRSTATION SKYLINE, das Skyline-Tastenmodul.
2. Das Kabel benutzen, um das Kabel wie auf dem Schema dargestellt, anzuschließen.
3. Stromversorgung wiederherstellen. Nun können die erforderlichen Parameter mittels
Tastatur programmiert werden (Tabelle auf der vorherigen Seite).
4. Bevor die Tastatur entfernt und das Ruferweiterungsmodul oder Skyline-Tastenmodule
wieder angeschlossen werden, muss die Stromversorgung unterbrochen werden.
