FRANÇAIS

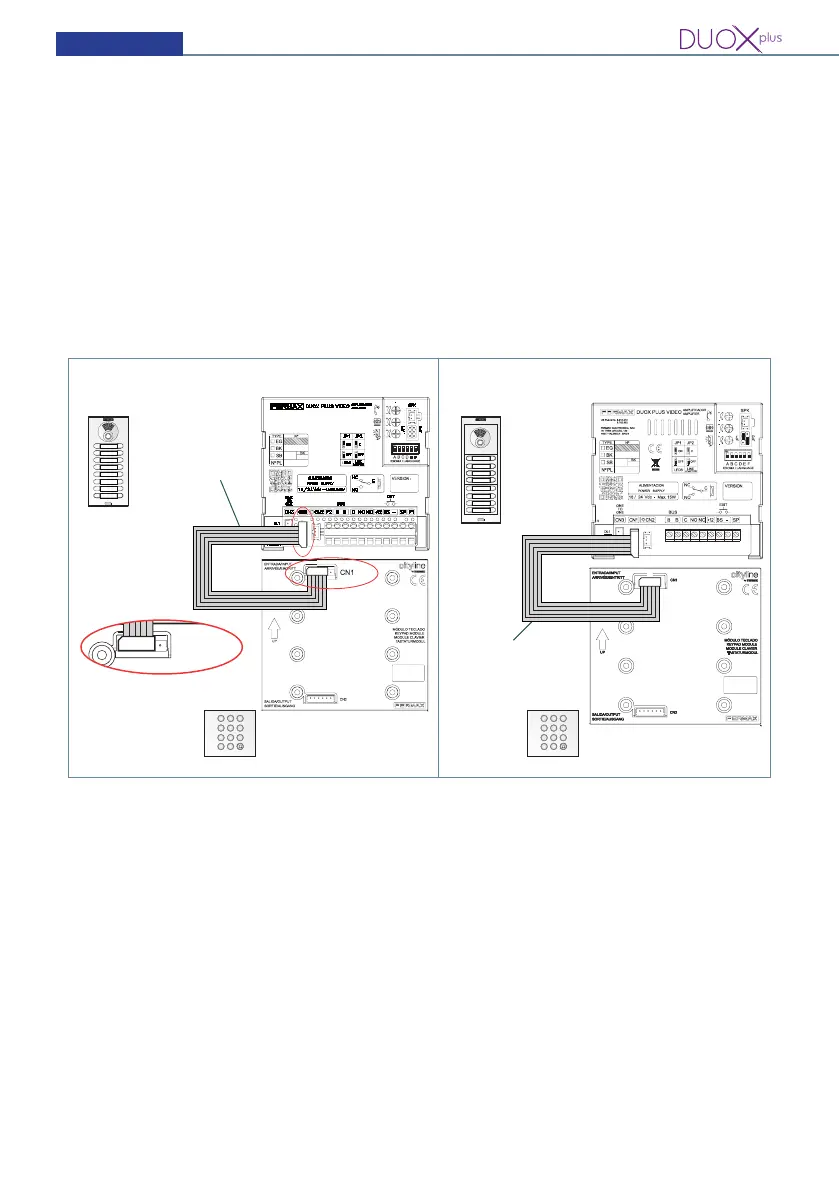

Voir schéma de raccordement du clavier à la page suivante.
Suivre les étapes suivantes :
1. Une fois l’alimentation coupée, retirez de CN1 :
- le module d’extension d’appel sur la PLATINE CITYLINE.
- le module à boutons-poussoirs Skyline sur la PLATINE SKYLINE.
2. Servez-vous du câble pour raccorder le clavier comme indiqué sur le schéma.
3. Reconnectez l’alimentation. Les paramètres nécessaires peuvent désormais être
programmés via le clavier (tableau page précédente).
4. Avant de réaliser les opérations visant à déconnecter le clavier et raccorder de nouveau
le module d’extension d’appel ou les modules à boutons-poussoirs Skyline, coupez
l’alimentation.
AMPLIFICATEUR Platine à boutons-poussoirs
CITYLINE
AMPLIFICATEUR Platine à boutons-poussoirs
SKYLINE
Câble 5 voies
Vous pouvez
utiliser celui du
modèle d’extension
d’appels.
Détail
Connecter le câble
5 voies au clavier
(CN1) : laisser la
broche de droite
vide.
Câble 6 voies
ref. 7439 ref. 7439
