Pag 62
PORTUGUÊS

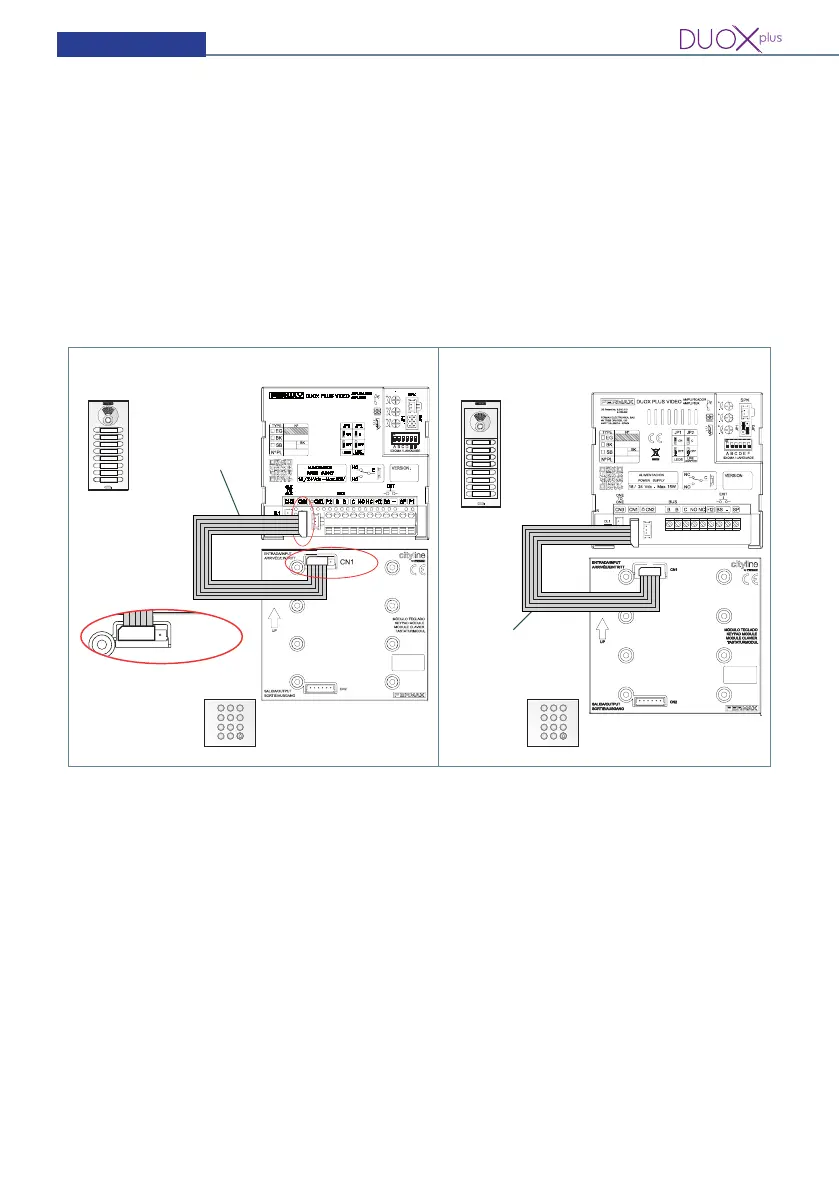

AMPLIFICADOR Placa pulsadores CITYLINE
AMPLIFICADOR Placa pulsadores SKYLINE
Cabo de 5 vias
Pode -se utilizar o
módulo de extensão
de chamadas.
Detalhe
Conectar o cabo
de 5 vias ao
teclado (CN1):
ca livre o pin da
direita.
Cabo de
6 vias
ref. 7439 ref. 7439
Ver «Conguração da Placa Direct» na página anterior.
Ver o esquema de ligação do teclado na página seguinte.
Realizar os passos seguintes:
1. Com a alimentação desligada, remover de CN1:
- na BOTONEIRA CITYLINE, o módulo de extensão de chamadas.
- na BOTONEIRA SKYLINE, o módulo de botões Skyline.
2. Utilizar o cabo para ligar o teclado conforme indicado no esquema.
3. Ligar novamente a alimentação. Já é possível programar os parâmetros necessários
por meio do teclado (Tabela da página anterior).
4. Antes de proceder às operações de desligar o teclado e ligar novamente o módulo de
extensão de chamadas ou módulos de botões Skyline, cortar a alimentação.
