DIVAtech C 24 D
17
ES

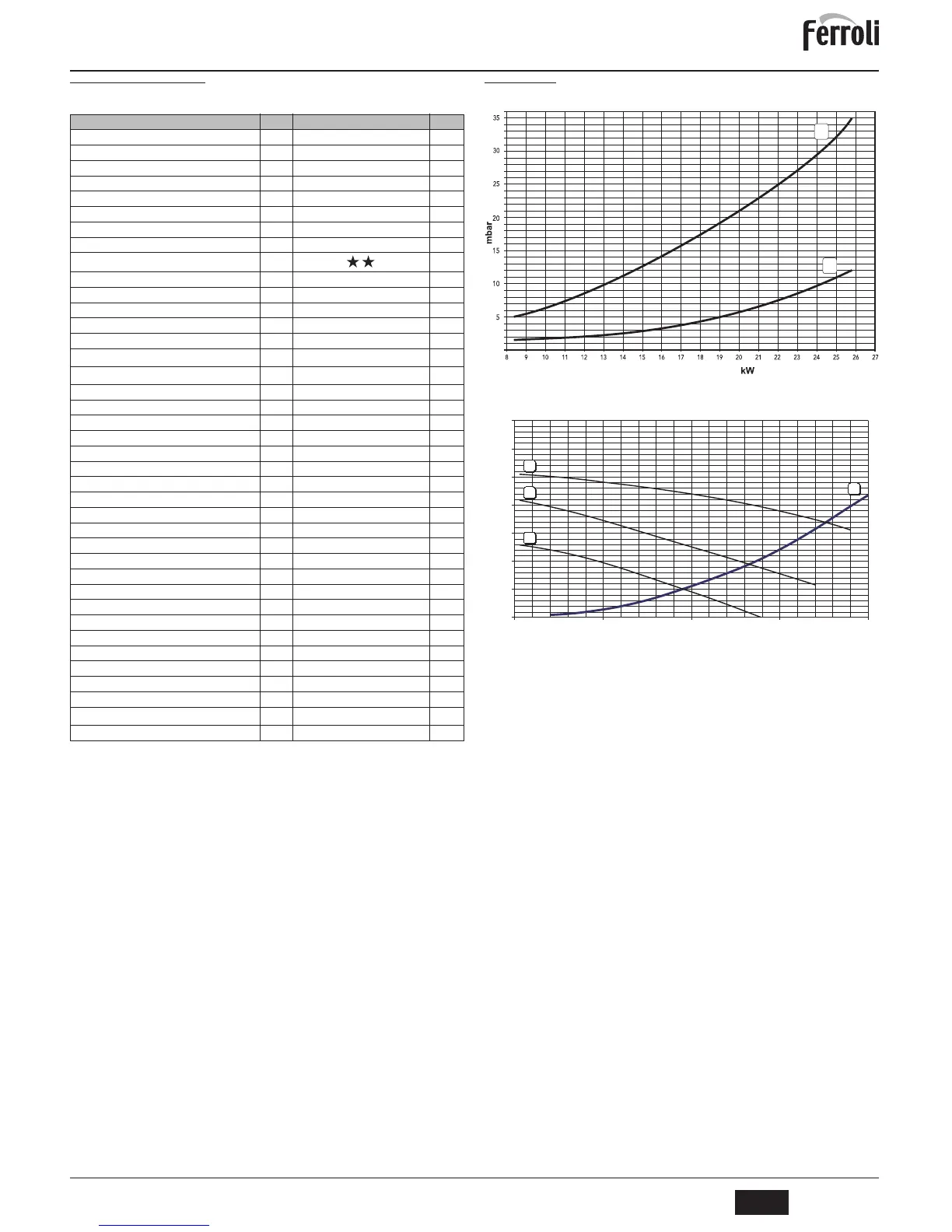

5.3 Tabla de datos técnicos 5.4 Diagramas
Diagramas presión - potencia DIVAtech C 24 D
A = GLP - B = METANO
Pérdidas de carga / altura manométrica bombas de circulación DIVAtech C 24 D
A = Pérdidas de carga de la caldera - 1,2 e 3 = Velocidad bomba de circulación
Dato Unidad DIVAtech C 24 D
Capacidad térmica máxima kW 25,8 (Q)
Capacidad térmica mínima kW 8,3 (Q)
Potencia térmica máxima calefacción kW 23,5 (P)
Potencia térmica mínima calefacción kW 7 (P)
Potencia térmica máxima ACS kW 23,5
Potencia térmica mínima ACS kW 7
Rendimiento Pmáx (80/60 °C) % 91
Rendimiento 30% % 89,6
Clase de eficiencia según directiva 92/42 CE -
Clase de emisión NOx - 3 (<150 mg/kWh) (NOx)
Inyectores quemador G20 nº x Ø 11 x 1,35
Presión de alimentación gas G20 mbar 20
Presión máxima en el quemador con G20 mbar 12
Presión mínima en el quemador con G20 mbar 1,5
Caudal máximo gas G20
m
3
/h
2,73
Caudal mínimo gas G20
m
3
/h
0,88
Inyectores quemador G31 nº x Ø 11 x 0,79
Presión de alimentación gas G31 mbar 37
Presión máxima en el quemador con G31 mbar 35
Presión mínima en el quemador con G31 mbar 5
Caudal máximo gas G31 kg/h 2
Caudal mínimo gas G31 kg/h 0,65
Presión máxima funcionamiento calefacción bar 3 (PMS)
Presión mínima funcionamiento calefacción bar 0,8
Temperatura máxima agua calefacción °C 90 (tmáx)
Contenido circuito de calefacción litros 1
Capacidad vaso de expansión calefacción litros 8
Presión de precarga vaso de expansión calefacción bar 1
Presión máxima funcionamiento ACS bar 9 (PMW)
Presión mínima funcionamiento ACS bar 0,25
Caudal de AS Dt 25 °C l/min 13,4
Caudal de AS Dt 30 °C l/min 11,2 (D)
Grado de protección IP X5D
Tensión de alimentación V/Hz 230 V/50 Hz
Potencia eléctrica absorbida W 80
Potencia eléctrica absorbida ACS W 80
Peso sin carga kg 27
Tipo de equipo
B
11BS
PIN CE 0461BR0841
B
A
0
1
2
3
4
5
6
7
0 500 1.000 1.500 2.000
Q [l/h]
H [m H
2
O]
A
3
2
1
cod. 3540Z443 - Rev. 01 - 02/2015
