3.4 Transformation pour utilisation avec brûleur à granulés
Disponibilité d'un kit optionnel pour l'utilisation avec un brûleur à granulés.
Pour l'installation, voir les instructions contenues dans le kit.

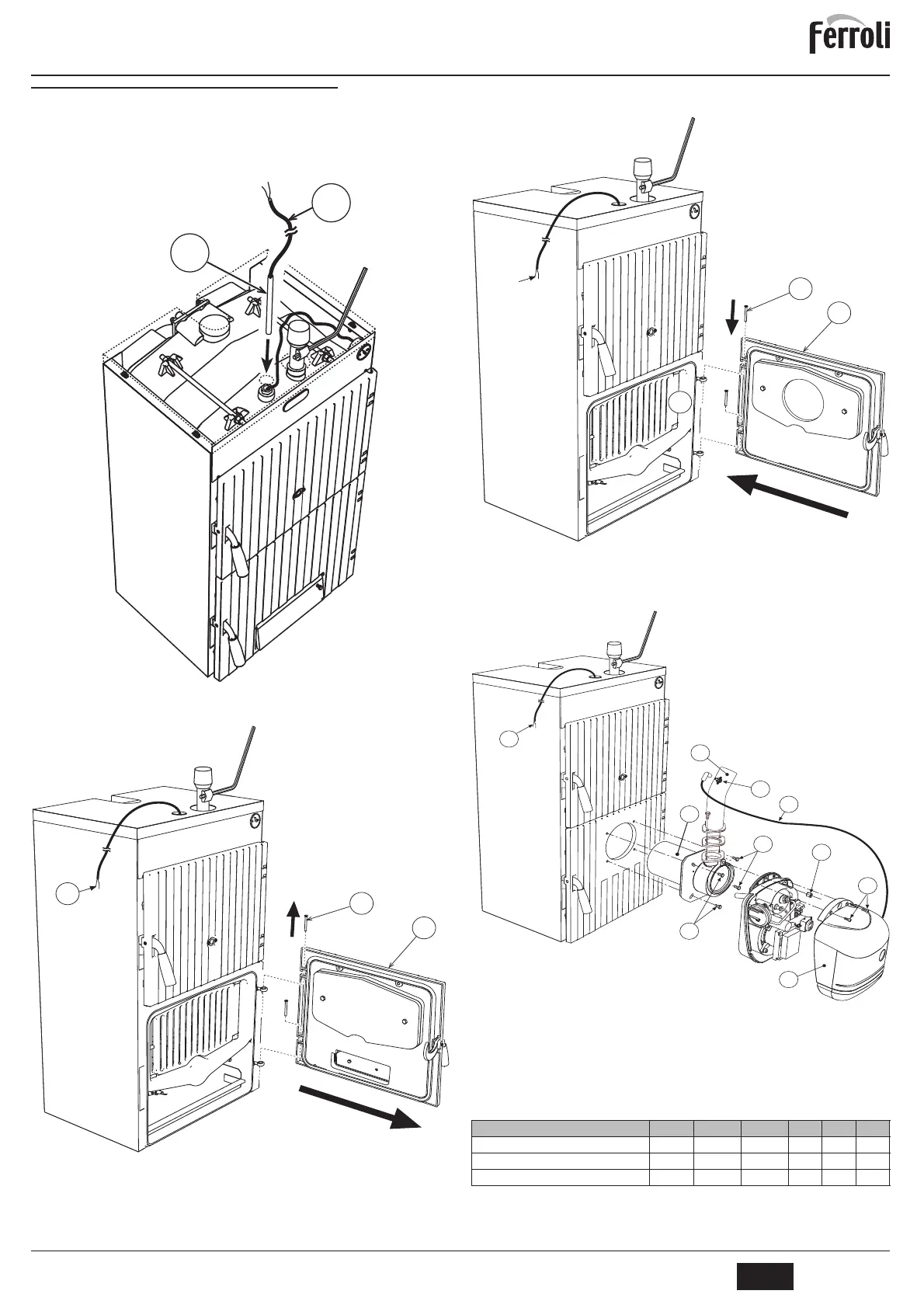

Instructions de montage du brûleur à granulés SUN P7 - P12 sur la chaudière SFL
Monter la sonde de température « C » dans son logement en veillant à faire passer le
câble « E » à travers l'orifice sur le couvercle de la chaudière.
fig. 4
Dégager les axes « D » et ôter la porte inférieure « H » (fig. 5)
fig. 5
Monter la nouvelle porte inférieure « H » et insérer les goujons « D » (fig. 6).
Ôter la grille « B ».
fig. 6
Fixer l'embout « L » avec les vis « M » et le brûleur à l'aide de l'écrou « N ». Relier le
câble « E » aux bornes 11 et 12, et le câble « T » au capteur « V ». Fixer le capot « P »
au corps du brûleur à l'aide des vis « R » et la pièce « S » au brûleur.
fig. 7
Monter le tube d'alimentation motorisée « Y » sur le réservoir de collecte des granulés «
X » et raccorder la vis sans fin et le brûleur de sorte que le tube flexible « W » ne soit pas
déformé ou plié. Respecter la cote indiquée sur le fig. 9.
Régler le brûleur ainsi que le décrit le livret d'instructions correspondant ; en particulier,
régler le paramètre u02 sur l'unité de contrôle comme le montre le tableau.
C
E
E
H
D
Modèle 3 4 5 6 7
Débit thermique nominal kW 24.9 33.4 41 48 55
Puissance thermique nominale kW 22 30 36 42 48
Paramètre u02 2 5 3 4 5
H
D
B
X
S
V
L
M
M
N
P
R
T
E
