SFL
18
FR
cod. 3540Z902 - 01/2012 (Rev. 00)
fig. 8
fig. 9

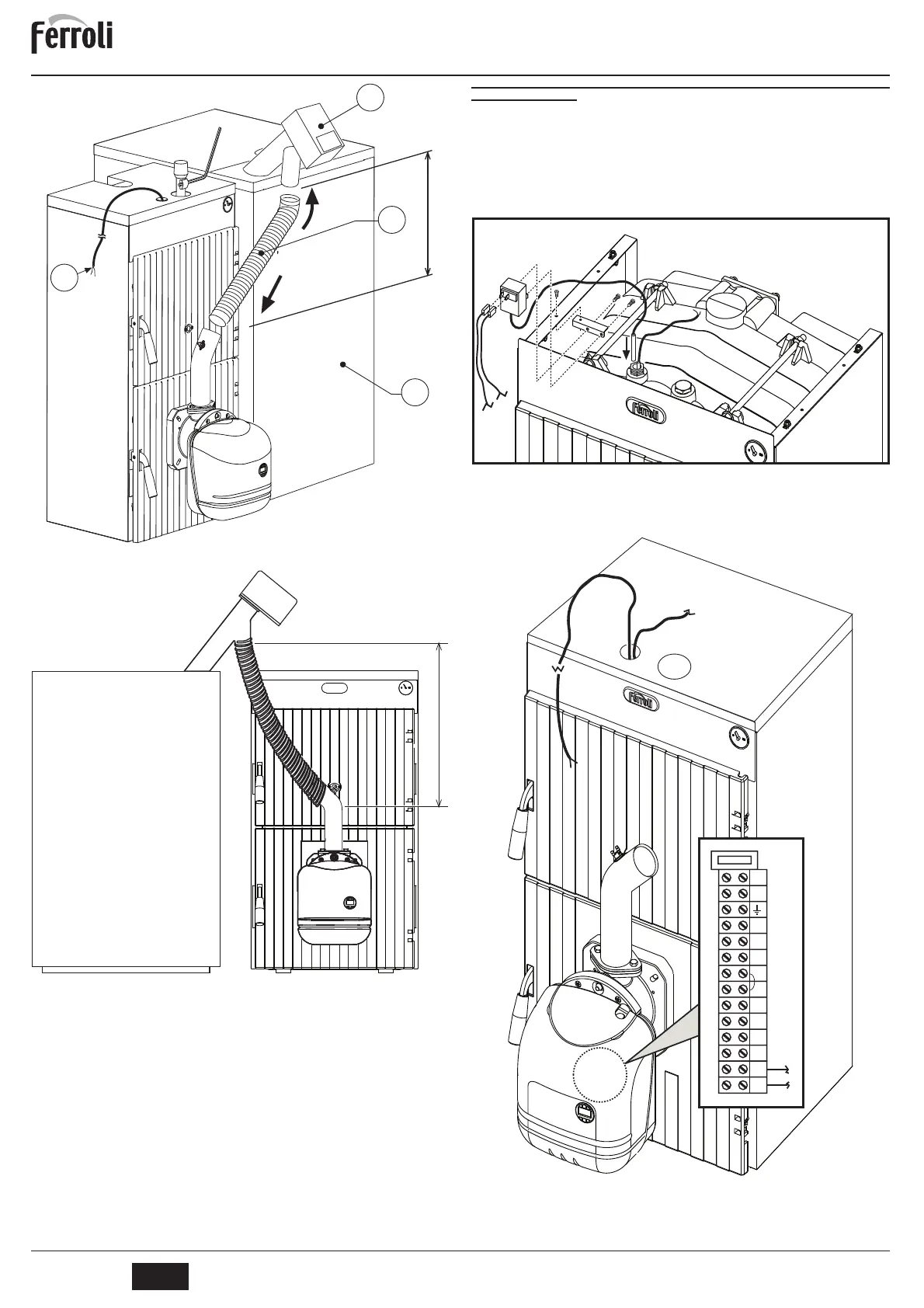

3.5 Installation Kit thermostat de sécurité (en option) uniquement avec boîte à
bornes à 14 broches
Disponibilité sur demande d'un kit « thermostat de sécurité » à la place du « Serpentin
de sécurité » à utiliser avec la chaudière fonctionnant avec les granulés.
Pour l’installation, suivre les instructions ci-après.
• Ôter le couvercle de la chaudière.
• Fixer l'étrier et le thermostat comme le montre la fig. 10.
• Insérer la sonde de température dans l'orifice prévu à cet effet.
• Brancher les faston sur le thermostat.
fig. 10
• Placer le couvercle de la chaudière et faire sortir le câble de l'orifice comme le mon-
tre le fig. 11.
• Brancher le câble sur les bornes 13 et 14 de la boîte à bornes à l’intérieur du brûleur.
fig. 11
Y
W
X
min. 600
E
min. 600
L
N
4
5
6
7
8
9
10
11
12
13
14
3.15 A
