3.4 Trasformazione per l’uso con bruciatore a pellet
É disponibile un kit opzionale per l'uso con un bruciatore a pellet.
Per l’installazione fare riferimento alle istruzioni contenute nel kit stesso.
Istruzioni di montaggio del bruciatore a pellet SUN P7 - P12 nella caldaia SFL
Inserire la sonda di temperatura “C” nell’apposito foro avendo cura di far passare il cavo
“E” attraverso il foro sul coperchio caldaia.

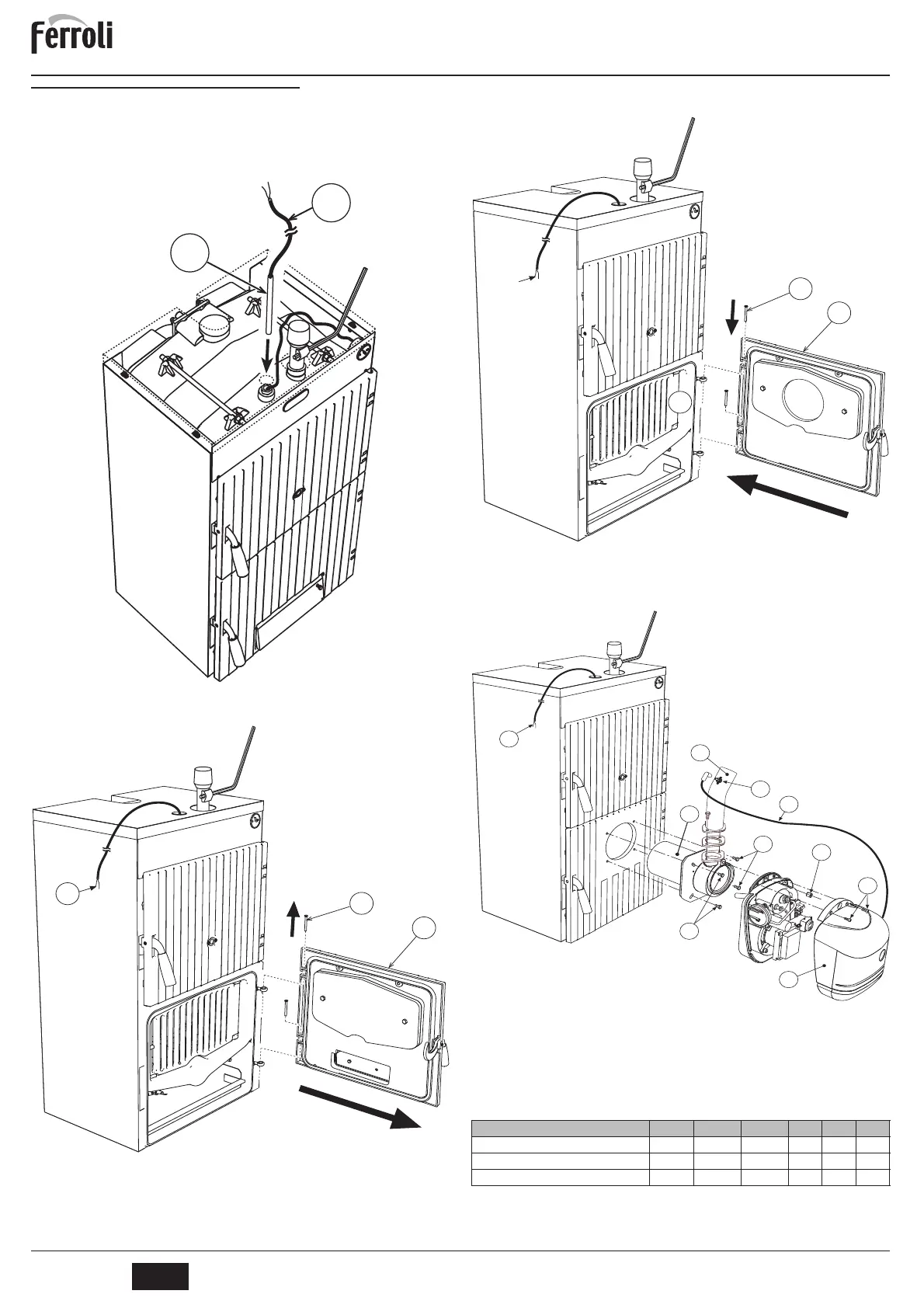

fig. 4
Estrarre i perni “D” e togliere la porta inferiore “H” (fig. 5)
fig. 5
Montare la nuova porta inferiore “H” ed inserire i piolini “D” (fig. 6).
Togliere la griglia “B”.
fig. 6
Fissare il boccaglio “L” con le viti “M” e il bruciatore con il dado “N”. Collegare il cavo “E”
ai morsetti 11 e 12, e il cavo “T” al sensore “V”. Fissare il cofano “P” al corpo bruciatore
con le viti “R” e il particolare “S” al bruciatore.
fig. 7
Inserire il tubo di alimentazione motorizzato “Y” nel serbatoio raccolta pellet “X” ed ef-
fettuare il collegamento coclea-bruciatore in modo tale che il tubo flessibile “W” non su-
bisca deformazioni e/o pieghe. E’ necessario rispettare la quota indicata nella fig. 9.
Regolare il bruciatore come previsto dal relativo manuale istruzioni in particolare, impo-
stare il parametro u02 sulla centraliana del bruciatore come riportato nella tabella.
C
E
E
H
D
Modello 3 4 5 6 7
Portata termica nominale kW 24.9 33.4 41 48 55
Potenza termica nominale kW 22 30 36 42 48
Parametro u02 2 5 3 4 5
