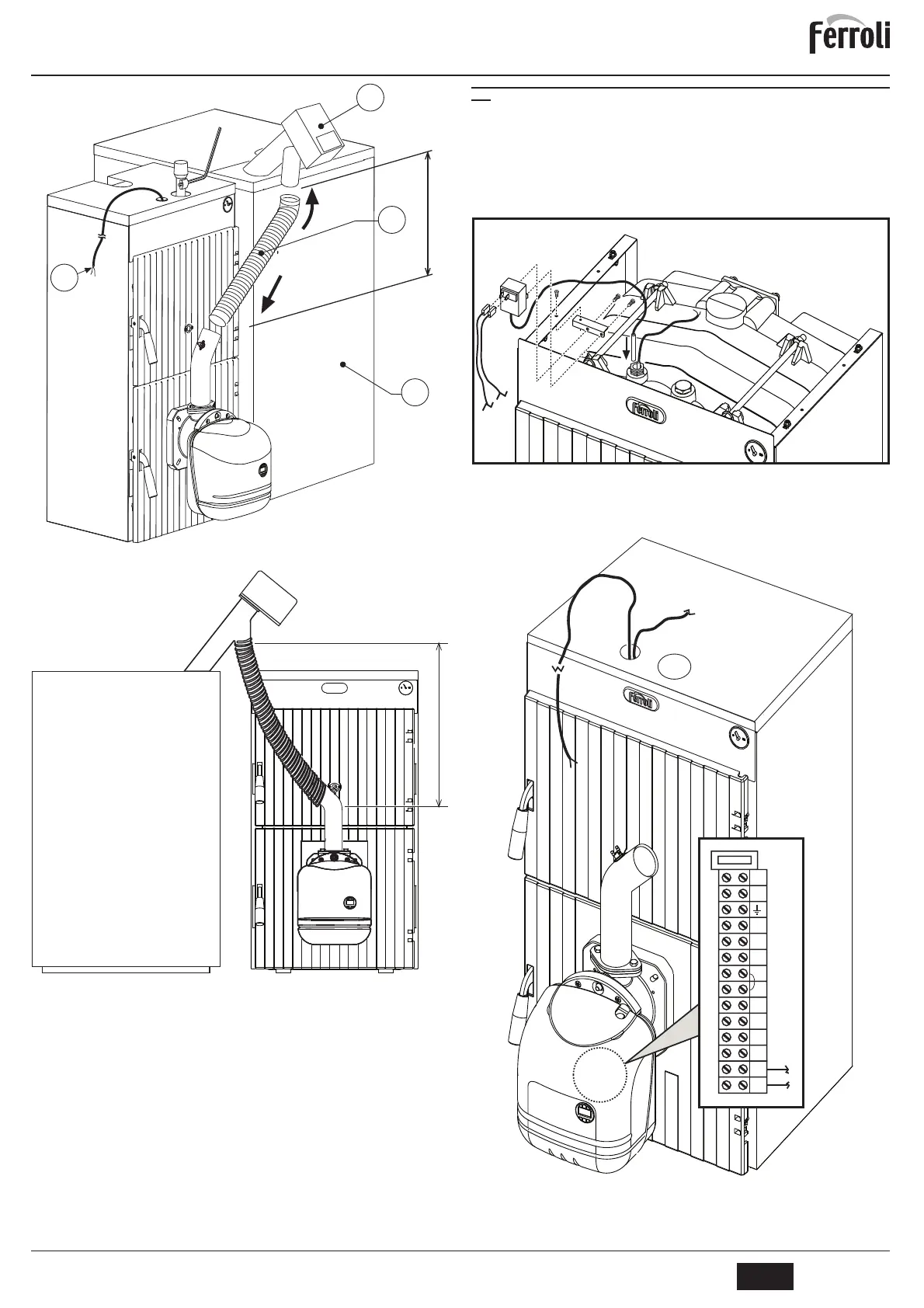

3.5 Installazione Kit termostato sicurezza (opzionale) solo con morsettiera a 14
poli
È disponibile, a richiesta, un kit “termostato sicurezza” in alternativa al “Serpentino
di sicurezza” da utilizzare con la caldaia funzionante a pellet.
Per l’installazione seguire le istruzioni riportate di seguito.
• Togliere il coperchio della caldaia.
• Fissare la staffa e il termostato come indicato nella fig. 10.
• Inserire la sonda di temperatura nell’apposito foro.
• Collegare i faston al termostato.
fig. 10
• Posizionare il coperchio caldaia e far fuoriuscire il cavo dal foro come indicato in
fig. 11.
• Collegare il cavo ai morsetti 13 e 14 della morsettiera all’interno del bruciatore.
fig. 11
Y
W
X
min. 600
E
min. 600
L
N
4
5
6
7
8
9
10
11
12
13
14
3.15 A
