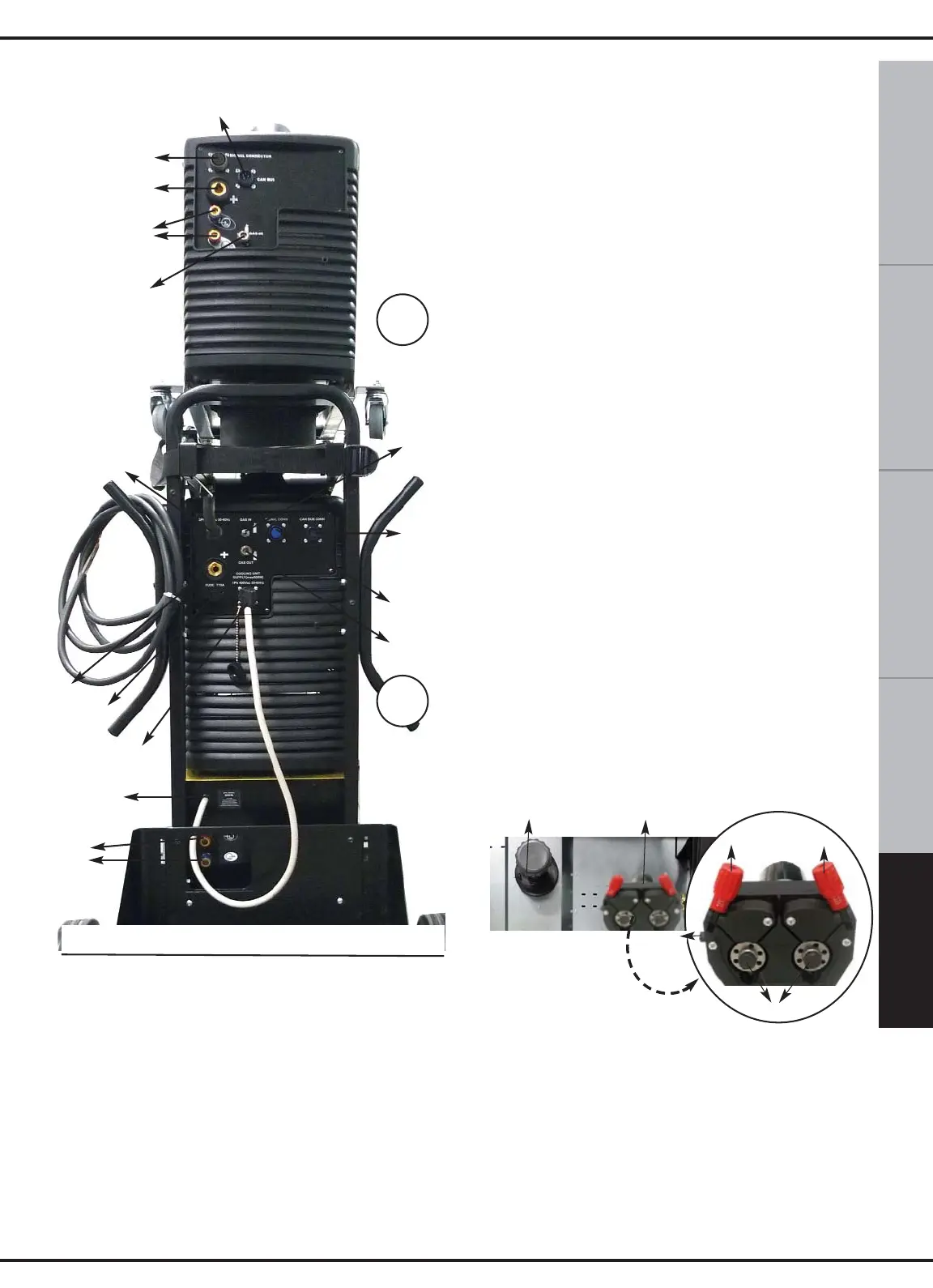

FIGURA 2:
25. Conector de señales. (Haz de cables)
(Carro separado):
Intercambia con el generador las señales
necesarias para el funcionamiento de la
máquina a través de la conexión con el
conector de señales (38).
26. CAN (Haz de cables) (Carro separado):
Conector de programación.
Intercambia con el generador las señales
necesarias para el funcionamiento a través
del CAN-BUS sirviéndose de la conexión
con el conector del generador (35).
27. TOMA DINSE POSTERIOR “+”: toma polo
positivo. (Haz de cables) (Carro separado)
Intercambia con el generador las señales nece-
sarias para el funcionamiento de la máquina a
través de la conexión con la toma dinse (31).
28. CONEXIÓN DE LOS TUBOS PARA
ENFRIAMIENTO CON LÍQUIDO (Haz de
cables) (Carro separado) Se tendrán que
conectar directamente a la centralita. (40)
29. FUSIBLE DE ALIMENTACIÓN CEN-
TRALITA
30. Conector negro para gas (Haz de
cables) (Carro separado) Intercambia con
el generador las señales necesarias para la
salida del gas a través de la conexión con el
respectivo conector (37).
31. TOMA DINSE POSITIVA (Generador)
32. CABLE DE ENTRADA: Conectarlo a la
alimentación de red.
33. CONECTOR PARA TUBO DEL GAS:
Tiene que conectarse al reductor de presión
de la bombona.
35. CAN: Conector de programación.
36. CONECTOR DE ALIMENTACIÓN DE
LA CENTRALITA
37.Conector Negro para gas (Haz de
cables) (Generador).
38. Conector de señales (Haz de cables)
(Generador)
39. Cable de alimentación del sistema de
enfriamiento con líquido (Opción centra-
lita de enfriamiento)
40. CONEXIÓN DE LOS TUBOS PARA
ENFRIAMIENTO CON LÍQUIDO
FIGURA 3:
41. SOPORTE PARA BOBINA ALAMBRE
42. GRUPO ARRASTRA-ALAMBRE: desta-
carlo con más detalle en la figura 3A.
43. ENTRADA ALAMBRE DEL MOTOR
ARRASTRA-ALAMBRE
44. REGULADOR PRESIÓN ALAMBRE:
Permite regular la tensión del alambre de
soldadura
45. BOBINAS ARRASTRA-ALAMBRES
41
42
45
44
44
43
Fig. 3A
28
33
32
27
25
29
26
36
31
35
37
30
39
40
A
B
38
Fig.2
