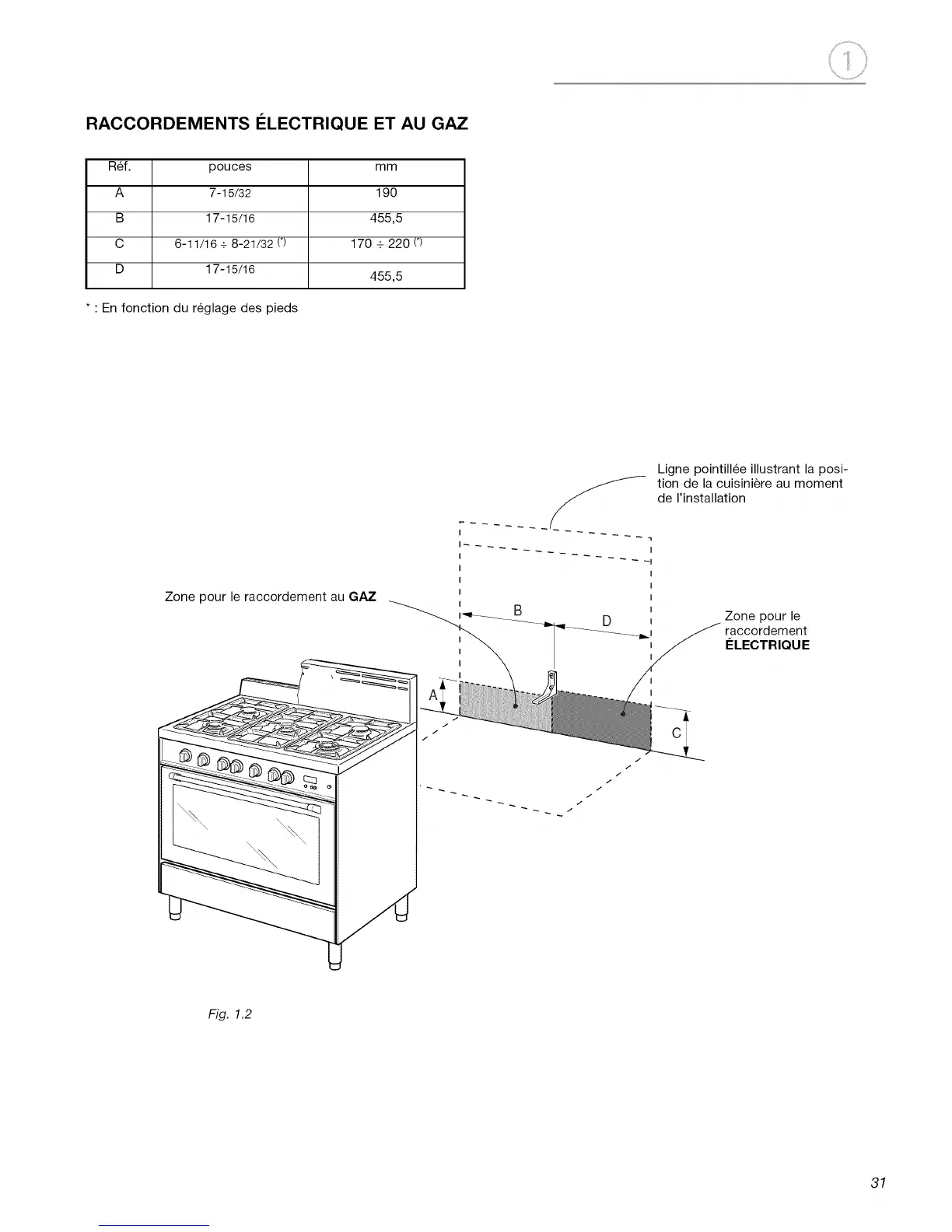

RACCORDEMENTS I_LECTRIQUE ET AU GAZ
Ref.
A
B
C
D
pouces
7-15/32
17-15/16
6-11/16 + 8-21/32 (*)
17-15/16
mm
190
455,5
170 + 220 (*)
455,5
* • En fonction du reglage des pieds
Zone pour le raccordement au GAZ
\\
\
1
I -I
I I
I I
I I
I
Ligne pointillee illustrant la posi-
tion de la cuisiniere au moment
de I'installation
Zone pour le
raccordement
I_LECTRIQUE
Fig. 1.2
31
