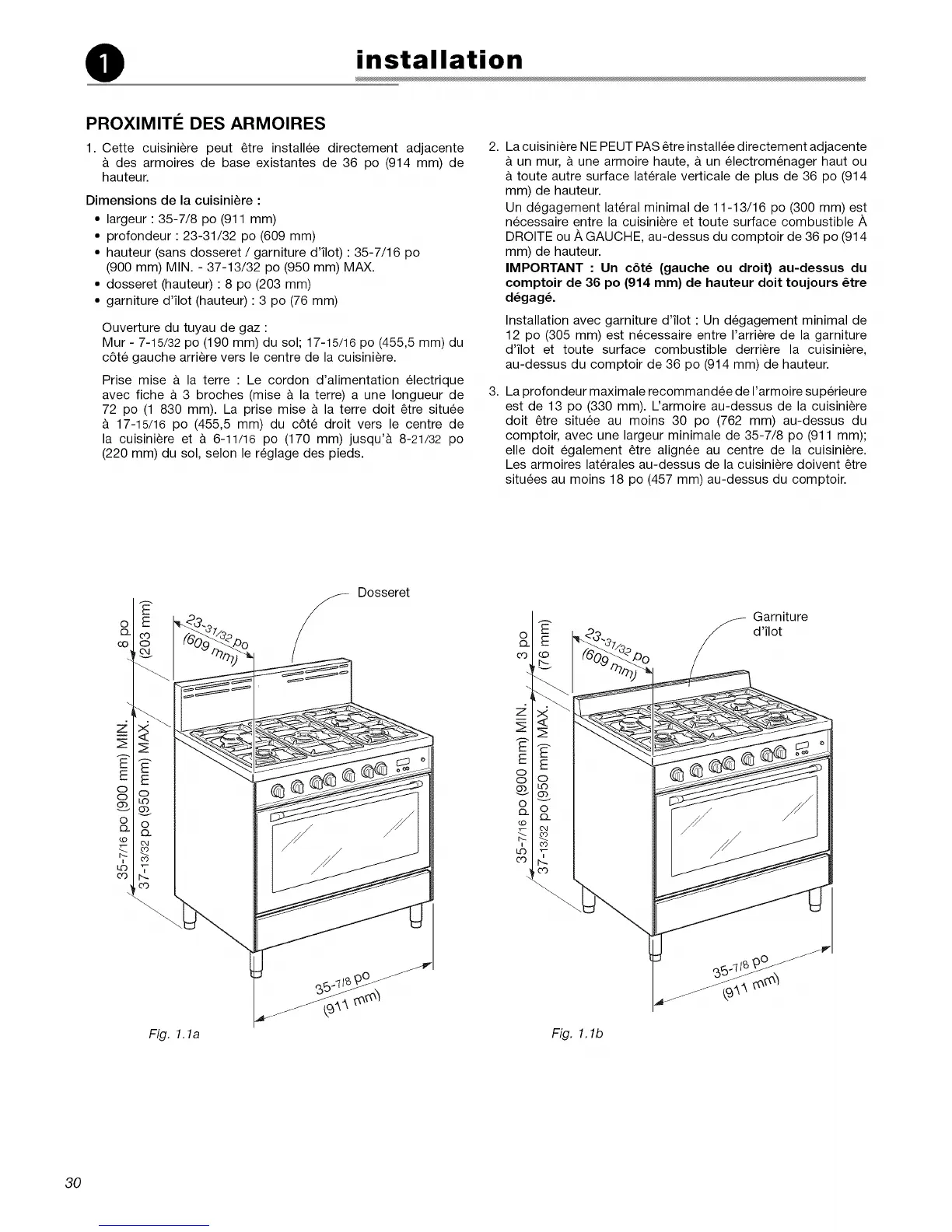

installation
PROXIMITI_ DES ARMOIRES
1. Cette cuisiniere peut _tre installee directement adjacente
& des armoires de base existantes de 36 po (914 mm) de
hauteur.
Dimensions de la cuisiniere :
• largeur : 35-7/8 po (911 mm)
• profondeur : 23-31/32 po (609 mm)
• hauteur (sans dosseret / garniture d'flot) : 35-7/16 po
(900 mm) MIN. - 37-13/32 po (950 mm) MAX.
• dosseret (hauteur) : 8 po (203 mm)
• garniture d'flot (hauteur) : 3 po (76 mm)
Ouverture du tuyau de gaz •
Mur - 7-15/32 po (190 mm) du sol; 17-15/16 po (455,5 mm) du
c6te gauche arriere vers le centre de la cuisiniere.
Prise mise & la terre : Le cordon d'alimentation electrique
avec fiche & 3 broches (mise & la terre) a une Iongueur de
72 po (1 830 mm). La prise mise & la terre doit _tre situ6e
& 17-15/16 po (455,5 mm) du c6te droit vers le centre de
la cuisiniere et & 6-11/16 po (170 mm) jusqu'& 8-21/32 po
(220 mm) du sol, selon le reglage des pieds.
2,
3,
La cuisiniere NE PEUT PAS _tre installee directement adjacente
& un mur, & une armoire haute, & un electrom6nager haut ou
& toute autre surface laterale verticale de plus de 36 po (914
mm) de hauteur.
Un degagement lateral minimal de 11-13/16 po (300 mm) est
necessaire entre la cuisiniere et toute surface combustible/_,
DROITE ou A GAUCHE, au-dessus du comptoir de 36 po (914
mm) de hauteur.
IMPORTANT : Un c6t_ (gauche ou droit) au-dessus du
comptoir de 36 po (914 mm) de hauteur doit toujours 6tre
d_gag&
Installation avec garniture d'flot : Un degagement minimal de
12 po (305 mm) est necessaire entre I'arriere de la garniture
d'flot et toute surface combustible derriere la cuisiniere,
au-dessus du comptoir de 36 po (914 mm) de hauteur.
La profondeur maximale recommandee de I'armoire superieure
est de 13 po (330 mm). Uarmoire au-dessus de la cuisiniere
doit _tre situee au moins 30 po (762 mm) au-dessus du
comptoir, avec une largeur minimale de 35-7/8 po (911 mm);
elle doit egalement _tre alignee au centre de la cuisiniere.
Les armoires laterales au-dessus de la cuisiniere doivent _tre
situ6es au moins 18 po (457 mm) au-dessus du comptoir.
O
O_
cO
E
E
o
C3
o
cz
(.o
LO
CO
Fig. 1.1a
Dosseret
oo
CO
oo
Ob
o
_o
CO
Fig. 1.1b
30
