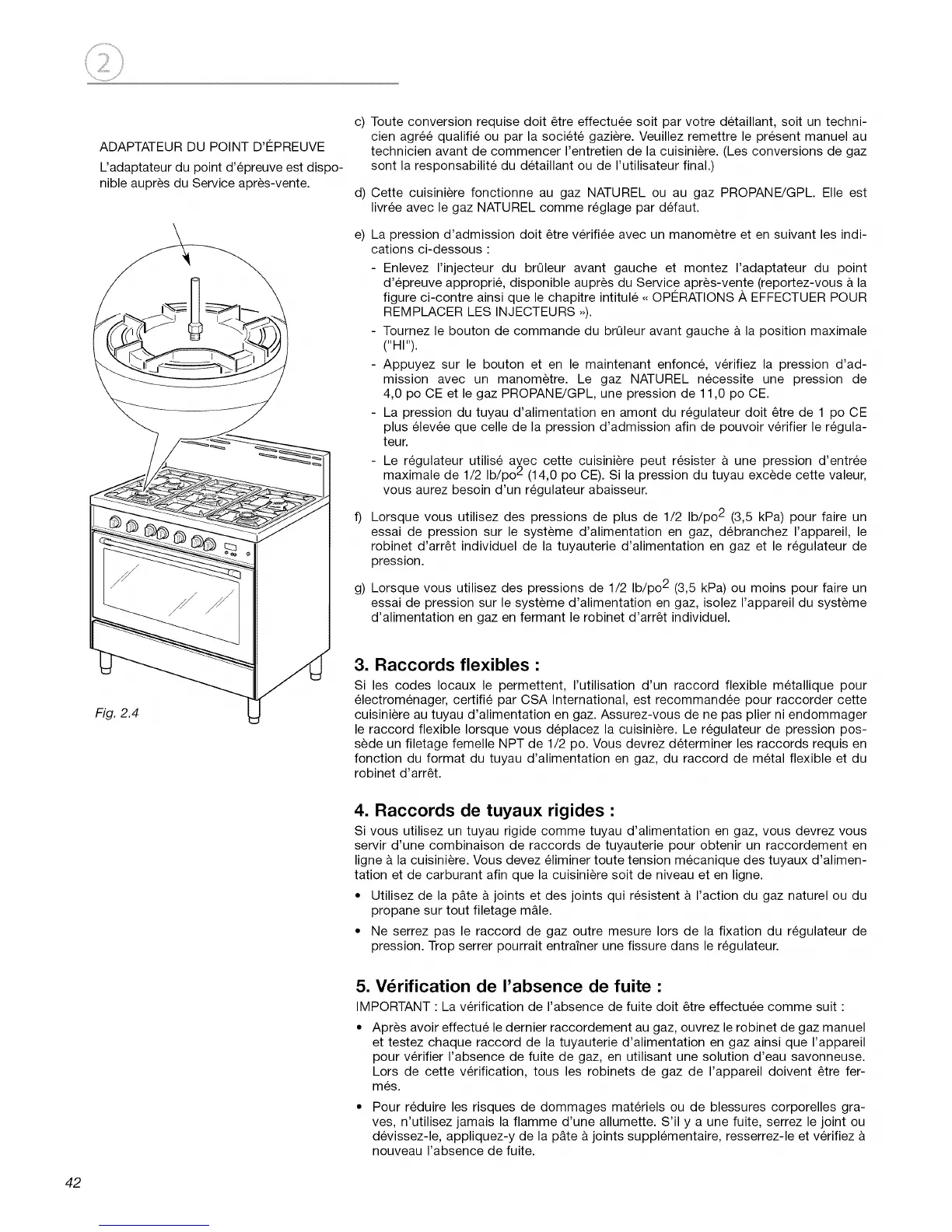

ADAPTATEUR DU POINT D'I2PREUVE
L'adaptateur du point d'epreuve est dispo-
nible aupres du Service apres-vente.
Fig. 2.4
c) Toute conversion requise doit _tre effectuee soit par votre detaillant, soit un techni-
cien agree qualifie ou par la societe gaziere. Veuillez remettre le present manuel au
technicien avant de commencer I'entretien de la cuisiniere. (Les conversions de gaz
sont la responsabilite du detaillant ou de I'utilisateur final.)
d) Cette cuisiniere fonctionne au gaz NATUREL ou au gaz PROPANE/GPL. Elle est
livree avec le gaz NATUREL comme reglage par defaut.
e)
f)
La pression d'admission doit _tre verifiee avec un manometre et en suivant les indi-
cations ci-dessous :
- Enlevez I'injecteur du brQleur avant gauche et montez I'adaptateur du point
d'epreuve approprie, disponible aupres du Service apres-vente (reportez-vous & la
figure ci-contre ainsi que le chapitre intitule ,_OPI2RATIONS A EFFECTUER POUR
REMPLACER LES INJECTEURS _).
- Tournez le bouton de commande du brQleur avant gauche & la position maximale
("HI").
- Appuyez sur le bouton et en le maintenant enfonce, verifiez la pression d'ad-
mission avec un manom_tre. Le gaz NATUREL necessite une pression de
4,0 po CE et le gaz PROPANF_/GPL, une pression de 11,0 po CE.
- La pression du tuyau d'alimentation en amont du regulateur doit _tre de 1 po CE
plus elevee que celle de la pression d'admission afin de pouvoir verifier le regula-
teur.
- Le regulateur utilise avec cette cuisiniere peut resister a une pression d'entree
maximale de 1/2 Ib/po 2 (14,0 po CE). Si la pression du tuyau excede cette valeur,
vous aurez besoin d'un regulateur abaisseur.
Lorsque vous utilisez des pressions de plus de 1/2 Ib/po 2 (3,5 kPa) pour faire un
essai de pression sur le systeme d'alimentation en gaz, debranchez I'appareil, le
robinet d'arr_t individuel de la tuyauterie d'alimentation en gaz et le regulateur de
pression.
g) Lorsque vous utilisez des pressions de 1/2 Ib/po 2 (3,5 kPa) ou moins pour faire un
essai de pression sur le systeme d'alimentation en gaz, isolez I'appareil du systeme
d'alimentation en gaz en fermant le robinet d'arr_t individuel.
3. Raccords flexibles :
Si les codes Iocaux le permettent, I'utilisation d'un raccord flexible metallique pour
electromenager, certifie par CSA International, est recommandee pour raccorder cette
cuisiniere au tuyau d'alimentation en gaz. Assurez-vous de ne pas plier ni endommager
le raccord flexible Iorsque vous deplacez la cuisiniere. Le regulateur de pression pos-
sede un filetage femelle NPT de 1/2 po. Vous devrez determiner les raccords requis en
fonction du format du tuyau d'alimentation en gaz, du raccord de metal flexible et du
robinet d'arr_t.
4. Raccords de tuyaux rigides :
Si vous utilisez un tuyau rigide comme tuyau d'alimentation en gaz, vous devrez vous
servir d'une combinaison de raccords de tuyauterie pour obtenir un raccordement en
ligne a la cuisiniere. Vous devez eliminer toute tension mecanique des tuyaux d'alimen-
tation et de carburant afin que la cuisiniere soit de niveau et en ligne.
• Utilisez de la p&te & joints et des joints qui resistent & I'action du gaz naturel ou du
propane sur tout filetage male.
• Ne serrez pas le raccord de gaz outre mesure Iors de la fixation du regulateur de
pression. Trop serrer pourrait entrainer une fissure dans le regulateur.
5. V_rification de I'absence de fuite :
IMPORTANT : La verification de I'absence de fuite doit _tre effectuee comme suit :
Apres avoir effectue le dernier raccordement au gaz, ouvrez le robinet de gaz manuel
et testez chaque raccord de la tuyauterie d'alimentation en gaz ainsi que I'appareil
pour verifier I'absence de fuite de gaz, en utilisant une solution d'eau savonneuse.
Lors de cette verification, tousles robinets de gaz de I'appareil doivent _tre fer-
mes.
Pour reduire les risques de dommages materiels ou de blessures corporelles gra-
ves, n'utilisez jamais la flamme d'une allumette. S'il y a une fuite, serrez le joint ou
devissez-le, appliquez-y de la pate a joints supplementaire, resserrez-le et verifiez a
nouveau I'absence de fuite.
42
