Fig. 2.9
Fig. 2.10
Fig. 2.11

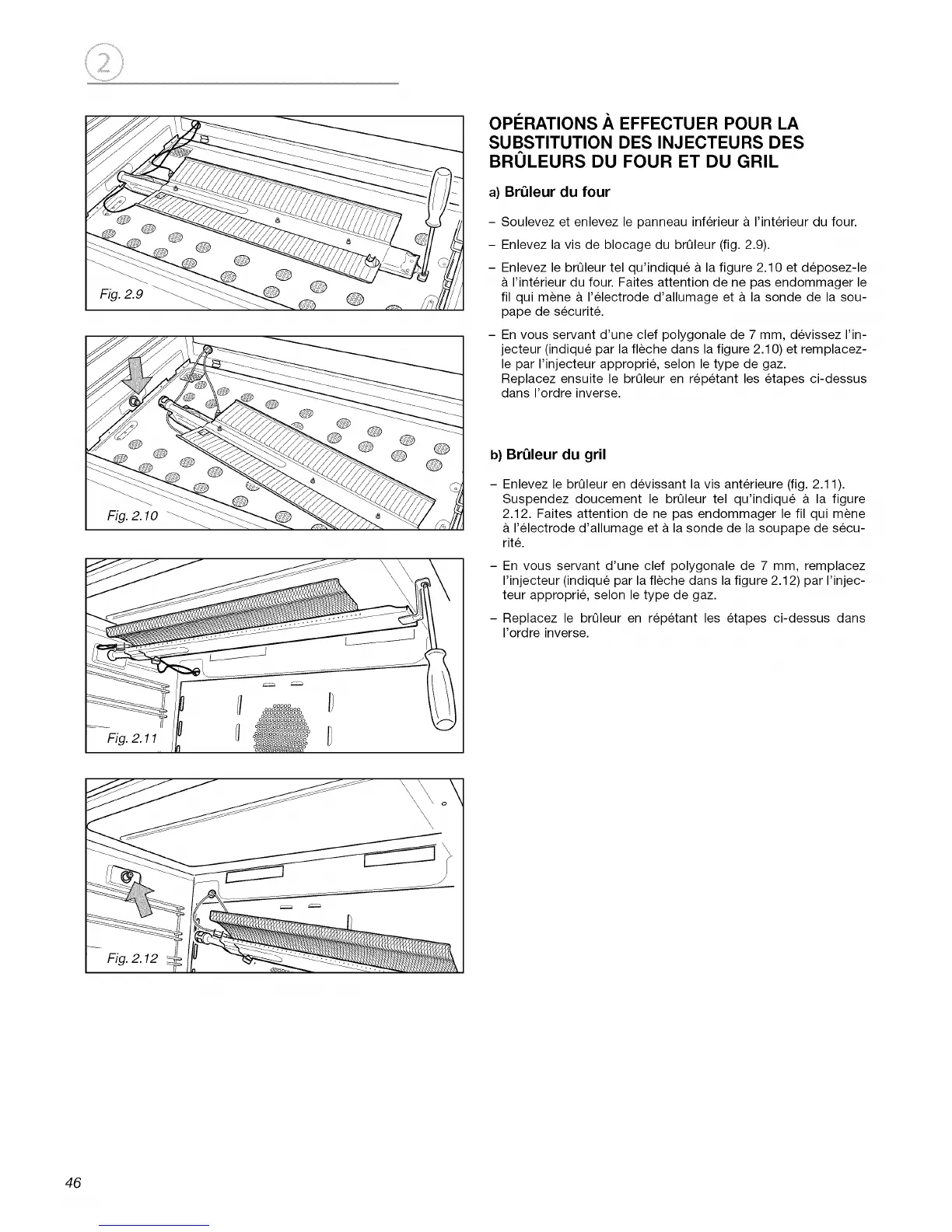

OPI_RATIONS A EFFECTUER POUR LA
SUBSTITUTION DES INJECTEURS DES
^
BRULEURS DU FOUR ET DU GRIL
a) BrOleur du four
Soulevez et enlevez le panneau inferieur a I'interieur du four.
Enlevez la vis de blocage du brQleur (fig. 2.9).
Enlevez le brQleur tel qu'indiqu6 & la figure 2.10 et deposez-le
& I'interieur du four. Faites attention de ne pas endommager le
fil qui m_ne & I'electrode d'allumage et & la sonde de la sou-
pape de securit6.
En vous servant d'une clef polygonale de 7 mm, devissez I'in-
jecteur (indique par la fleche dans la figure 2.1 O)et remplacez-
le par I'injecteur approprie, selon le type de gaz.
Replacez ensuite le brQleur en rep6tant les etapes ci-dessus
dans I'ordre inverse.
b) BrOleur du gril
Enlevez le brQleur en devissant la vis anterieure (fig. 2.11).
Suspendez doucement le brQleur tel qu'indiqu6 a la figure
2.12. Faites attention de ne pas endommager le fil qui mene
& I'electrode d'allumage et & la sonde de la soupape de secu-
rite.
En vous servant d'une clef polygonale de 7 mm, remplacez
I'injecteur (indique par la fleche dans la figure 2.12) par I'injec-
teur approprie, selon le type de gaz.
Replacez le brQleur en rep6tant les etapes ci-dessus dans
I'ordre inverse.
Fig. 2.12
46
