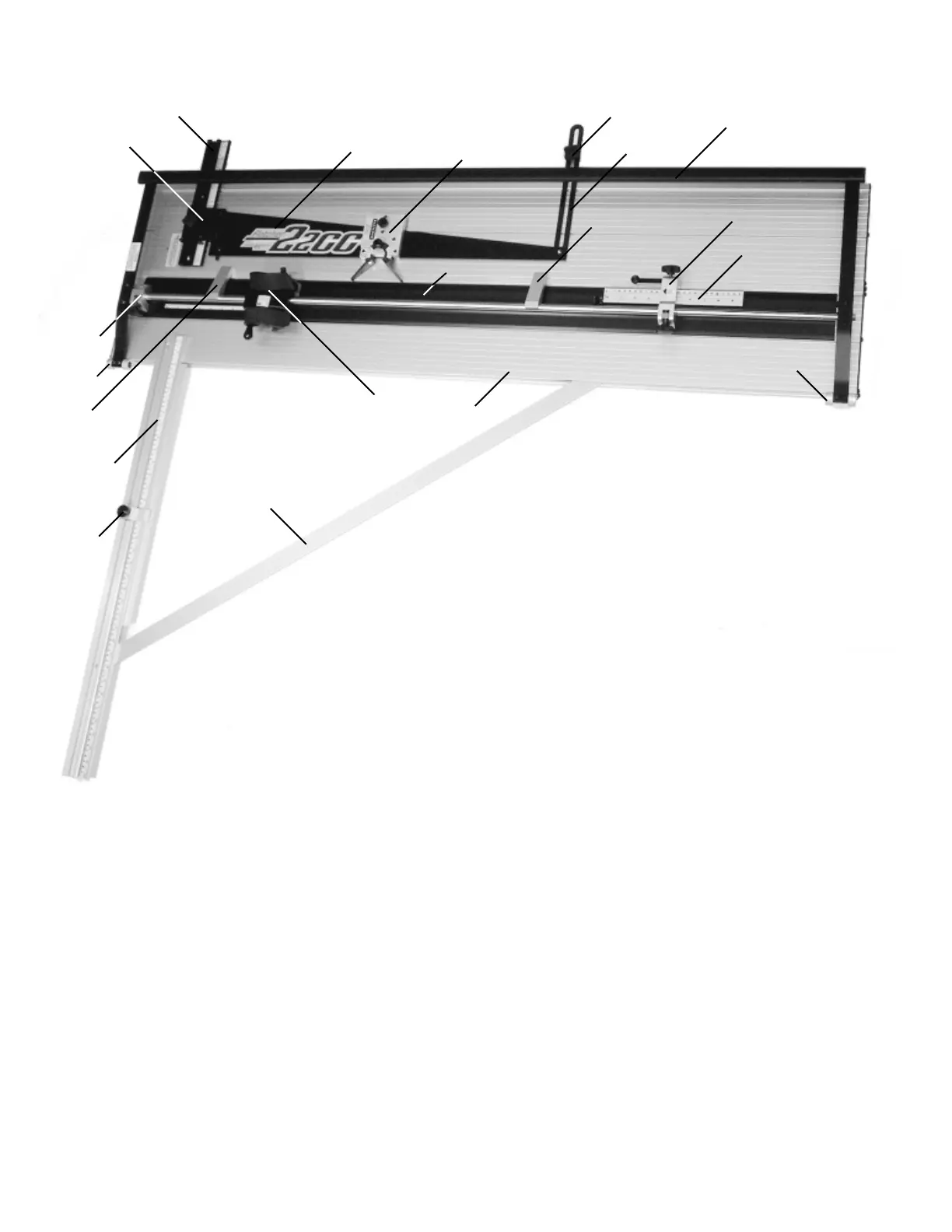

FLETCHER 2200 - COMPONENTS

4
COMPONENTS
1
2
4
5
6
78
9
10
11
9
12
15
16
13
14
17
17
1 Base
2 Mat Guide
3 Clamp
4 Cutting Head
5 Clamp Handle
6 Lower Mat Guide Locking Knob
7 Upper Mat Guide Locking Knob
8 Mat Guide Slide
9 Hinge Pivot
10 Strap
11 Upper Measuring Stop
12 Lower Measuring Stop
13 Upper Stop Scale
14 Right Squaring Arm
15 Right Squaring Arm Stop
16 Right Squaring Arm Brace
17 Squaring Fixture
18 Angle Mat Guide
3
18
69
LISTADO DE PIEZAS
33 12-042 Tirador de parada de passe-partout 1
34 12-043 Arandela 1
35 12-044 Parada de passe-partout 1
36 12-244 Tornillo de cabeza plana 2
37 12-576 Tirador de comodidad 2
38 12-514 Llave 1
39 12-049 Tornillo de parada 2
40 12-052 Cinta 5
41 12-053 Tuerca cuadrada 9
42 12-054 Tornillo de tapa del extremo 20
43 12-056 Tornillo de cabeza cilíndrica 4
44 12-318 Arandela 1
45 12-125 Soporte 1
46 12-126 Tornillo de cabeza plana 1
47 12-127 Tuerca prisionera 1
48 12-128 Tuerca como una bellota 1
49 12-543 Piezas para encuadrar
la guía de passe-partout 2
Ref. Pieza Descripción Cantidad
1 12-500 Base derecha 40" de Capacidad 1
1 12-001 Base derecha 48" de Capacidad 1
1 12-116 Base derecha 60" de Capacidad 1
2 12-501 Base izquierda 40" de Capacidad 1
2 12-502 Base izquierda 48" de Capacidad 1
2 12-503 Base izquierda 60" de Capacidad 1
3 12-504 Guía de deslizamiento de
passe-partout en pulgadas 1
3 12-554 Guía de deslizamiento de
passe-partout en sistema métrico 1
4 12-567 Escala de la guía de deslizamiento
de passe-partout 1
5 12-583 Montaje de la guía de passe-partout
40" y 48" 1
5 12-584 Montaje de la guía de passe-partout
60" de Capacidad 1
6 12-507 Correa para trabar 1
7 12-585 Asa 40" de Capacidad 1
7 12-568 Asa 48"de Capacidad 1
7 12-580 Asa 60"de Capacidad 1
8 12-569 Capacidad gorro extremo 2
9 12-570 Soporte con bisagra 2
10 12-009 Bisagra 2
11 12-010 Eje del pivote 2
12 12-011 Soporte del eje 2
13 12-012 Tornillo de tope 2
14 12-013 Arandela de presión 2
15 12-014 Gancho de ubicación 2
16 12-015 Medidor de passe-partout en pulgadas 1
16 12-550 Medidor de passe-partout
en sistema métrico 1
17 12-509 Tuerca de la base 2
18 12-586 Montaje del cabezal de corte 1
19 12-511 Montaje del gancho 40" 1
19 12-512 Montaje del gancho 48" 1
19 12-513 Montaje del gancho 60" 1
20 12-314 Tornillo de cabeza cilíndrica 9
21 12-314 Tornillo de cabeza cilíndrica 1
22 12-021 Tornillo de tapa del extremo 6
23 12-022 Arandela 2
24 12-023 Tuerca prisionera 2
25 12-312 Tornillo de cabeza plana 1
26 12-571 Arandela (negra) 1
27 12-573 Escala en pulgadas 1
28 12-574 Escala en sistema métrico 1
29 12-035 Botón 12
30 12-039 Indicador de la escala 1
31 12-293 Tornillo de cabeza de cono achatado 1
32 12-041 Tapa del extremo 2
Ref. Pieza Descripción Cantidad
13-14
18
27
28
1
5
20
2
7
6
37-44
46-47
48
49
40
33-
34
35
36
25-
17
3
19
39
37-38
8
30-31
29
41
20
10
22
4
17
21-26
45
20 41
37-44
42
32
12
11
9
15
16
7
22-23
24
29
41
43
20
