Ergänzung zur Bedienungsanleitung - DEUTSCH Modbus-Server
SU_ModbusV2-8, 2015-03-02 39
B CRT-Editor
Ab der Modbus-Firmware-Version 1.20 und höher ist der Modbus-Server mit der CRT-Funktion ausgestattet (CRT: Cus-
tomer Register Table). Mit dieser Funktion können benutzerdefinierte Registeradressen verwendet werden, die zuvor frei
gewählt und erstellt worden sind.
Für die Erstellung wird der CRT-Editor verwendet.
• Starten Sie den CRT-Editor, indem Sie auf die Datei CRT_Editor.exe doppelt klicken.
Das Startfenster wird geöffnet (siehe Abb. B.1).
B.1 Anschluss der seriellen Schnittstelle RS485
• Schließen Sie die RS485-Schnittstelle des Messumformers über ein RS485-Kabel an den PC an. Verwenden Sie einen
RS485/USB-Adapter, wenn das RS485-Kabel nicht an den PC angeschlossen werden kann.
Für den Anschluss der RS485-Schnittstelle an den Messumformer siehe Bedienungsanleitung FLUXUS oder PIOX.
• Schalten Sie den Messumformer ein.
• Klicken Sie im Startfenster auf die Schaltfläche Communication (siehe Abb. B.1).
• Prüfen Sie die Übertragungsparameter (siehe Abb. B.2). Sie müssen mit den Übertragungsparametern im Messumfor-
mer identisch sein (siehe Abschnitt 2.3).

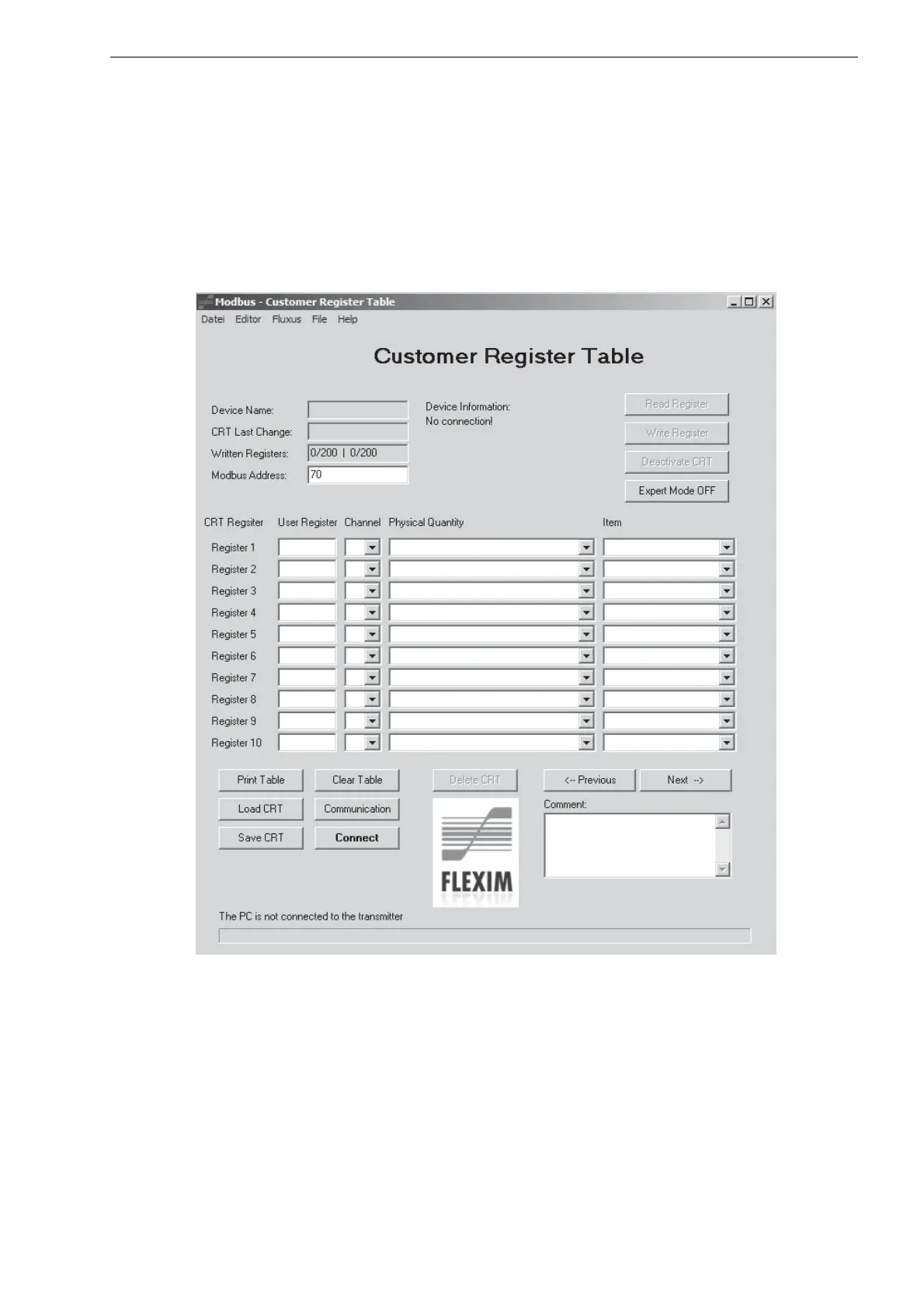

Abb. B.1: Startfenster
