Flexzilla CF10050F - Page 21

9
Compresores de aire portáles de funcionamiento eléctrico y sin aceite Flexzilla
1
2
3
4
5
6
8
9
10
7
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
37 36
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
CÓDIGO
DEL KIT
NÚMERO DE
PARTE
DESCRIPCIÓN
A RP000640 Bomba y motor de repuesto para compresores de aire portáles Flexzilla™ para los modelos CB20100F y CB20200F
B RP000641 Kit de reparación de bombas para compresores de aire portáles Flexzilla™ para los modelos CB20100F y CB20200F
C RP000642 Venlador y cubierta de repuesto para compresores de aire portáles Flexzilla™ para los modelos CB20100F y CB20200F
D RP000645 Kit de patas de repuesto para compresores de aire portáles Flexzilla™ para los modelos CB20100F y CB20200F
E RP000646 Kit de ruedas de repuesto para compresores de aire portáles Flexzilla™ para los modelos CB20100F y CB20200F
F RP000643 Cubierta del condensador de repuesto para compresores de aire portáles Flexzilla™ para los modelos CB20100F y CB20200F
G RP000644 Cable de corriente de repuesto para compresores de aire portáles Flexzilla™ para el modelo CB20100F y CB20200F
#
NÚM. DE PARTE/
CÓDIGO DE KIT
DESCRIPCIÓN CANT.
1 RP000600 VÁLVULA DE SEGURIDAD 1
2 RP000601 ASIDERO DE CAUCHO 1
3 RP000602 MANIVELA 1
4 RP000603 TORNILLO 2
5 RP000604 VÁLVULA DE RETENCIÓN 1
6 RP000605 o A CABEZAL DEL CILINDRO 2
7 A o B SELLO DE GOMA 2
8 A o B TORNILLO 8
9 A o B PLACA DE LA VÁLVULA 2
10 A o B SELLO DE GOMA 2
11 A TAPÓN 1
12 A SOPORTE DEL CILINDRO 2
13 A CAJA DEL CIGÜEÑAL 2
14 A TORNILLO 4
15 A ESTATOR Y BOBINADO 1
16 RP000606 TUBO DE SUMINISTRO DE AIRE 1
17 RP000607 CODO 1
18 RP000608 o A
CONEXIÓN DEL CABEZAL DEL
CILINDRO
2
19 RP000609 o A CUBIERTA DEL CABEZAL DEL CILINDRO 2
20 RP000610 o A FILTRO DE AIRE 2
#
NÚM. DE PARTE/
CÓDIGO DE KIT
DESCRIPCIÓN CANT.
21 A o B CILINDRO 2
22 A o B TORNILLO 2
23 A ALMOHADILLA DE PRESIÓN 2
24 A o B COPA DE PISTÓN DE TEFLÓN 2
25 A SUJETADOR 2
26 A COJINETE 2
27 A CIGÜEÑAL 2
28 A o C VENTILADOR 2
29 A o C CUBIERTA DEL VENTILADOR 2
30 RP000611 AISLANTE 4
31 A COJINETE 2
32 A ROTOR 1
33 RP000612 CONDENSADOR 1
34 RP000613
INDICADOR DE PRESIÓN DEL
TANQUE
1
35 G CORDÓN ELÉCTRICO 1
36 G CABLE DE SEGURIDAD 1
37 RP000614 INTERRUPTOR DE PRESIÓN 1
38 RP000615 TUBO DE ESCAPE 1
39 RP000616 CONECTOR 1
40 RP000617 REGULADOR 1
#
NÚM. DE PARTE/
CÓDIGO DE KIT
DESCRIPCIÓN CANT.
41 RP000618
INDICADOR DE PRESIÓN DEL
REGULADOR
1
42 RP000619 CONECTOR 1
43 A77425 ACOPLADOR RÁPIDO 1
44 RP000620 CODO DE TRES VÍAS 1
45 A77425 ACOPLADOR RÁPIDO 1
46 D TUERCA 2
47 D MUELLE 2
48 D TORNILLO 2
49 D PATA DE GOMA 2
50 RP000621 VÁLVULA DE DRENAJE 1
51 E TUERCA 2
52 E RUEDA 2
53 E TORNILLO 2
54 RP000625 TANQUE DE 10 GAL (CB20100F) 1
54 RP000626 TANQUE DE 20 GAL (CB20200F) 1
55 F CUBIERTA DEL CONDENSADOR 1
56 F TORNILLO 1
57 RP000622 ADAPTADOR DE ROSCA 1
58 A CIGUEÑAL 2
59 A TORNILLO 4

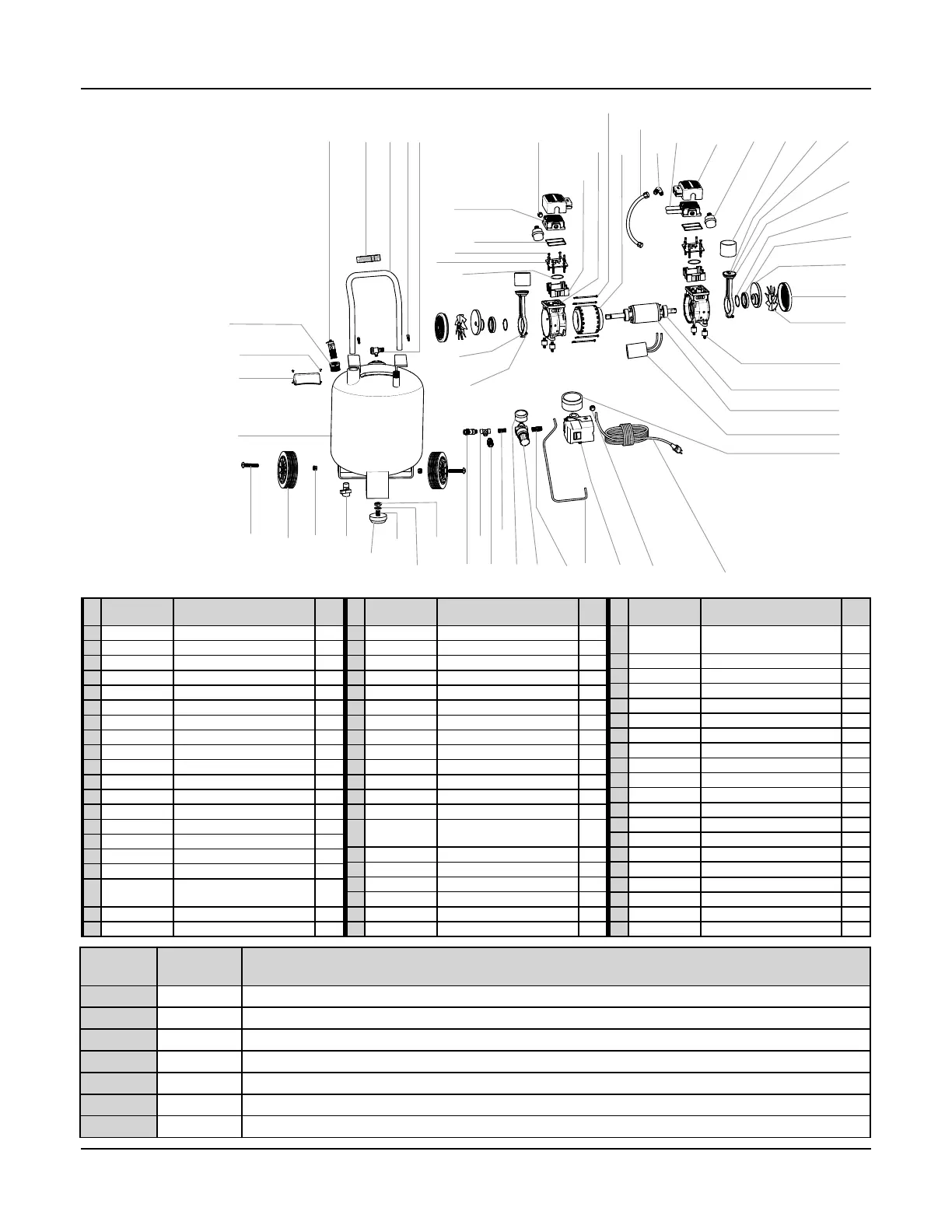

6. DIAGRAMAS DE DESPIECE
CB20100F/CB20200F
