Compresores de aire portáles de funcionamiento eléctrico y sin aceite Flexzilla
7. LISTA DE VERIFICACIÓN PREVIA A LA OPERACIÓN
Ajuste inicial:
Contenido del paquete:
1.) Compresor de aire
2.) Manual del propietario
3.) Kit para ltro de Aire (2)
- Incluye una unidad previamente ensamblada que consiste en una carcasa
macho, una carcasa hembra, un elemento ltrante y un tubo de entrada.
4.) Kit de patas an-vibratorias (4)
- Incluye protector de elastómero, tornillo y tuerca
5.) Kit de ruedas (2)
- Incluye rueda, perno, arandela plana, arandela de seguridad y tuerca
6.) Kit de protección para supercies calientes (2)
- Incluye una cubierta de plásco para el cabezal, una abrazadera para la cubierta
del cabezal, 2 tornillos
Ensamblado:
1.) Instalación del kit de patas (2 ubicaciones)
- Coloque el compresor con el lado del mango hacia abajo para evitar que la
unidad ruede
- Inserte el perno a través de la pata de elastómero y a través del agujero en el
armazón
- Enrosque la tuerca en el perno, apriete ligeramente
- Repita en la otra ubicación
- Deje el compresor en esta posición para el paso 2
2.) Instalación del kit de ruedas (2 ubicaciones) (solo para modelos CB20100F/
CB20200F)
- Levante el compresor ligeramente para elevar la rueda del suelo
- Inserte el perno a través de la rueda y a través del agujero en el soporte
- Instale la arandela plana sobre el perno
- Instale la arandela de seguridad sobre el perno
- Enrosque la tuerca en el perno y apriete con una llave de tuercas
- Repita en la otra posición
- Coloque el compresor en posición vercal usando el mango
3.) Instalación del ltro de aire
CF10050F (1 ubicación)
- Cuando esté de cara a la parte delantera del compresor, ubique el puerto de
rosca en el cabezal del motor a lo largo del lado izquierdo
- Enrosque el ltro en el puerto y apriete con la mano de forma segura
CB20100F/CB20200F (2 ubicaciones)
- Cuando esté de cara a la parte trasera del compresor, ubique el puerto de rosca
cerca de la parte superior del cabezal del motor, detrás del mango
- Enrosque el ltro en el puerto y apriete con la mano de forma segura
4.) Instalación del kit de protección para supercies calientes (2 ubicaciones)
- Cuando esté de cara a la parte trasera del compresor, coloque la cubierta de
plásco para el cabezal sobre el cabezal del cilindro
- Nota: Los agujeros para los tornillos se encuentran cerca del centro de la
bomba del compresor
- Coloque la abrazadera para la cubierta del cabezal debajo de la cubierta de
plásco para el cabezal
- Inserte los 2 tornillos y apriételos con un destornillador PH2
Screw
Elastomer Foot
Bolt

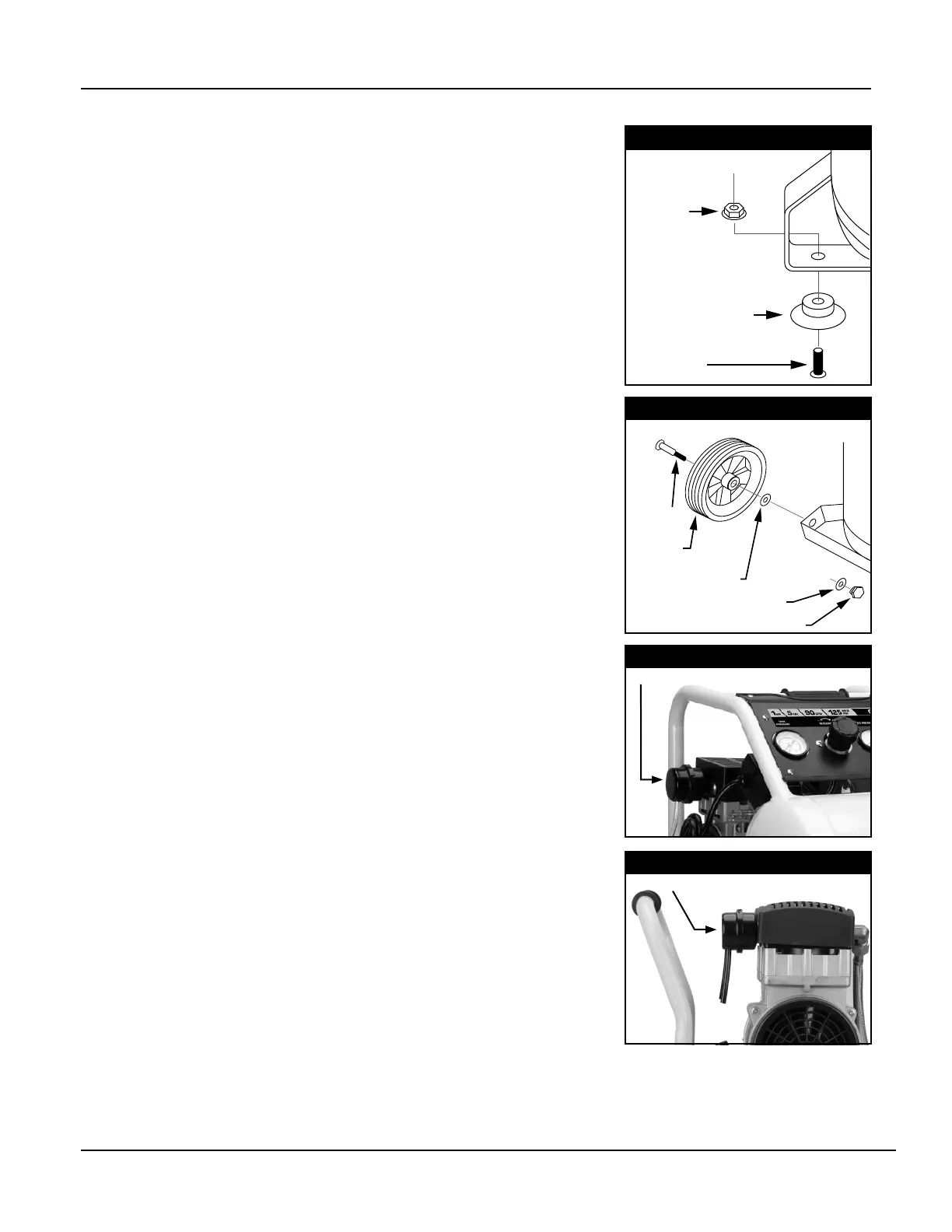

DIAGRAMA DEL KIT DE PATAS
Wheel
Flat Washer
Lock Washer
Nut
Bolt
DIAGRAMA DEL KIT DE RUEDAS
(CB20100F/CB20200F)
UBICACIÓN DEL FILTRO DE AIRE
(CF10050F)
UBICACIÓN DEL FILTRO DE AIRE
(CB20100F/CB20200F)
Tuerca
Pata de
elastómero
Tornillo
Tornillo
Rueda
Arandela plana
Arandela de presión
Tuerca
