Flexzilla CF10050F User Manual

8
Compresores de aire portáles de funcionamiento eléctrico y sin aceite Flexzilla
6
8
9
10
7
12
13
14
15
16
17
18
19
21
22 23
24
25
26
27
28
29
30
31
32
33
35
37 36
38
40
41
42
43
44
48
49
51
52
34
21 3 4 5
50
11
20
45
46
47
#
NÚM. DE PARTE/
CÓDIGO DE KIT
DESCRIPCIÓN CANT.
1 RP000500 SOPORTE DEL REGULADOR 1
2 RP000501
INDICADOR DE PRESIÓN DEL
REGULADOR
1
3 A77425 ACOPLADOR RÁPIDO 1
4 RP000502 CODO 1
5 A77425 ACOPLADOR RÁPIDO 1
6 RP000503 o A CABEZAL DEL CILINDRO 2
7 A o B SELLO DE GOMA 2
8 A o B TORNILLO 8
9 A o B PLACA DE LA VÁLVULA 2
10 A o B SELLO DE GOMA 2
11 A TAPÓN 1
12 A SOPORTE DEL CILINDRO 2
13 A CAJA DEL CIGÜEÑAL 2
14 A TORNILLO 4
15 A ESTATOR Y BOBINADO 1
16 RP000504 TUBO DE SUMINISTRO DE AIRE 1
17 RP000505 CODO 1
CÓDIGO
DEL KIT
NÚMERO DE
PARTE
DESCRIPCIÓN
A RP000540 Bomba y motor de repuesto para compresores de aire portáles Flexzilla™ para el modelo CF10050F
B RP000541 Kit de reparación de bombas para compresores de aire portáles Flexzilla™ para el modelo CF10050F
C RP000542 Venlador y cubierta de repuesto para compresores de aire portáles Flexzilla™ para el modelo CF10050F
D RP000545 Kit de patas de repuesto para compresores de aire portáles Flexzilla™ para el modelo CF10050F
E RP000543
Cubierta del condensador de repuesto para compresores de aire portáles Flexzilla™ para el modelo
CF10050F
F RP000544 Cable de corriente de repuesto para compresores de aire portáles Flexzilla™ para el modelo CF10050F
#
NÚM. DE PARTE/
CÓDIGO DE KIT
DESCRIPCIÓN CANT.
18 RP000506 o A
CONEXIÓN DEL CABEZAL DEL
CILINDRO
2
19 RP000507 o A CUBIERTA DEL CABEZAL DEL CILINDRO 2
20 RP000508 o A FILTRO DE AIRE 2
21 A o B CILINDRO 2
22 A o B TORNILLO 2
23 A ALMOHADILLA DE PRESIÓN 2
24 A o B COPA DE PISTÓN DE TEFLÓN 2
25 A SUJETADOR 2
26 A COJINETE 2
27 A CIGÜEÑAL 2
28 A o C VENTILADOR 2
29 A o C CUBIERTA DEL VENTILADOR 2
30 RP000509 AISLANTE 4
31 A COJINETE 2
32 A ROTOR 1
33 RP000510 CONDENSADOR 1
34 RP000511 VÁLVULA DE SEGURIDAD 1
#
NÚM. DE PARTE/
CÓDIGO DE KIT
DESCRIPCIÓN CANT.
35 F CORDÓN ELÉCTRICO 1
36 F CABLE DE SEGURIDAD 1
37 RP000512 INTERRUPTOR DE PRESIÓN 1
38 RP000513 TUBO DE ESCAPE 1
39 RP000514 TUBO DE SUMINISTRO DE AIRE 1
40 D TUERCA 4
41 D MUELLE 4
42 D TORNILLO 4
43 D PATA DE GOMA 4
44 RP000515 DESAGÜE 1
45 RP000516 TANQUE 1
46 RP000517 VÁLVULA DE RETENCIÓN 1
47 RP000518 ASIDERO DE CAUCHO 1
48 E CUBIERTA DEL CONDENSADOR 1
49 E TORNILLO 1
50 RP000519 PANEL 1
51 A CIGUEÑAL 2
52 A TORNILLO 4

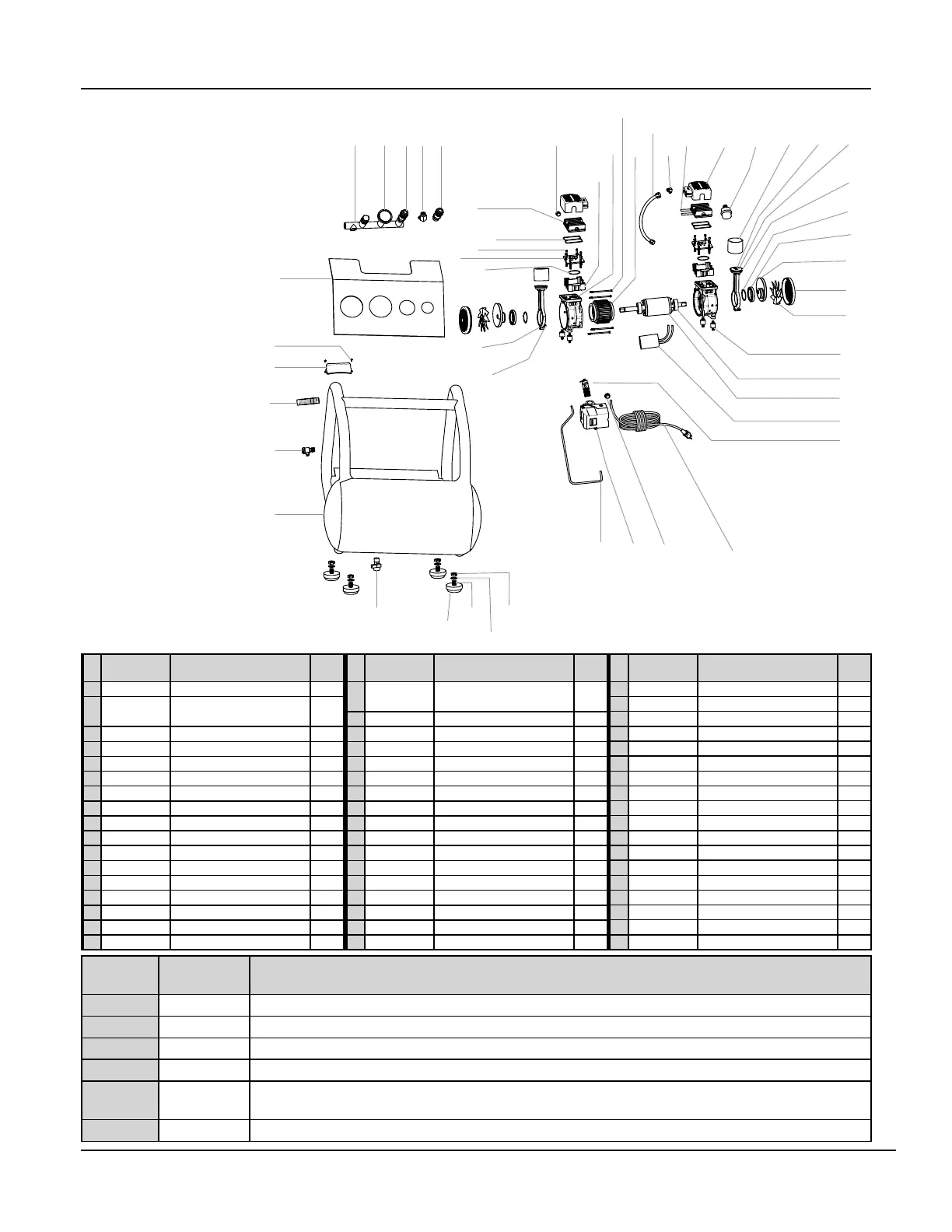

6. DIAGRAMAS DE DESPIECE
CF10050F
