Flexzilla CF10050F User Manual

8
Compresseurs d’air portables électriques sans huile Flexzilla
6
8
9
10
7
12
13
14
15
16
17
18
19
21
22 23
24
25
26
27
28
29
30
31
32
33
35
37 36
38
40
41
42
43
44
48
49
51
52
34
21 3 4 5
50
11
20
45
46
47
N°
RÉF./CODE
TROUSSE
DESCRIPTION QTÉ
1 RP000500 SUPPORT DE RÉGULATEUR 1
2 RP000501
MANOMÈTRE DE RÉGULA-
TEUR
1
3 A77425 RACCORD RAPIDE 1
4 RP000502 COUDE 1
5 A77425 RACCORD RAPIDE 1
6 RP000503 ou A CULASSE 2
7 A ou B JOINT EN CAOUTCHOUC 2
8 A ou B VIS 8
9 A ou B PLAQUE PORTE-SOUPAPE 2
10 A ou B JOINT EN CAOUTCHOUC 2
11 A BOUCHON 1
12 A PORTE-CYLINDRE 2
13 A CARTER 2
14 A VIS 4
15 A STATOR ET ENROULEMENT 1
16 RP000504 TUBE DE REFOULEMENT D’AIR 1
17 RP000505 COUDE 1
CODE
TROUSSE
RÉF. DESCRIPTION
A RP000540 Pompe et moteur de rechange de compresseur d’air portable Flexzilla™ pour CF10050F
B RP000541 Trousse de réparaon de pompe de compresseur d’air portable Flexzilla™ pour CF10050F
C RP000542 Venlateur et couvercle de rechange de compresseur d’air portable Flexzilla™ pour CF10050F
D RP000545 Trousse de pieds de rechange de compresseur d’air portable Flexzilla™ pour CF10050F
E RP000543 Couvercle de condensateur de rechange de compresseur d’air portable Flexzilla™ pour CF10050F
F RP000544 Cordon d’alimentaon de rechange de compresseur d’air portable Flexzilla™ pour CF10050F
N°
RÉF./CODE
TROUSSE
DESCRIPTION QTÉ
18 RP000506 ou A CONNECTEUR DE CULASSES 2
19 RP000507 ou A COUVERCLE DE CULASSE 2
20 RP000508 ou A FILTRE À AIR 2
21 A ou B CYLINDRE 2
22 A ou B VIS 2
23 A PATIN DE PRESSION 2
24 A ou B COUPELLE DE PISTON TÉFLON 2
25 A CIRCLIP 2
26 A ROULEMENT 2
27 A VILEBREQUIN 2
28 A ou C VENTILATEUR 2
29 A ou C COUVERCLE DE VENTILATEUR 2
30 RP000509 ISOLATEUR 4
31 A ROULEMENT 2
32 A ROTOR 1
33 RP000510 CONDENSATEUR 1
34 RP000511 SOUPAPE DE SÛRETÉ 1
35 F CORDON D’ALIMENTATION 1
N°
RÉF./CODE
TROUSSE
DESCRIPTION QTÉ
36 F SERRE-CÂBLE 1
37 RP000512 MANOCONTACTEUR 1
38 RP000513 TUBE DE DÉCHARGE 1
39 RP000514 TUBE DE REFOULEMENT D’AIR 1
40 D ÉCROU 4
41 D RESSORT 4
42 D VIS 4
43 D PIED EN CAOUTCHOUC 4
44 RP000515 PURGE D’EAU 1
45 RP000516 RÉSERVOIR 1
46 RP000517 CLAPET ANTIRETOUR 1
47 RP000518 PRISE EN CAOUTCHOUC 1
48 E
COUVERCLE DE CONDEN-
SATEUR
1
49 E VIS 1
50 RP000519 PANNEAU 1
51 A BIELLE 2
52 A VIS 4

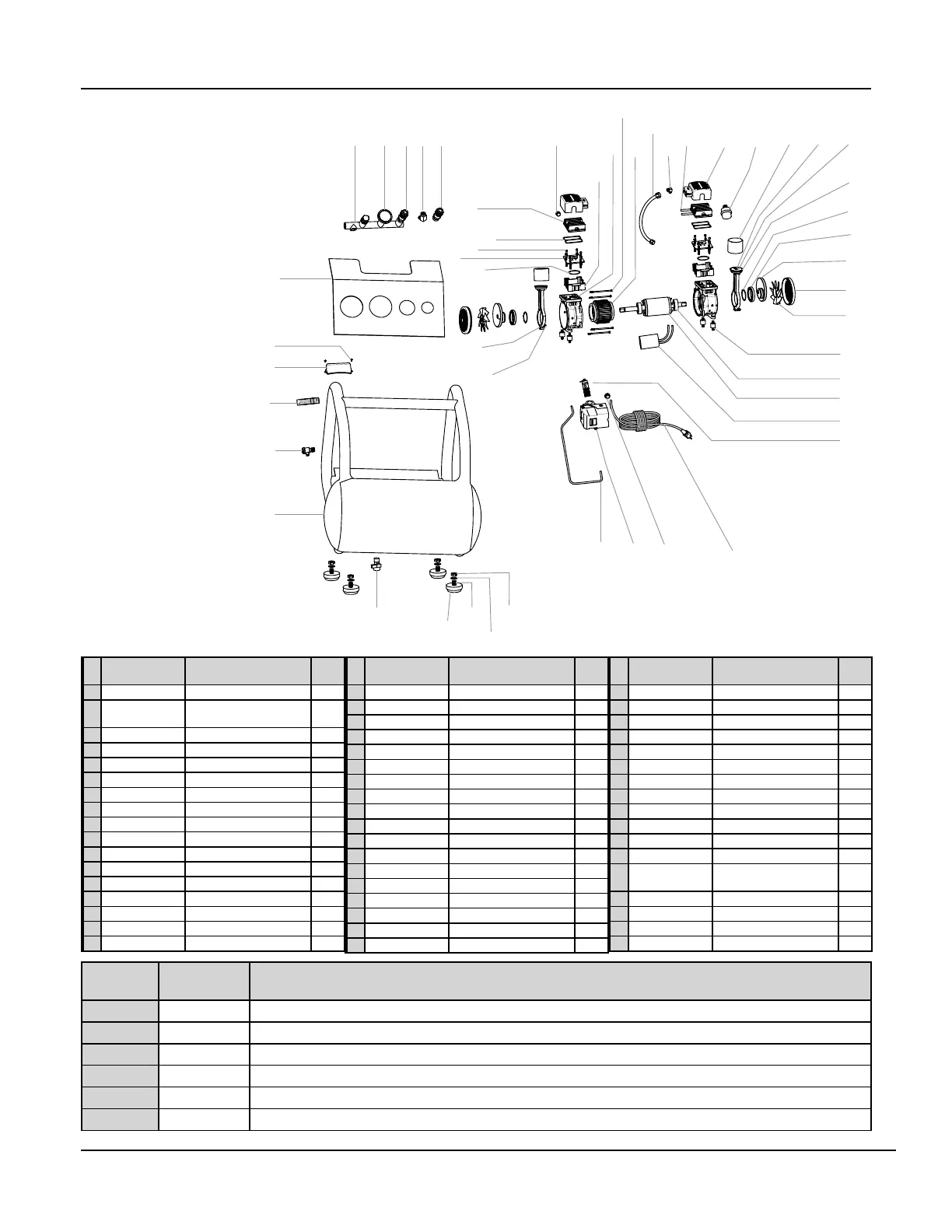

6. VUES ÉCLATÉES
CF10050F
