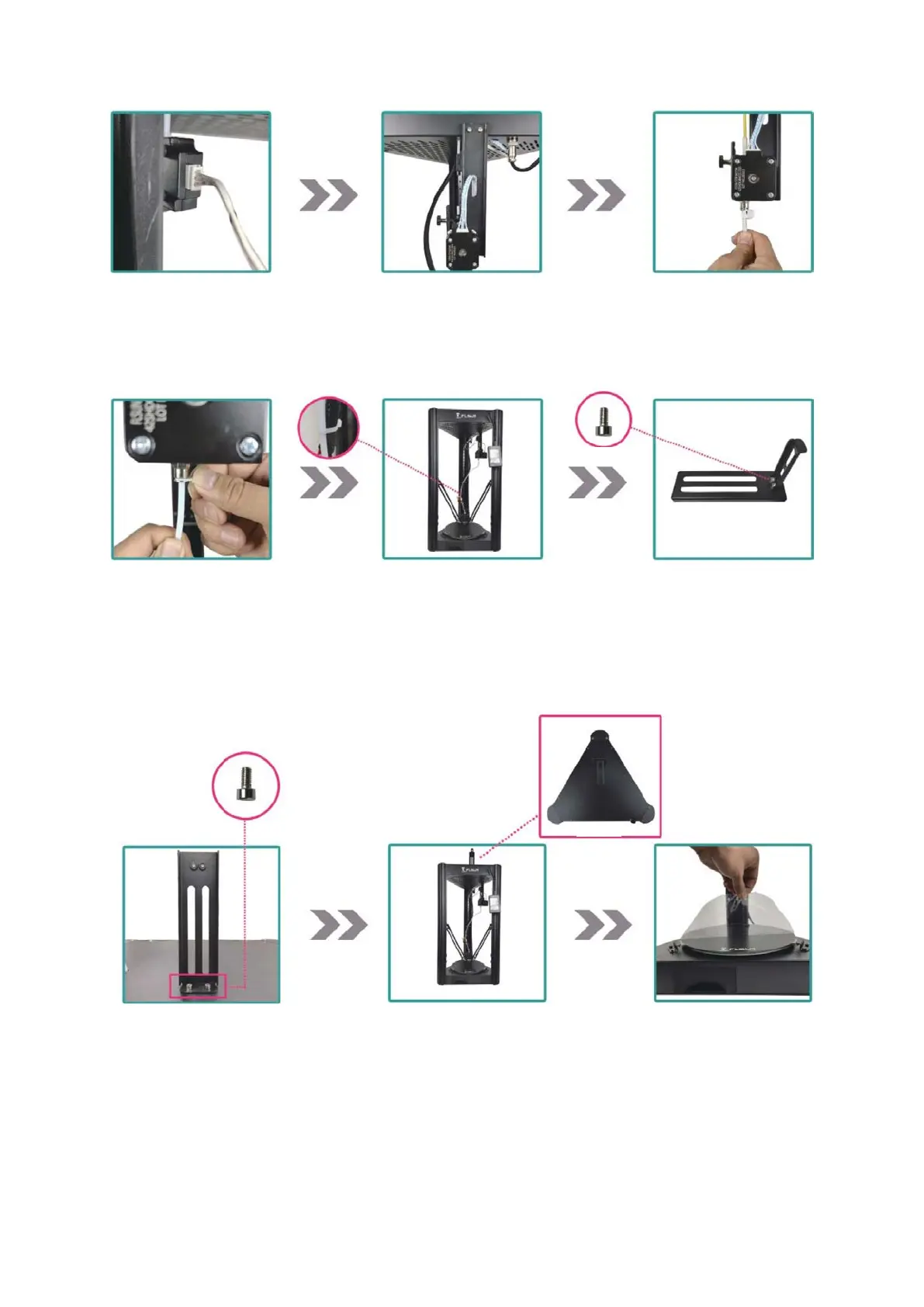

25. Zapojte kábel
detektora filamentu.
26. Zapojte kábel
extrudéra.
27. Zatlačte
teflónovú trubicu do
polohy na obrázku
označenej šípkou.
28. Upevnite
pneumatický
konektor pomocou
spony.
29. Spojte teflónovú
trubicu a hlavný kábel v
mieste označenom na
obrázku.
30. Namontujte
držiak filamentu.
31. Nainštalujte držiak
filamentu do vrchnej
časti.
32. Orientácia držiaka
by mala byť taká, ako je
to znázornené na
obrázku.
33. Odstráňte ochrannú
fóliu z tlačovej
platformy. Montáž je
dokončená.
M4*8 (short)
M4*8 (krátky)
Pohľad zhora
Predok
