flsun SR - Schéma zapojenia základnej dosky

Schéma zapojenia základnej dosky
Pred každou tlačou vyčistite tlačovú
platformu vodou alebo alkoholom. Ak je
na platforme
prach alebo zvyšky
filamentu, tlač sa k platforme dobre
neprichytí.

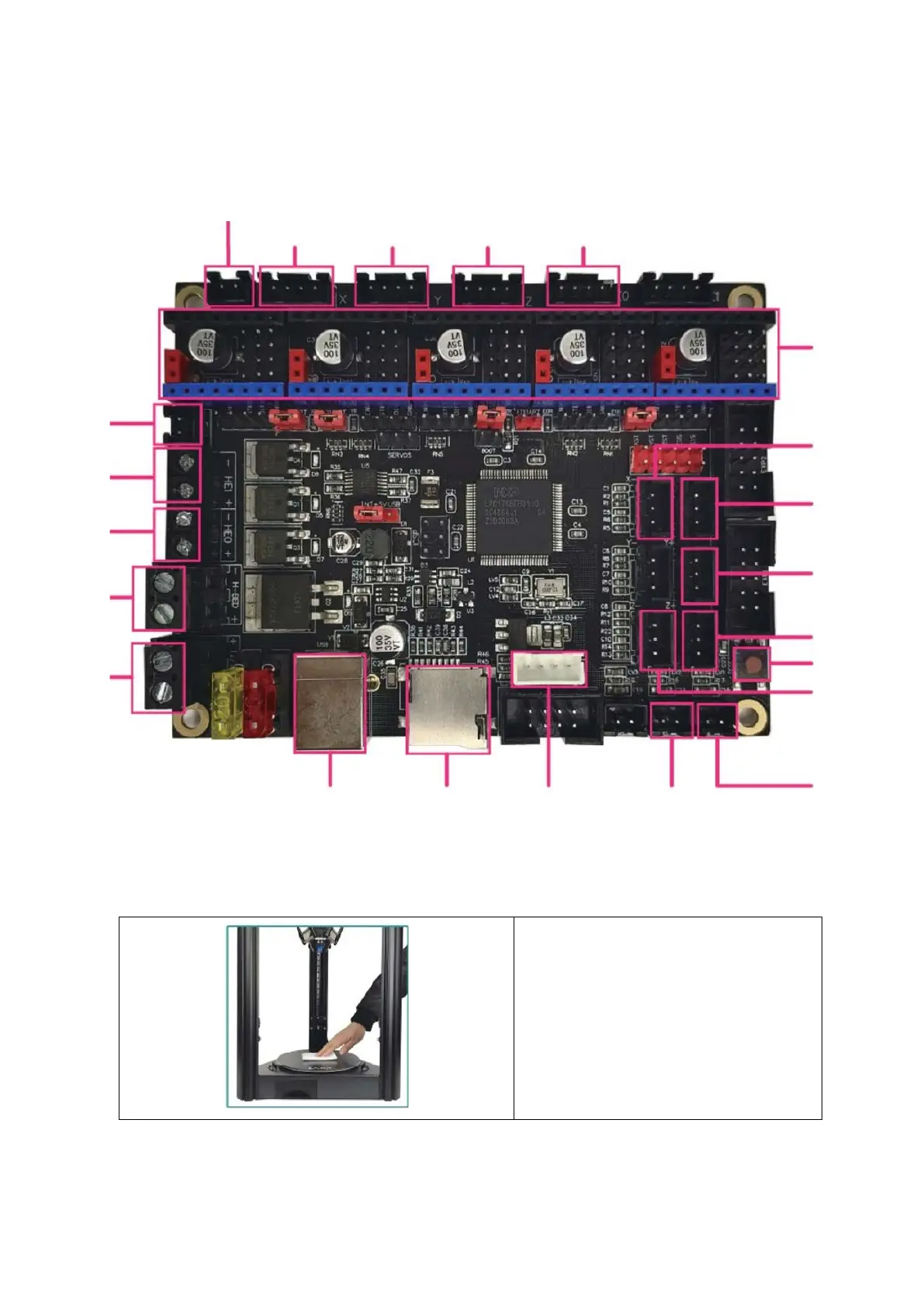

Bloky základnej dosky
Chladiaci ventilátor
X Motor
Y Motor
Z Motor
E0 Motor
4010 Turbo
– ventilátor
4010
Ventilátor
E0 Topný
kábel
Tlačová
platforma
12V/24V
Vstup
USB Port
SD karta
Dotyková
obrazovka
E0 Senzor
teploty
Senzor
tlačovej
platformy
Vyrovnávací
spínač
Reset
Koncový
spínač osi Z
Koncový
spínač osi Y
Koncový
spínač osi X
Detektor
filamentu
Bloky
základnej
dosky
