クイック･スタート
基準プローブ
(-R
モデルのみ
)
17
基準プローブ
(-R
モデルのみ
)
ユーザーズ･ガイドの「リファレンス･プローブ」には、前面パネルのキーを使って、校
正器の基準プローブをセット アップする詳 しい方法が記 載されていま す。ここでは 、簡
単に説明します。
プローブの接続
PRT は、基準温度計入力によってサポートされている唯一のプローブ･タイプです。PRT
(RTD または SPRT) プローブは、5 ピンの DIN コネクターを使用して、基準温度計入力
に接続します。図 1 に、5 ピンの DIN コネクターに 4 線プローブを配線する方法を示し
ます。1 対のワイヤーをピン 1 と 2 に、もう 1 対のワイヤーをピン 4 と 5 に接続します
(ピン 1 と 5 は電流を供給し、ピン 2 と 4 は電位を感知します)。シールド･ワイヤーがあ
る場合は、ピン 3 に接続します。
2 線プローブも、基準温度計とともに使用できます。1 つのワイヤーをコネクターのピン
1 と 2 の両方に接続し、もう 1 つのワイヤーをピン 4 と 5 の両方に接続します。シール
ド･ワイヤーがある場合は、ピン 3 に接続します。2 線接続を使用すると、リード線の抵
抗により、確度が大きく低下します。

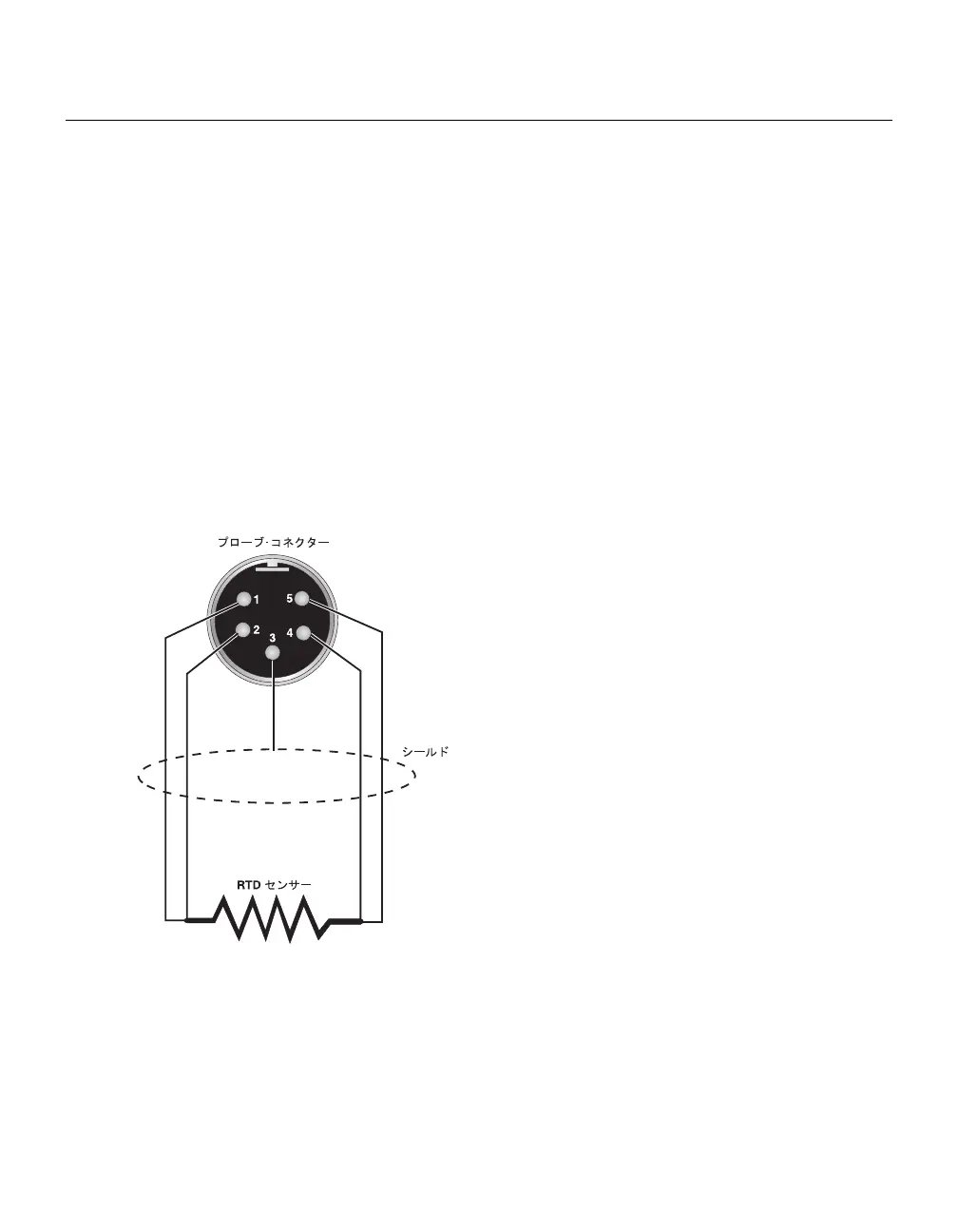

図
1.
プローブ･コネクターの配線
