Démarrage rapide
Sonde de référence (modèles -R uniquement)
17
Lorsque la température du point de consigne est modifiée, le contrôleur met l’élément chauffant
ou les modules thermoélectriques sous tension ou hors tension pour augmenter ou diminuer la
température. La température de puits affichée change progressivement pour atteindre la
température du point de consigne. Il faut 5 à 10 minutes au puits pour atteindre le point de
consigne en fonction de la sensibilité définie. Il faut compter 5 à 10 minutes supplémentaires pour
stabiliser à ± 0,1 °C du point de consigne. La stabilité finale peut demander 15 à 20 minutes de
temps de stabilisation supplémentaire.
Sonde de référence (modèles -R uniquement)
La section consacrée à la sonde de référence dans le mode d’emploi explique en détail comment
configurer la sonde de référence du calibrateur en utilisant les touches de la face avant. La
procédure est décrite ci-dessous.
Branchement de sonde
Une sonde PRT est le seul type de sonde pris en charge par l’entrée du thermomètre de référence.
La sonde PRT (RTD ou SPRT) se branche à l’entrée du thermomètre de référence à l'aide d’un
connecteur DIN à 5 broches. La figure 1 montre comment câbler une sonde quadrifilaire au
connecteur DIN à cinq broches. Une paire de fils se fixe aux broches 1 et 2 et l’autre paire se fixe
aux broches 4 et 5 (les broches 1 et 5 produisent le courant et les broches 2 et 4 détectent le
potentiel). Si un fil blindé est présent, il doit être connecté à la broche 3.
Une sonde à deux fils peut également être utilisée avec le thermomètre de référence. Elle se
branche en fixant un fil aux broches 1 et 2 du connecteur, et l’autre fil aux deux broches 4 et 5. Si
un fil blindé est présent, il doit être connecté à la broche 3. La précision risque d’être sensiblement
dégradée si un branchement à deux fils est utilisé, en raison de la résistance du conducteur.

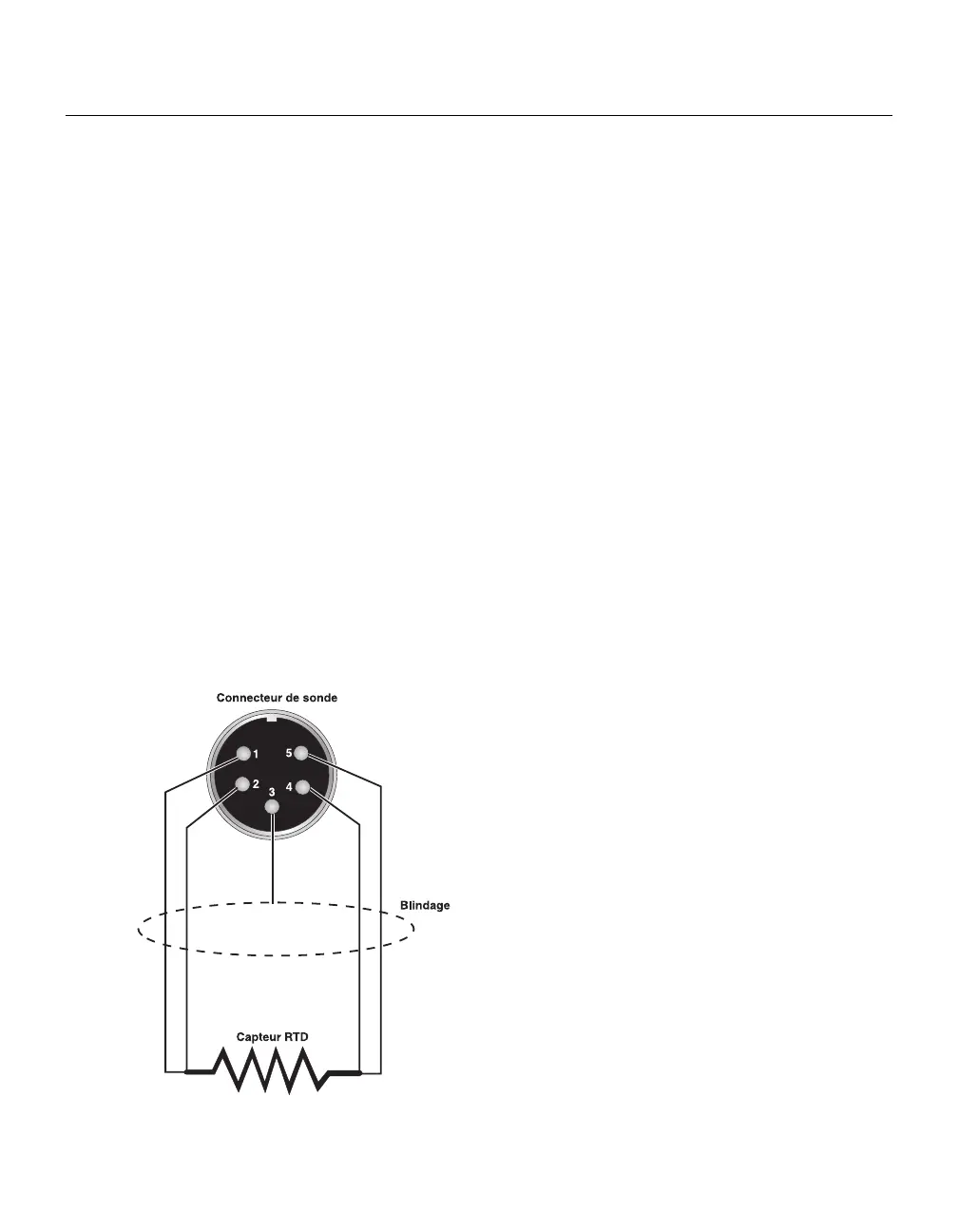

Figure 1. Câblage du connecteur de sonde
