4 Description de l'équipement

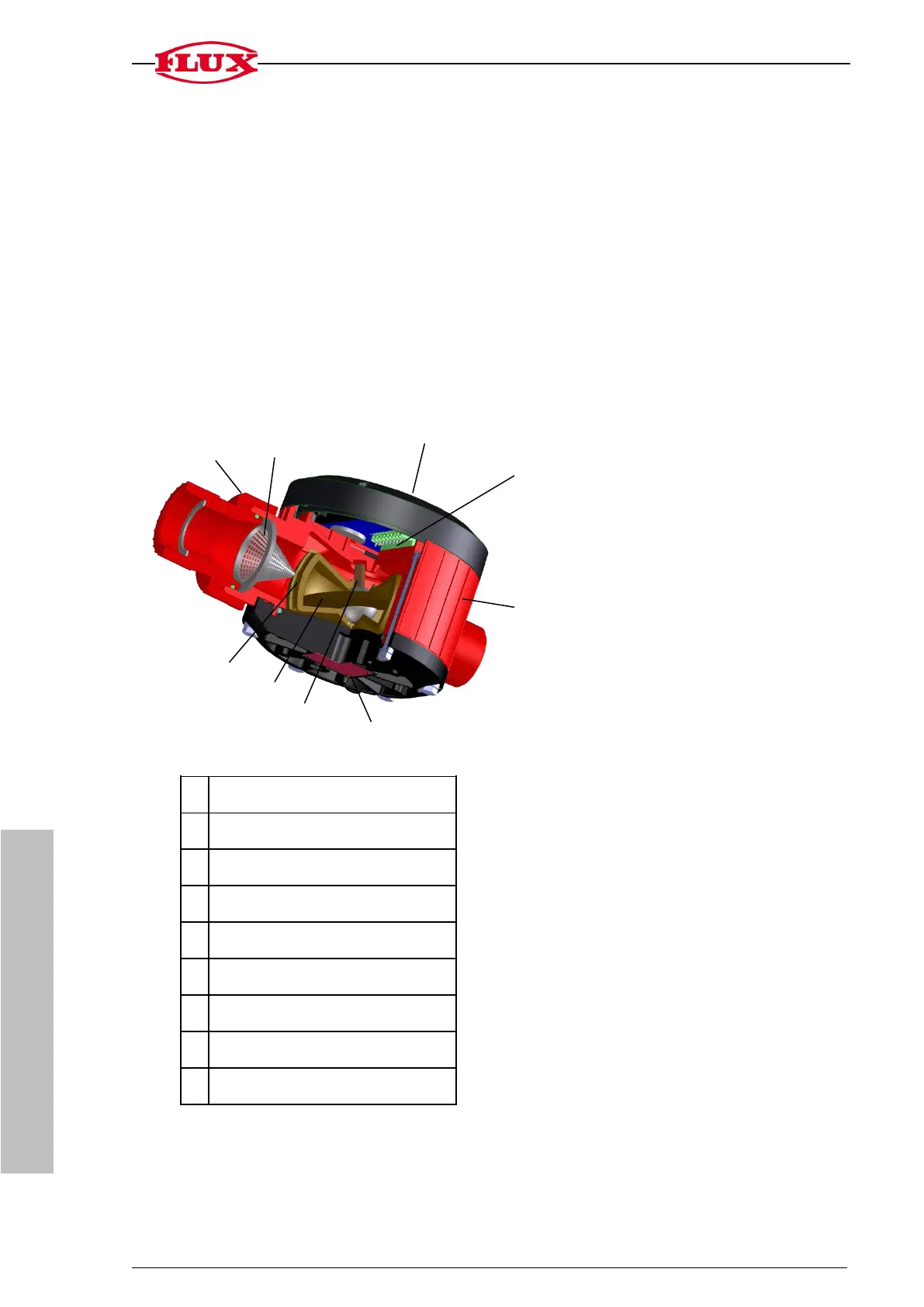

4.1 Le compteur à disque oscillant Type FMC
Sur ce compteur de débit, le liquide passe par une chambre de mesure. Dans cette
chambre de mesure, le liquide fait osciller un disque.
Ce disque est muni en son centre d’un guide entraîneur avec aimant décrivant un mou-
vement circulaire. Une rotation complète du guide entraîneur correspond au volume de
la chambre de mesure.
Le champ magnétique ainsi créé est mesuré par un relais Reed placé à l’extérieur de la
partie mécanique du compteur FMC.
Ce capteur ferme un contact dès que le champ magnétique atteint une certaine force.
Une transmission sans contact est ainsi réalisée entre la partie interne du compteur de
débit et sa partie externe. Le centrage du capteur permet d'obtenir la fermeture du con-
tact à chaque demi-rotation de l'aimant et détermine ainsi la relation entre une impul-
sion et le demi-volume de la chambre de mesure (soit 0,05 litre par impulsion sur le
modèle FMC et 0,125 litre par impulsion sur le modèle FMC 250).
