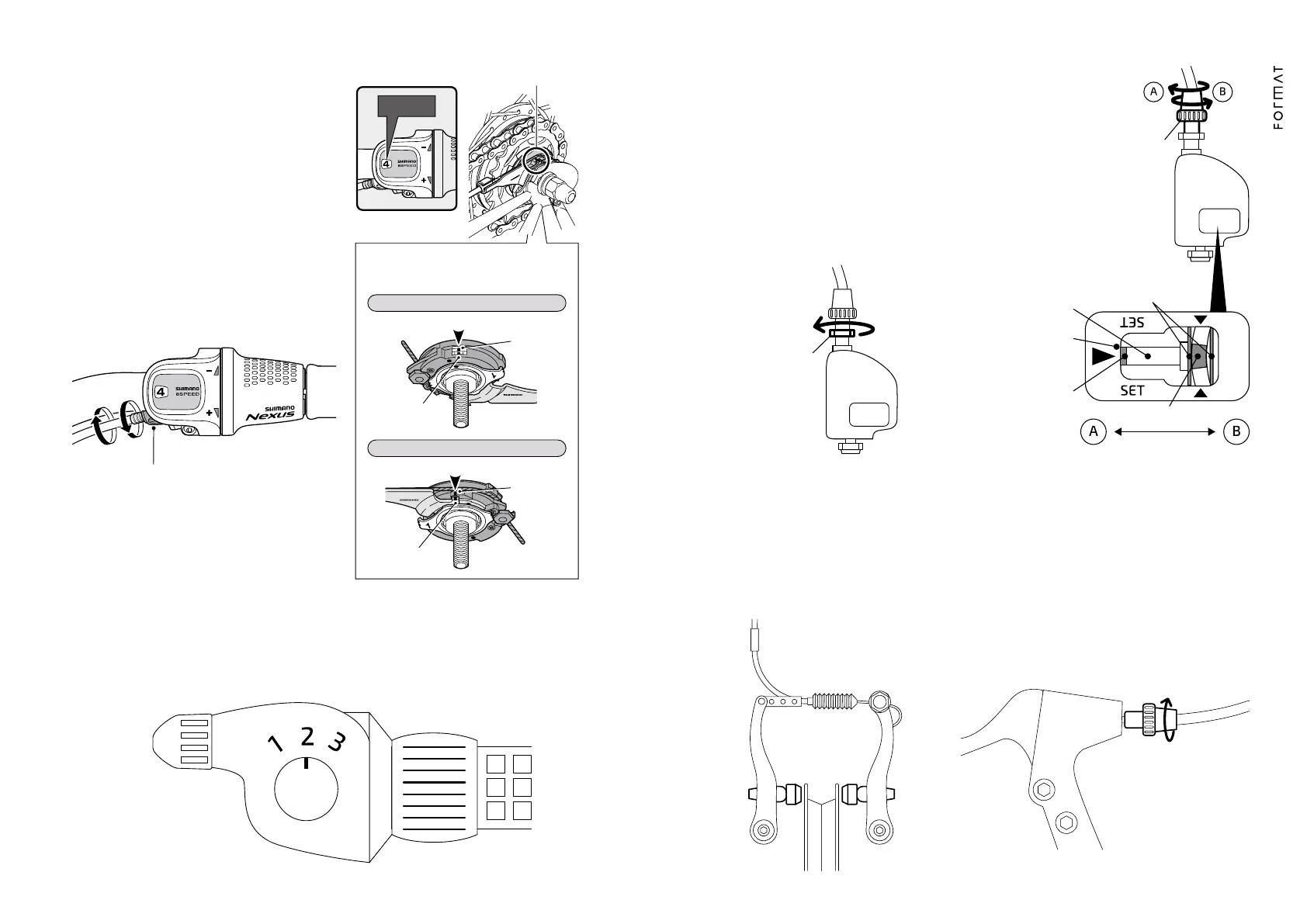

Регулировка 8-скоростной планетарной
втулки Shimano
— Установите манетку Revo-shift в положение 4.
— Вращайте винт регулировки троса
до совпадения желтых установочных линий.
Поворачивая шатун вперёд, переведите манетку
Revo-shift с 4 на 1, а затем с 1 обратно на 4.
Повторите два-три раза, чтобы проверить
переключение. Снова проверьте совпадение
желтых установочных линий.
Регулировка 3-скоростной планетарной втулки Shimano
— Установите манетку Revo-shift в положение 2.
Шток
Конец оси втулки
Видна красная
линия на поршне
Регулировочный
болт
Желтая линия
Желтая метка на рычаге
Направление
движения
рычага
Затяните
контргайку
— Затем вращайте винт регулировки троса,
установленный на втулке, до размещения жёлтой
метки между двумя прямыми линиями. Вращая педали,
переведите манетку Revo-shift с 3 на 1, а затем с
1 обратно на 3. Повторите два-три рам, чтобы
проверить переключение. Затем переведите манетку
Revo-shift обратно на 2 и проверьте расположение
жёлтой метки.
— После регулировки затяните гайку регулировочного
винта.
Регулировка тормозов типа V-brake
— Установите тормозные колодки таким образом, чтобы тормозная поверхность колодки
была параллельна тормозной поверхности обода. При этом обе колодки должны быть
отдалены от обода на одинаковое расстояние.
— Закрутите до упора регулировочный винт на тормозной ручке и выкрутите
на два оборота.
Винт регулировки троса
Желтые установочные линии
CJ-8S2 0
JAPAN
L
O
C
K
CJ-8S2 0
JAPAN
L
O
C
K
C J
-
8
S 2
0
J
A
P
A
N
L
O
C
K
Когда велосипед стоит
Желтые установочные линии на замке звезды
находятся в двух местах.
Используйте ту, которую легче видеть.
Когда велосипед перевернут
Должна быть прямая
Барабан
замка звезды
Барабан
замка звезды
Держатель
замка звезды
Держатель
замка звезды
Должна быть прямая
Установите
на «4»
