INSTALLATION DE L’AMORTISSEUR ARRIÈRE
AVERTISSEMENT
Les étapes d’installation et de configuration pour les amortisseurs arrière varient énormément d’un
fabricant de vélo à un autre. Consultez impérativement le manuel du propriétaire de votre vélo. Les
produits FOX doivent être installés par un mécanicien vélo qualifié, conformément aux instructions
d’installation de FOX. Un amortisseur installé de manière inappropriée peut connaître des défaillances, ce
qui peut entraîner une perte de contrôle du vélo ainsi que des BLESSURES GRAVES VOIRE MORTELLES.
Si vous installez un amortisseur autre que celui prévu à l’origine sur votre vélo, suivez les étapes indiquées
ci-dessous pour vous assurer que l’espace libre entre les composants est susant avant toute sortie.
AMORTISSEURS HÉLICOÏDAUX
1. Retirez le ressort hélicoïdal de votre amortisseur (reportez-vous au chapitre intitulé «Démontage du
ressort hélicoïdal»).
2. Installez l’amortisseur sur votre cadre conformément aux instructions du fabricant de votre cadre.
3. Comprimez lentement la suspension sur son débattement maximal.
4. Vérifiez que l’amortisseur, sur toute la plage de son débattement, ne se trouve JAMAIS à moins de 3mm
de l’un des éléments du cadre ou d’une attache.
5. Retirez l’amortisseur de votre cadre, remettez en place le ressort hélicoïdal (reportez-vous au
chapitre intitulé «Installation du ressort hélicoïdal») puis remettez en place l’amortisseur. Vérifiez
que le ressort ne touche aucun élément du cadre ou d’une attache.
6. Réglez le sag en respectant les instructions indiquées dans ce manuel (consultez le chapitre
«Réglage du sag») ou en ligne sur www.ridefox.com.
DÉSINSTALLATION DU RESSORT HÉLICOÏDAL
Le ressort hélicoïdal peut être désinstallé afin de vérifier l’espace disponible entre l’amortisseur et le cadre
ou encore afin de changer le ressort pour un nouveau modèle plus ferme ou plus souple.

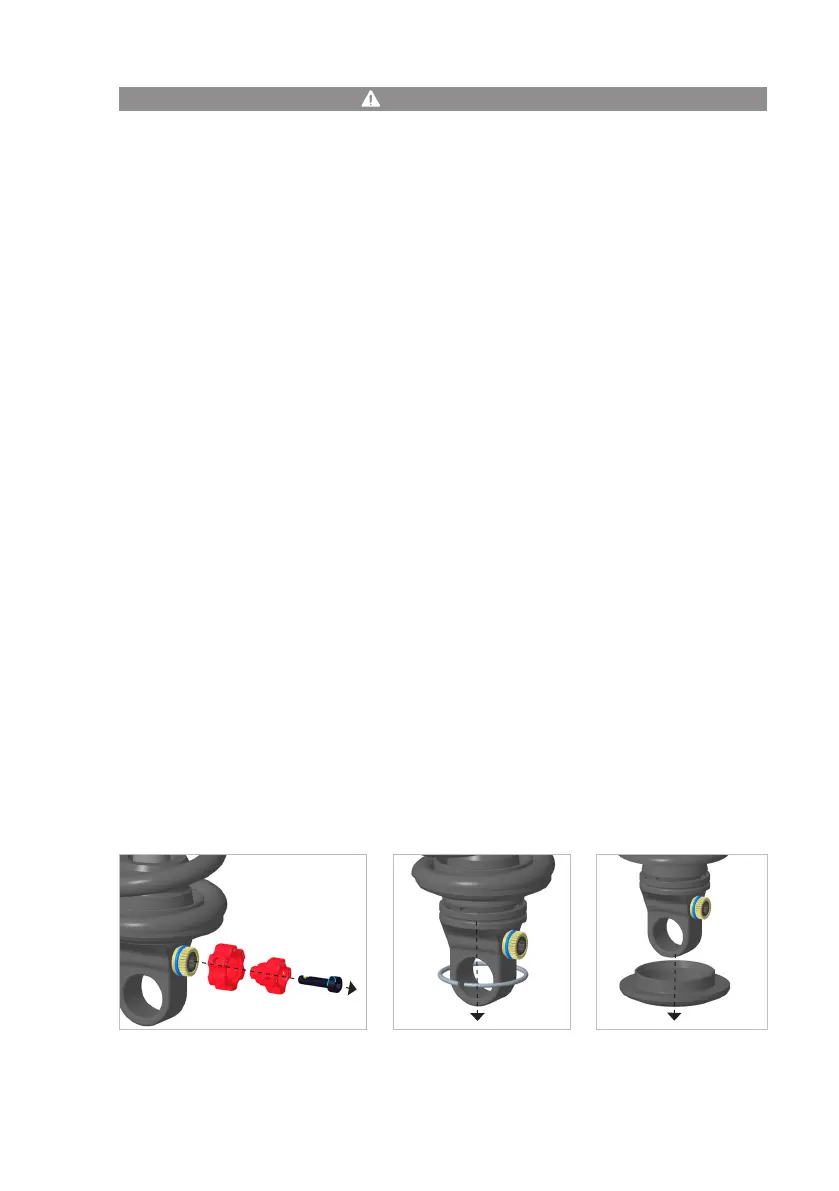

1. Repérez la position initiale de chacune des molettes de la détente car il vous faudra les réinstaller dans la
même position à un moment donné. Maintenez fermement les molettes de la détente pour les empêcher
de tourner puis, à l’aide d’une clé hexagonale de 2,5mm, tournez la vis dans le sens inverse des aiguilles
d’une montre. Retirez la vis et les molettes de la détente.
2. Tournez la molette de la précontrainte dans le sens inverse des aiguilles d’une montre de 8crans
environ.
3. Décalez le ressort hélicoïdal et le support du ressort vers la molette de réglage de la précontrainte.
4. Retirez l’anneau de blocage métallique de forme ronde qui maintient le support du ressort sur l’œillet de la
tige puis retirez le support du ressort.
5. Faites coulisser le ressort hélicoïdal pour le retirer du corps de l'amortisseur. Il se peut que vous ayez
besoin de retirer certains éléments de fixation s’ils gênent la désinstallation du ressort.
