AVANT
INSTALLATION DU LEVIER DE LA COMMANDE À DISTANCE
Le levier est alimenté par une pile bouton CR2032 installée derrière le couvercle rainuré situé sur la
partie inférieure du levier. La durée d’utilisation est d’environ 8mois. Il y a un bouton de couplage qui
sert à la configuration initiale du module de commande et une LED multicolore qui indique le niveau
d’autonomie. Le collier est un modèle spécifique pour ce levier; il n’y a donc qu’un seul sens de fixation.
Les colliers Matchmaker et I-Spec doivent être serrés au couple recommandé par leur fabricant.
AVERTISSEMENT
Consultez impérativement le manuel du propriétaire de votre vélo. Les produits FOX doivent être
installés par un mécanicien vélo qualifié, conformément aux instructions d’installation de FOX.
Des pièces et composants installés de manière inappropriée peuvent être défaillants, ce qui peut
provoquer une perte de contrôle du vélo et entraîner des BLESSURES GRAVES VOIRE MORTELLES.

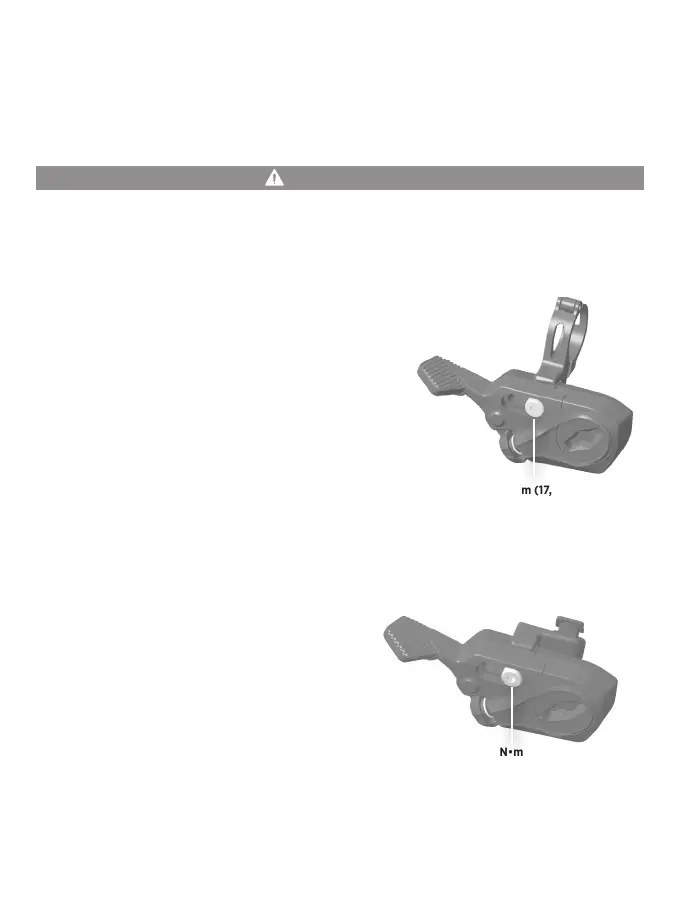

INSTALLATION DU LEVIER DE LA COMMANDE À DISTANCE 1X (COLLIER DE 22,2)
1. Installez le collier du levier de la commande à distance sur
le cintre à l’emplacement souhaité. Testez l'amplitude de
mouvement pour chaque levier de commande à distance
et chaque levier de frein et de dérailleur afin de vérifier
que l’espace libre est susant entre tous ces éléments.
2. Insérez la vis de fixation fournie de 35mm de longueur à
travers le levier puis à travers les deux côtés du collier.
(Remarque: la vis de 22mm de longueur est réservée
aux adaptateurs Matchmaker et I-Spec.) Puis, à l’aide
d’une clé hexagonale de 3mm, tournez la vis dans le
sens des aiguilles d'une montre et serrez-la au couple de
2,0N•m (17,7in-lb). Un couple de serrage inférieur peut
être nécessaire pour les cintres en carbone. Consultez les
instructions du fabricant du cintre pour savoir comment procéder avec un cintre en carbone.
INSTALLATION DU LEVIER DE LA COMMANDE À DISTANCE 1X
(COMPATIBLE AVEC L’INTERFACE MATCHMAKER)
1. Installez et positionnez le levier de frein en
respectant les instructions du fabricant des freins.
2. Installez le levier de la commande à distance sur
le collier du levier de frein à l’aide de l’adaptateur
fourni et de la vis de fixation de 22mm de
longueur. (Remarque: la vis de 35mm de
longueur est réservée à la fixation du collier de
22,2mm.) Veillez à bien installer l’écrou fourni
dans le collier du levier de frein lors de cette étape.
Serrez au couple de 2,0N•m (17,7in-lb). Testez
l'amplitude de mouvement pour chaque levier de
commande à distance et chaque levier de frein et
de dérailleur afin de vérifier que l’espace libre est
susant entre tous ces éléments.
2,0N•m (17,7in-lb)
2,0N•m (17,7in-lb)
