Fox FACTORY Series - Montage des Sattels

64
ACHTUNG
Unabhängig von der Konfiguration des Fahrradrahmens wird die beste strukturelle Unterstützung
erzielt, wenn die TransferNeo-Sattelstütze mindestens 1) bis zur Markierung für die
Mindesteinstecktiefe auf der Sattelstütze UND 2) bis zur vom Hersteller des Fahrradrahmens
vorgegebenen Mindesteinstecktiefe im Sattelrohr eingeführt wird. Wenn Sie diese zwei Punkte nicht
beachten, besteht die Gefahr von Schäden am Rahmen und an der Sattelstütze, was zu SCHWEREN
ODER TÖDLICHEN VERLETZUNGEN führen kann.
MONTAGE DES SATTELS
1. Platzieren Sie die untere Sattelklemmung so auf der Sattelstütze, dass der Pfeil auf der Oberseite
zur Vorderseite des Fahrrads weist (siehe unterer Pfeil in Abbildung I).
2. Stecken Sie die beiden Muttern in die Aussparungen der oberen Klemmung (siehe Abbildung I).
3. Montieren Sie den Sattel auf der unteren Klemmung.
4. Halten Sie die Muttern mit Ihren Fingern in Position und platzieren Sie die obere Sattelklemmung
so auf den Sattelschienen, dass der Pfeil auf der Oberseite zur Vorderseite des Fahrrads weist
(siehe oberer Pfeil in Abbildung I).
5. Halten Sie die Muttern weiter mit Ihren Fingern fest und beginnen Sie mit der Installation der
beiden Sattelklemmschrauben. Führen Sie die Sattelklemmschrauben von unten durch die obere
Sattelstütze und die Schlitze der oberen Klemmung und schrauben Sie sie in die Muttern (siehe
Abbildung J).
6. Stellen Sie die Höhe sowie die Längsposition des Sattels ein. Ziehen Sie die Sattelklemm-
schrauben mit einem 4-mm-Inbusschlüssel mit 5N•m (44in-lb) fest. (Siehe AbbildungJ).

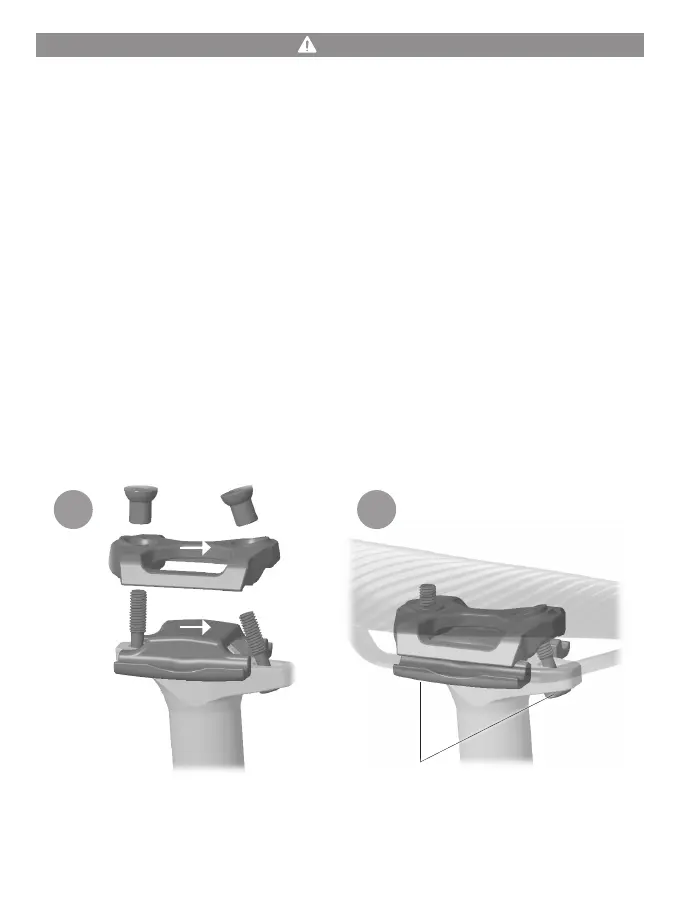

I J
5 N•m (44 in-lb)
