SATTELSTÜTZE MONTIEREN
ACHTUNG
Beachten Sie die Ihrem Fahrrad beiliegende Anleitung des Herstellers.
Produkte von FOX müssen von einem qualifizierten Fahrradmechaniker
gemäß den FOX-Einbauanleitungen eingebaut werden. Unsachgemäß
eingebaute FOX-Produkte können versagen, sodass der Fahrer
die Kontrolle über das Fahrrad verliert, was zu SCHWEREN ODER
TÖDLICHEN VERLETZUNGEN führen kann.
1. Führen Sie die Sattelstütze in der korrekten Ausrichtung in das
Sattelrohr ein (verwenden Sie bei Bedarf Montagepaste für
Carbonrahmen). Schieben Sie die Sattelstütze über die auf ihr
angebrachte Markierung für die minimale Einstecktiefe hinaus in den
Rahmen.
ACHTUNG
Die TransferNeo-Sattelstützen sind richtungsgebunden. Bei korrekter
Ausrichtung weist der tiefer liegende der beiden Befestigungspunkte für
die Sattelklemmung der oberen Sattelstütze nach vorn.
2. Überprüfen Sie mit der Fernbedienung, dass sich die Sattelstütze
ordnungsgemäß in alle Positionen bewegt.
3. Stellen Sie die Sattelstütze auf die gewünschte Höhe ein und ziehen
Sie die Sattelklemmringschraube mit maximal 5N•m (44 in-lb) an
(siehe Abbildung H). Stellen Sie sicher, dass die Sattelstütze soweit
eingeführt ist, dass die „Markierung für die Mindesteinstecktiefe“
über der Sattelklemmringschraube nicht mehr sichtbar ist (siehe
Abbildung G). Überprüfen Sie noch einmal, dass sich die Sattelstütze
ordnungsgemäß in alle Positionen bewegt.
ACHTUNG
Das maximale Anzugsmoment für die Sattelklemmringschraube der
TransferNeo-Sattelstütze beträgt 5N•m (44in-lb). Das tatsächlich
erforderliche Anzugsmoment hängt vom Fahrergewicht, Fahrradrahmen
und dem Typ/der Marke der Sattelstütze/Sattelklemme ab. Das richtige
Anzugsmoment trägt das Fahrergewicht, ohne die Funktion der
Sattelstütze zu beeinträchtigen. Wenn das Anzugsmoment zu hoch ist,
kehrt die Sattelstütze eventuell nicht vollständig aus allen Positionen
zurück oder fährt nicht wie vorgesehen nach oben bzw. unten. Wenn
das Anzugsmoment zu gering ist, gibt die Sattelstütze eventuell unter
dem Gewicht des Fahrers nach oder bewegt sich im Sattelrohr. Wenn
Sie Ihre Kombination aus Sattelstütze und Sattelklemme nicht mit
dem vorgesehenen Anzugsmoment festziehen, kann es zum Verlust
der Kontrolle über das Fahrrad kommen, was zu SCHWEREN ODER
TÖDLICHEN VERLETZUNGEN führen kann.

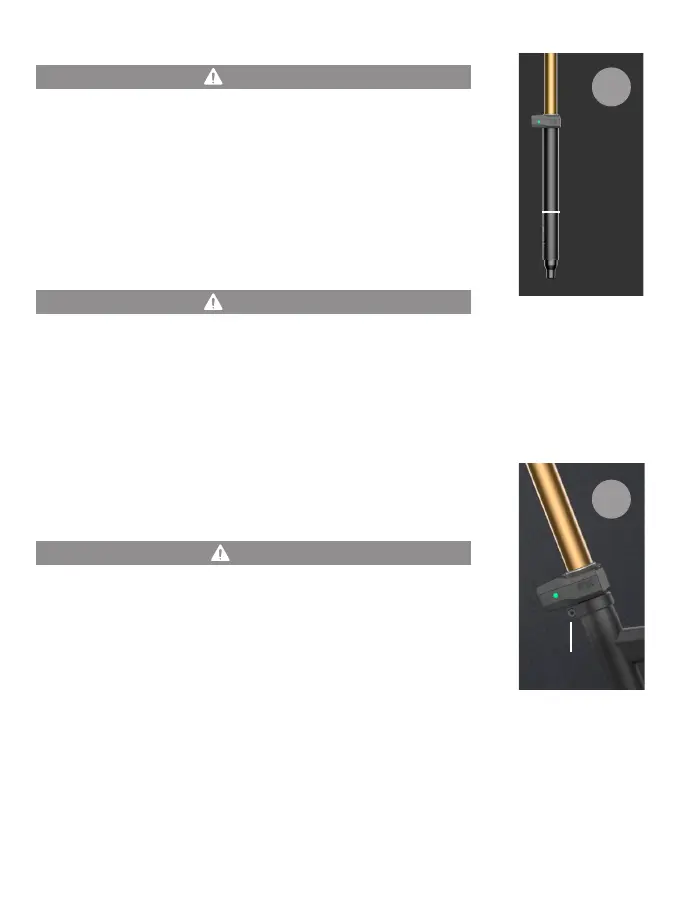

G
H
Markierung
für Mindest-
einstecktiefe
5 N•m (44 in-lb)
