INSTALLAZIONE DELLA LEVA DEL COMANDO A DISTANZA
La leva è alimentata da una batteria a bottone CR2032 installata, a cui è possibile accedere tramite il
coperchio scanalato sul lato inferiore della leva stessa. L’autonomia di funzionamento è di circa 8 mesi. È
presente un pulsante di abbinamento per la configurazione iniziale con il controller e un LED multicolore per
indicare le informazioni sullo stato. Il morsetto è calettato sulla leva, quindi esiste un solo modo per montarlo.
I morsetti Matchmaker e I-Spec devono essere serrati secondo le raccomandazioni del produttore.
AVVERTENZA DI PERICOLO
Fare riferimento al Manuale dell’utilizzatore della propria bicicletta. I prodotti FOX devono essere
installati da un tecnico di assistenza biciclette qualificato, in conformità alle specifiche di installazione
FOX. Le parti e i componenti installati in modo improprio possono cedere, provocando perdite di
controllo della bicicletta, con conseguenti LESIONI GRAVI O MORTALI.
INSTALLAZIONE LEVA DI COMANDO A DISTANZA 1X (MORSETTO DA 22,2 MM)

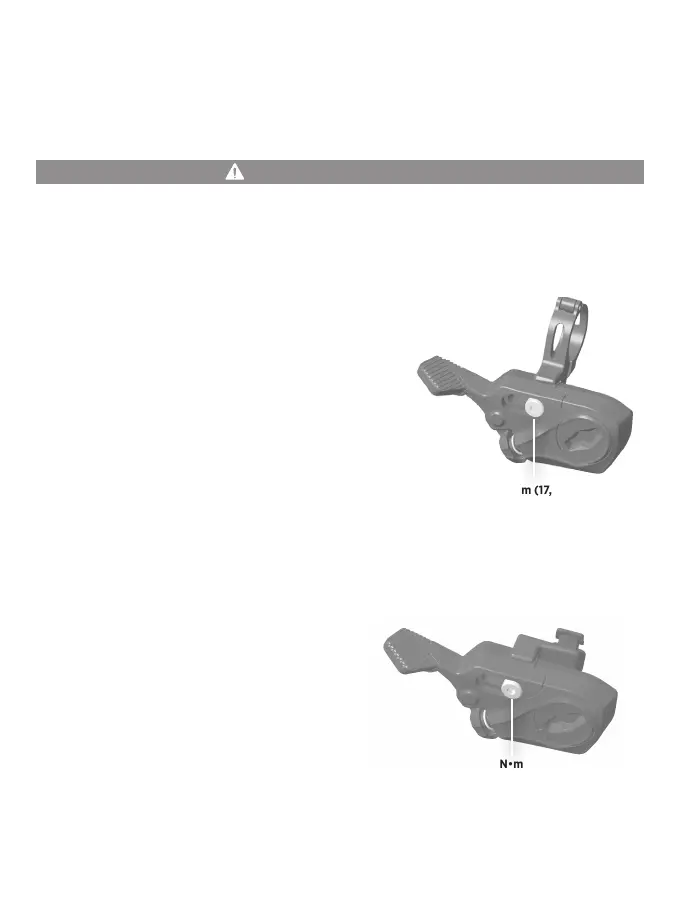

1. Installare il morsetto della leva di comando a distanza
sul manubrio. Testare l'intervallo di movimento della leva
del comando a distanza, della leva del freno e della leva
di comando del cambio per assicurarsi che la distanza
reciproca sia adeguata.
2. Inserire la vite di montaggio lunga 35 mm in dotazione
attraverso la leva, quindi attraverso entrambi i lati del
morsetto. (Nota: la vite lunga 22 mm è per gli adattatori
Matchmaker e I-Spec.) Quindi utilizzare una chiave a
brugola da 3 mm per ruotare la vite in senso orario e
serrare a 2,0 N•m (17,7 in-lb). Per i manubri in carbonio,
la coppia di serraggio potrebbe essere inferiore. Fare
riferimento alle istruzioni del produttore del manubrio in
carbonio.
INSTALLAZIONE LEVA DI COMANDO A DISTANZA 1X
(COMPATIBILE CON INTERFACCIA MATCHMAKER)
1. Installare e posizionare i freni secondo le
istruzioni del produttore dei freni.
2. Installare la leva di comando a distanza sul
morsetto della leva del freno utilizzando
l'adattatore e la vite di montaggio lunga 22 mm
in dotazione. (Nota: la vite lunga 35 mm è
destinata al montaggio con morsetto da 22,2 mm.)
Durante questa fase assicurarsi di installare il
dado in dotazione nel morsetto della leva freno.
Serrare con una coppia di 2,0 N•m (17,7 in-lbf).
Testare l'intervallo di movimento della leva del
comando a distanza, della leva del freno e della
leva di comando del cambio per assicurarsi che la
distanza reciproca sia adeguata.
2,0 N•m (17,7 in-lb)
2,0 N•m (17,7 in-lb)
