47
Linea di
inserimento
minimo
AVVERTENZA DI PERICOLO
Indipendentemente dalla configurazione dei tubi del telaio della bicicletta, il miglior supporto
strutturale si raggiunge quando il reggisella Transfer Neo viene inserito almeno in corrispondenza 1)
del segno di inserimento minimo sul reggisella, E 2) del punto di inserimento minimo specificato dal
produttore del telaio della bicicletta. La mancata osservanza di tali accorgimenti rischia di causare
danni al telaio e al reggisella, con conseguenti LESIONI GRAVI O MORTALI.
INSTALLAZIONE DELLA SELLA

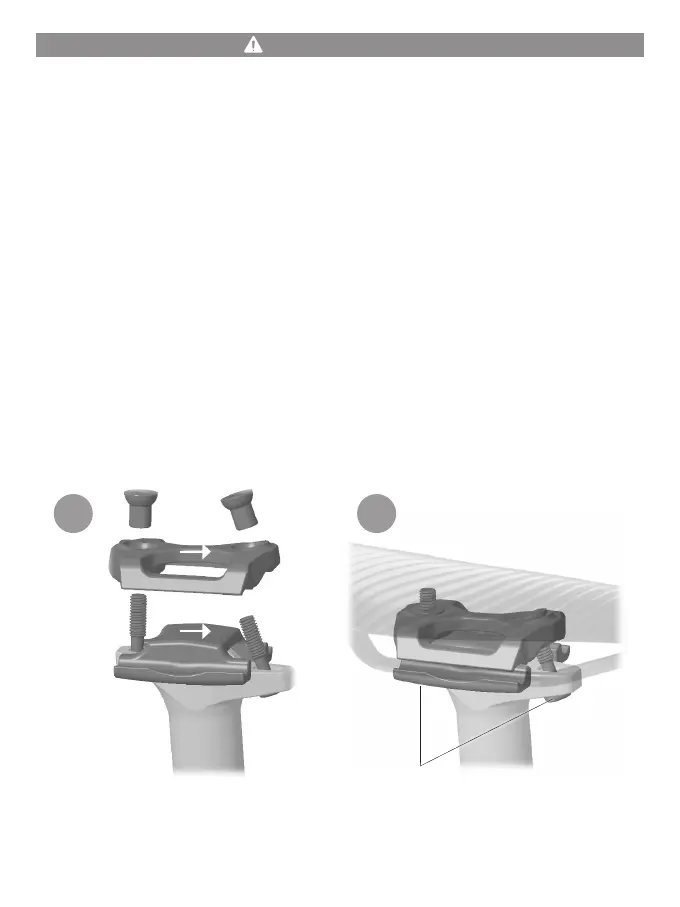

1. Posizionare il morsetto della sella inferiore sul reggisella con la freccia in alto rivolta verso la parte
anteriore della bicicletta (vedere la freccia inferiore nella Figura I).
2. Inserire i due dadi nelle fessure del morsetto superiore (vedere Figura I).
3. Installare la sella sulla parte superiore del morsetto inferiore.
4. Tenendo i dadi in posizione con le dita, posizionare il morsetto della sella superiore sopra i
binari sella con la freccia in alto rivolta verso la parte anteriore della bicicletta (vedere la freccia
superiore in Figura I).
5. Continuando a tenere i dadi in posizione con le dita, iniziare a installare le due viti del morsetto
della sella. Installare le viti di bloccaggio della sella nella parte inferiore del montante superiore,
attraverso le fessure del morsetto superiore e attraverso i dadi (vedere Figura J).
6. Regolare il livello e la posizione in avanti o all'indietro della sella. Quindi, utilizzare una chiave a
brugola da 4 mm per serrare le viti del morsetto della sella ad una coppia di 5 N•m (44 in-lb).
Vedere Figura J).
I J
5 N•m (44 in-lb)
