INSTALACIÓN DE LA PALANCA DEL CONTROL REMOTO
La palanca funciona con una pila de botón CR2032 ya instalada, a la que se accede por la tapa
ranurada de la parte inferior de la palanca. La autonomía es de unos 8 meses. Hay un botón de
emparejamiento para realizar la configuración inicial del controlador y un LED multicolor que indica
el estado. La abrazadera está fijada a la palanca, por lo que solo hay una forma de montarla. Las
abrazaderas Matchmaker e I-Spec se deben apretar según las recomendaciones del fabricante.
ADVERTENCIA
Asegúrese de consultar el manual del propietario de su bicicleta. Los productos FOX deben ser
instalados por un técnico de bicicletas cualificado, siguiendo las especificaciones de instalación de
FOX. Unos componentes y piezas mal instalados pueden fallar, provocando la pérdida de control de
la bicicleta, lo que puede ocasionar LESIONES GRAVES O LA MUERTE.

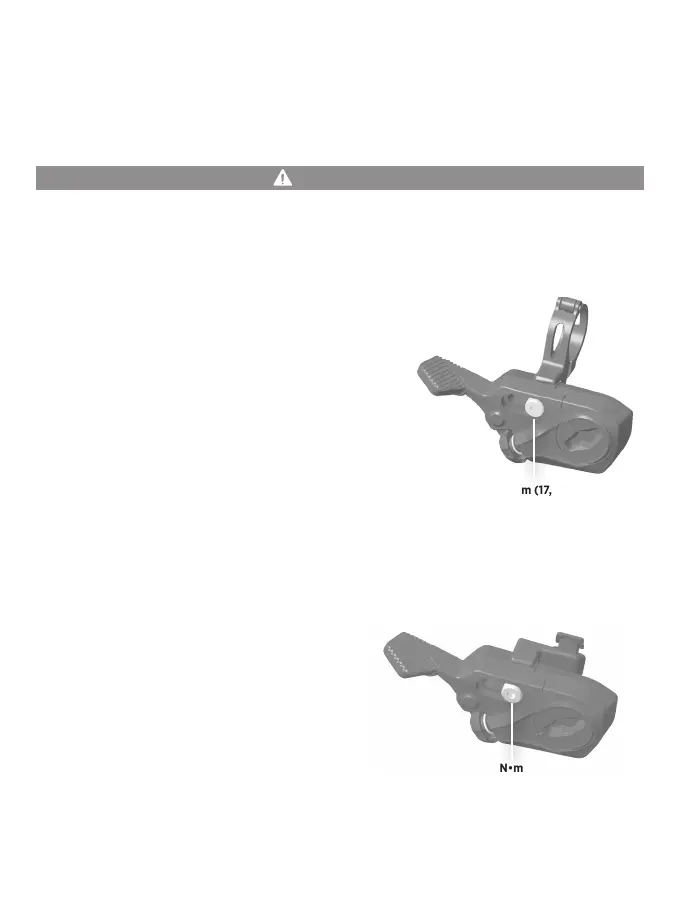

INSTALACIÓN DE LA PALANCA DEL CONTROL REMOTO 1X (ABRAZADERA DE 22,2)
1. Instale la abrazadera de la palanca del control remoto en
la posición deseada del manillar. Pruebe el intervalo de
movimiento de cada palanca de control remoto, maneta
de freno y palanca de cambios para asegurarse de que
hay una distancia adecuada entre ellas.
2. Introduzca el perno de montaje de 35mm incluido a
través de la palanca y luego a través de ambos lados
de la abrazadera. (Nota: El perno de 22mm es para los
adaptadores Matchmaker e I-Spec). A continuación, use
una llave Allen de 3mm para girar el perno en sentido
horario y apretarlo a 2,0N•m (17,7in-lb). En los manillares
de fibra de carbono, puede que necesite utilizar un par de
apriete menor. Si va a instalarla en un manillar de fibra de
carbono, consulte las instrucciones del fabricante del manillar.
INSTALACIÓN DE LA PALANCA DEL CONTROL REMOTO 1X
(COMPATIBLE CON LA INTERFAZ MATCHMAKER)
1. Instale y coloque la maneta de freno siguiendo
las instrucciones del fabricante del freno.
2. Instale la palanca del control remoto en la
abrazadera de la maneta de freno utilizando
el adaptador suministrado y el perno de
montaje de 22mm. (Nota: El perno de 35mm
es para el soporte de abrazadera de 22,2mm).
Asegúrese de instalar la tuerca suministrada en
la abrazadera de banda de la maneta de freno
durante este paso. Apriete a 2,0N•m (17,7in-lb).
Pruebe el intervalo de movimiento de cada
palanca de control remoto, maneta de freno y
palanca de cambios para asegurarse de que hay
una distancia adecuada entre ellas.
2,0N•m (17,7in-lb)
2,0N•m (17,7in-lb)
