FRENTE
INSTALAR A ALAVANCA DO CONTROLO REMOTO
A alavanca recebe energia duma bateria instalada, tipo pilha moeda CR2032, que pode ser acedida
pela tampa estriada no lado do fundo da alavanca. O tempo disponível para ciclismo é de cerca de
8 meses. Existe um botão de emparelhamento para a configuração inicial com o controlador e um
LED multicolor para indicar informações de estado. A braçadeira tem um encaixe para a alavanca,
de modo que só se pode montar de uma maneira. As braçadeiras Matchmaker e I-Spec deverão ser
apertadas aos momentos de torção recomendados pelos fabricantes.
AVISO
Assegure-se de que consulta o manual do proprietário para a sua bicicleta. Os produtos FOX
deverão ser instalados por um técnico qualificado de manutenção de bicicletas, de acordo com as
especificações de instalação da FOX. As peças e componentes FOX instalados incorretamente podem
falhar, fazendo com que o ciclista perca o controlo e resultando em FERIMENTOS GRAVES OU MORTE.

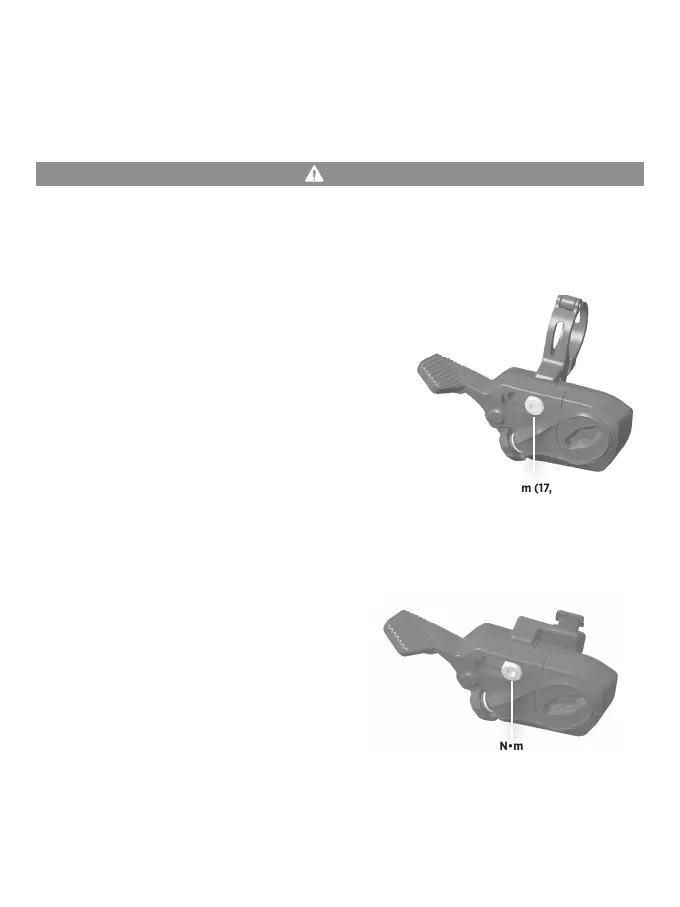

INSTALAÇÃO DA ALAVANCA DE REMOTO 1X (BRAÇADEIRA DE 22,2)
1. Instale a braçadeira da alavanca do remoto no guiador,
no sítio desejado. Faça um teste do alcance completo
do movimento para cada alavanca de controlo remoto,
alavanca do travão e manípulo das mudanças, para se
assegurar de que existe uma folga apropriada entre elas.
2. Insira o perno de montagem de 35 mm de comprimento
que foi fornecido através da alavanca, e depois através
de ambos os lados da braçadeira. (Nota: o perno de 22 mm
de comprimento é para os adaptadores Matchmaker e
I-Spec.) Então, use uma chave sextavada de 3 mm para
rodar o parafuso no sentido dos ponteiros do relógio e
apertá-lo a 2,0 N•m (17,7 pol.-libras). Para guiadores de
carbono poderá ser necessário usar menos momento de
torção. Consulte as instruções do fabricante do guiador
para o uso com barras de guiador de carbono.
INSTALAÇÃO DA ALAVANCA DE REMOTO 1X
(COMPATÍVEL COM A INTERFACE MATCHMAKER)
1. Instale e posicione a alavanca do travão de acordo
com as instruções do fabricante do travão.
2. Instale a alavanca de remoto na braçadeira
da alavanca do travão, usando o perno de
montagem fornecido de 22 mm de comprimento.
(Nota: o perno de 35 mm de comprimento é
para a braçadeira de montagem de 22,2 mm.)
Assegure-se de que instala a porca fornecida
na braçadeira de cinta da alavanca do travão
durante este passo. Aperte a um momento de
torção de 2,0 N•m (17,7 pol.-libras). Faça um teste
do alcance completo do movimento para cada
alavanca de controlo remoto, alavanca do travão
e manípulo das mudanças, para se assegurar de
que existe uma folga apropriada entre elas.
2,0 N•m (17,7 pol.-libras)
2,0 N•m (17,7 pol.-libras)
