55
RU
– использовать огнеопасные жидкости вблизи духовки;
– использовать переходники, тройники, удлинители и т.д;
– выполнять установку или ремонт духовки без участия квалифицированных специалистов.
Необходимо обращаться к квалифицированным специалистам в указанных ниже случаях
– для установки духовки (с соблюдением указаний изготовителя);
– при появлении сомнений в правильности работы духовки;
– для замены сетевой розетки в случае ее несовместимости с вилкой сетевого шнура духовки.
Обращайтесь в авторизованные изготовителем центры сервисного обслуживания в
следующих случаях:
– сразу же после распаковки изделия в случае сомнений относительно его це лостности;
– для замены или при повреждении сетевого шнура;
– при неисправности или плохой работе духовки, требуя использования оригинальных запчастей.
Рекомендуется придерживаться следующих правил:
– использовать духовку исключительно для приготовления продуктов питания, избегая прочих видов
использоваия;
– перед выполнением любой операции по чистке и уходу или в случае неисправности отключать духовку от сети
электропитания;
– пользоваться специальными рукавицами для того, чтобы ставить или вынимать посуду из духовки;
– всег да браться за ручку дверцы по центру, так как
по краям она может нагреваться сильнее из-за выходящего
грячего воздуха;
– всег да проверять, чтобы при неиспольз у емой духовке ручки управления находились в выключ енном положении;
– в случае принятия решения о прекращении эксплуатации изделия отсоединить его от сети электропитания.
Установка (Рис.4)
Важно! Установку прибора следует выполнять в соответствии с действующими нормами и правилами. Установка
должна выполняться только уполномоченными и квалифицированными специалистами.
Некоторые требования к кухонной мебели
Компоненты материала мебели, в которую встраивается духовка (пластмасса и ДСП), должны быть склеены
связкаи, устойчивыми к высокой температуре (макс. 100 °C): использование неподходящих материалов и клеев
может привести к деформациям и расклеиванию мебели. Мебель должна обеспечивать свободное прохождение
соедин ительных электрических кабелей. Мебель, в которую встраивается духовка, должна быть достаточно
прочной для того, чтобы
выдерживать ее вес.
Духовка должна быть надежно закреплена в предусмотренной для этого нише. Духовка может встраиваться в
стойку или под столешницу сборной кухонной мебели при условии обеспечения необходимой вентиляции.
Указания по монтажу
Вставьте духовку в нишу для встраивания; прикрепите корпус духовки 4 винтами, входящими в комплект поставк,
к боковым стенкам мебели, используя выполненные в них отверстия.
Помимо 4 винтов следует использовать также 4 втулки, прилагаемые в комплекте (Рис.5a).
В случае установки духовки под варочной панелью предварительно разверните вправо или влево патрубок этой
панели (R), чтобы обеспечить правильную
установку духовки (Рис. 5b).
Подключение к электрической сети
Духовка FRANKE поставляется в комплекте с трехполюсным кабелем питания, провода
которого имеют свободные концы.
В случае стационарного соединения на участке между духовкой и сетью электропитания
должен быть установле размыкатель с расстоянием между разомкнутыми контактами,
обеспечивающим полное отключение прибора в условиях перенапряжения категории III.
Убедитесь в соблюдении следующих условий:
a) вилк а и розетка рассчитаны
на ток 16 A;
b) как вилка, так и розетка легко доступны и установлены так, чтобы исключить
возможность прикосновения к нахдящимся под напряжением частям, когда вилка
вставляется или извлекается из розетки;
c) вилка вставляется без приложения усилия;
d) после встраивания духовка не опирается на вилку, вставленную в розетку;
e) к одной розетке не подсоединены сетевые
шнуры двух приборов;
f) в случае замены сетевого шнура необходимо использовать шнур 3 x 1,5 мм
2
типа H05VV-F;

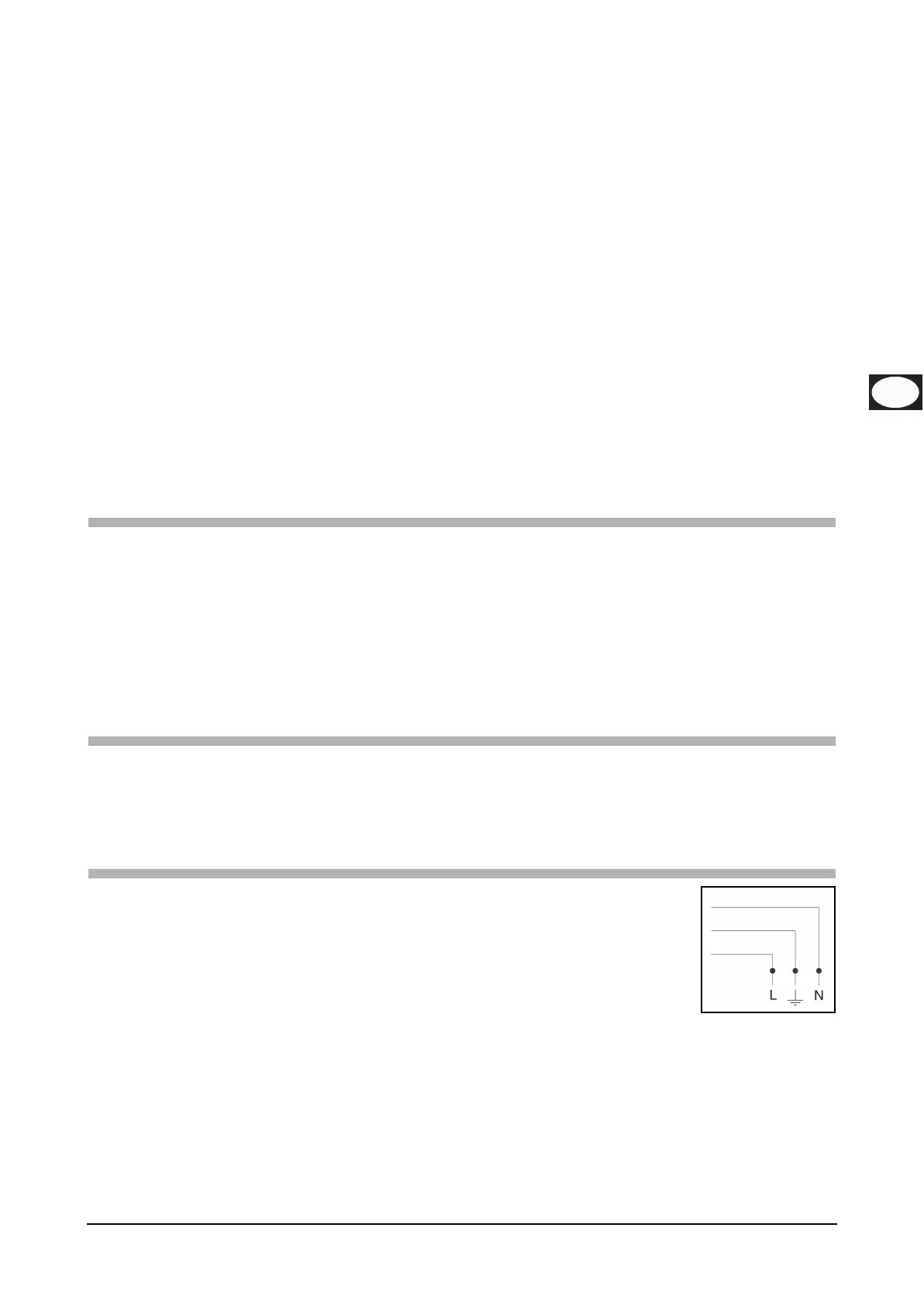

g) при подключении свободных концов жил должна быть обязательно соблюдена правильная полярность
(коричневый=фаза; синий=нейтраль; желто-зеленый=заземление).
Примечание. Убедитесь в том, что характеристики электрической сети в доме (напряжение, максимальная
мощность и сила тока) соответствуют номинальным характеристикам приобретенной вами духовки FRANKE.
Примечание. Частота сети определяется при включении. Когда таймер
подключается к сети с частотой 60 Гц, при
включении мигает символ P.
СИНИЙ
ЖЕЛТО-ЗЕЛЕНЫ
КОРИЧНЕВЫЙ
