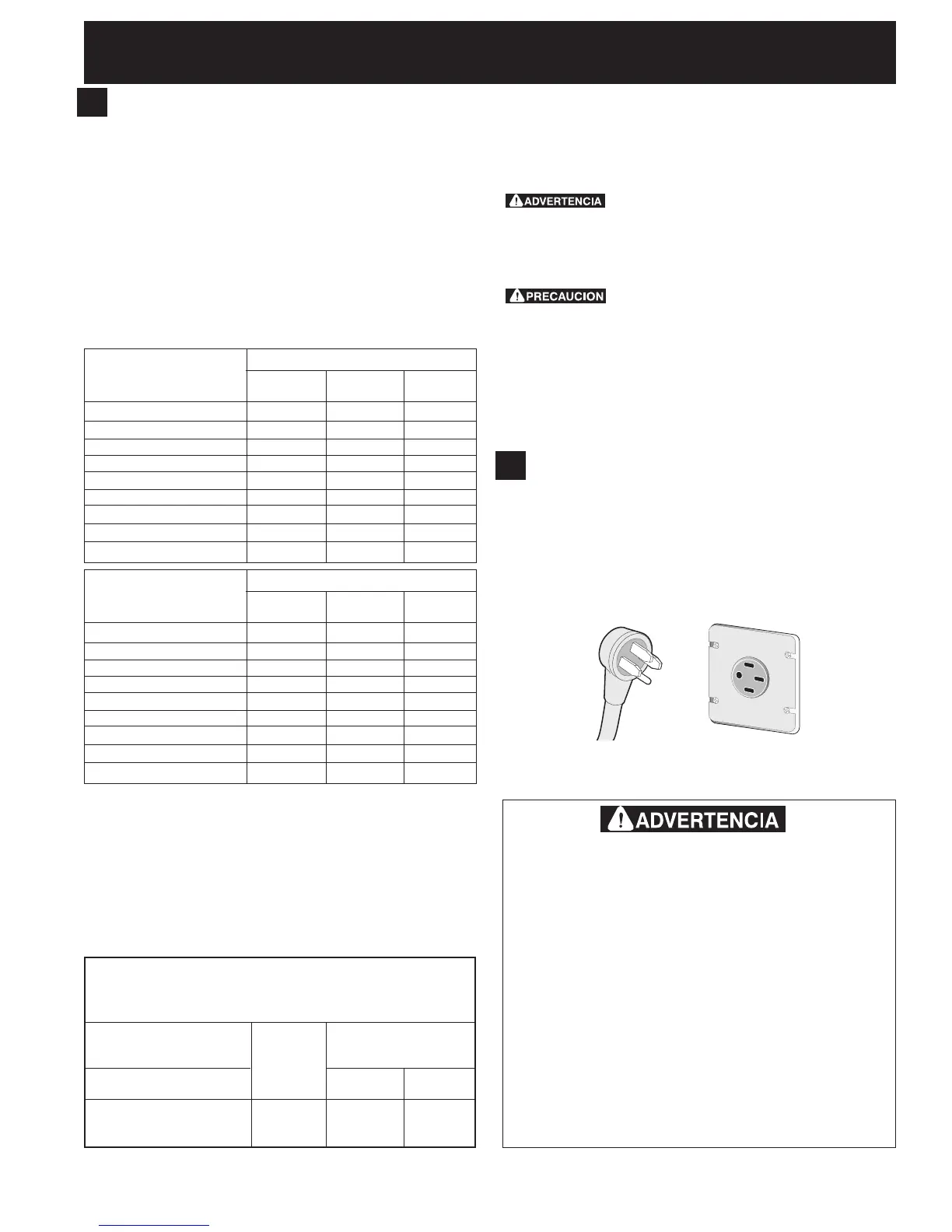

17
INSTRUCCIONES DE INSTALACION PARA LA ESTUFA ELECTRICA DESLIZABLE DE 30"
Estilo Canadá
Figura 2
1. Estuche de cable del suministro
eléctrico (U.S.A.)
El utilizador es responsable de la conexión del cable del
suministro eléctrico al bloque de conexión situado detrás
del panel de acceso.
El electrodoméstico se puede conectar a través de un
cableado permanente “cableado duro”; cable de cobre
blindado armado o cable no-metálico flexible (cuando el
código local lo permite) o por medio de un kit de cable de
alimentación. Vea la gráfica (en la página siguiente) para
encontrar el tamaño mínimo del cable a utilizarse (el listado
general de la UL, código local puede diferenciar).
NOTA: La cocina corrediza eléctrica viene de fabrica con
un agujero de diámetro 1 1/8" (2.9 cm) come se
muestra en la figura 4. Si un agujero mas largo está
necesario retire la arandela de la pre-cortada.
El riesgo de fuego o de choque
eléctrico puede aparecer si usa el tamaño de cable
incorrecto, si las instrucciones de instalación no son
seguidas o si retira la abrazadera de releva.
No desajuste las tuercas que
aseguran la conexión de la cocina al bloque
terminal cuando esté instalándola. El corte o la
perdida de corriente eléctrica puede ocurrir.
2. Cordón de fuente de energía conectado
de fabrica (Canadá solamente)
Esta estufa viene de fabrica equipada con un cordón de
fuente de energía (vea a la figura 2). El cordón debe de
ser conectado a una toma de corriente a tierra de 120/
240 voltios o de 120/208 voltios. Si no hay una toma de
corriente a tierra en la habitación, debe de ser instalada
por un técnico calificado.
Peligro de choque eléctrico
• La conexión a tierra es requerida para este
eléctrodoméstico.
• No conecte al suministro eléctrico hasta que el
eléctrodoméstico este conectado a tierra de
manera permanente.
• Desconecte el suministro eléctrico hacia la caja
de empalmes antes de hacer la conexión
eléctrica.
• Este eléctrodoméstico debe ser conectado a un
sistema de alambres permanentes, metálicos ,
conectados a tierra o una puesta a tierra debe ser
conectada al terminal de tierra o un emplonbado
al eléctrodoméstico.
El no seguir ninguna de estas instrucciones podría
causar fuego, heridas personales o choques
electricos.
Para las casas sobre ruedas, las nuevas instalaciones, en los
vehículos de recreación o en las áreas donde los códigos
locales no permiten la conexión del conductor a tierra al
neutro, un ensamblaje de suministro eléctrico de 4
conductores para estufas, clasificado a 125/250 voltios
mínimo, 40 amperios mínimo, debe de ser utilizado (ver la
figura 5).
Ver la tabla de arriba para conexión de alambres de 3 o 4
conductores.
Grado de vatios del electrodoméstico
120V / 208V
0 - 3120
3121 - 3900
3901 - 4160
4161 - 5200
5201 - 5570
5571 - 7430
7431 - 7800
7801 - 12500
12501 - 14500
Tamaño mínimo del conductor AWG
Conductores
L1 y L2
16
16
14
14
12
12
12
10
8
Conductor
Neutral
16
16
16
16
16
14
12
12
12
Conductor
de Tierra
14
12
12
10
10
10
10
10
10
Grado de vatios del electrodoméstico
120V / 240V
0 - 3600
3601 - 4500
4501 - 4860
4801 - 6000
6001 - 6425
6426 - 8749
8750 - 14500
14501 - 16500
16501 - 24000
Tamaño mínimo del conductor AWG
Conductores
L1 y L2
16
16
14
14
12
12
10
10
8
Conductor
Neutral
16
16
16
16
16
12
12
10
10
Conductor
de Tierra
14
12
12
10
10
10
10
10
8
Tabla de tamaño de abertura de conexión de cocina
Referirse a la tabla de arriba para el tamaño de abertura de
connexión de cocina adecuada, y la información sobre el regimén
de amperios del ensamblaje de cordón de suministro eléctrico.
Mínimo
regimén de
amperios de
ensamblaje
del cordón
30 Amp
40 Amp
50 Amp
Vea la placa de serie de la
cocina para información
sobre el regimén de kilovatio.
120/240 Volts 120/208 Volts
0-8.7 Kw 0-7.8Kw
8.8-16.5 Kw 7.9-12.5 Kw
16.6-22.5 Kw 12.6-18.5 Kw
Diametro (pulgadas) de
abierta de conexión de
cocina.
Ensemblaje Connect.
del cordón directa
1-1/8 (2.9) 7/8 (2.2)
1-3/8 (3.5) 1-1/8 (2.9)
1-3/8 (3.5) 1-3/8 (3.5)
