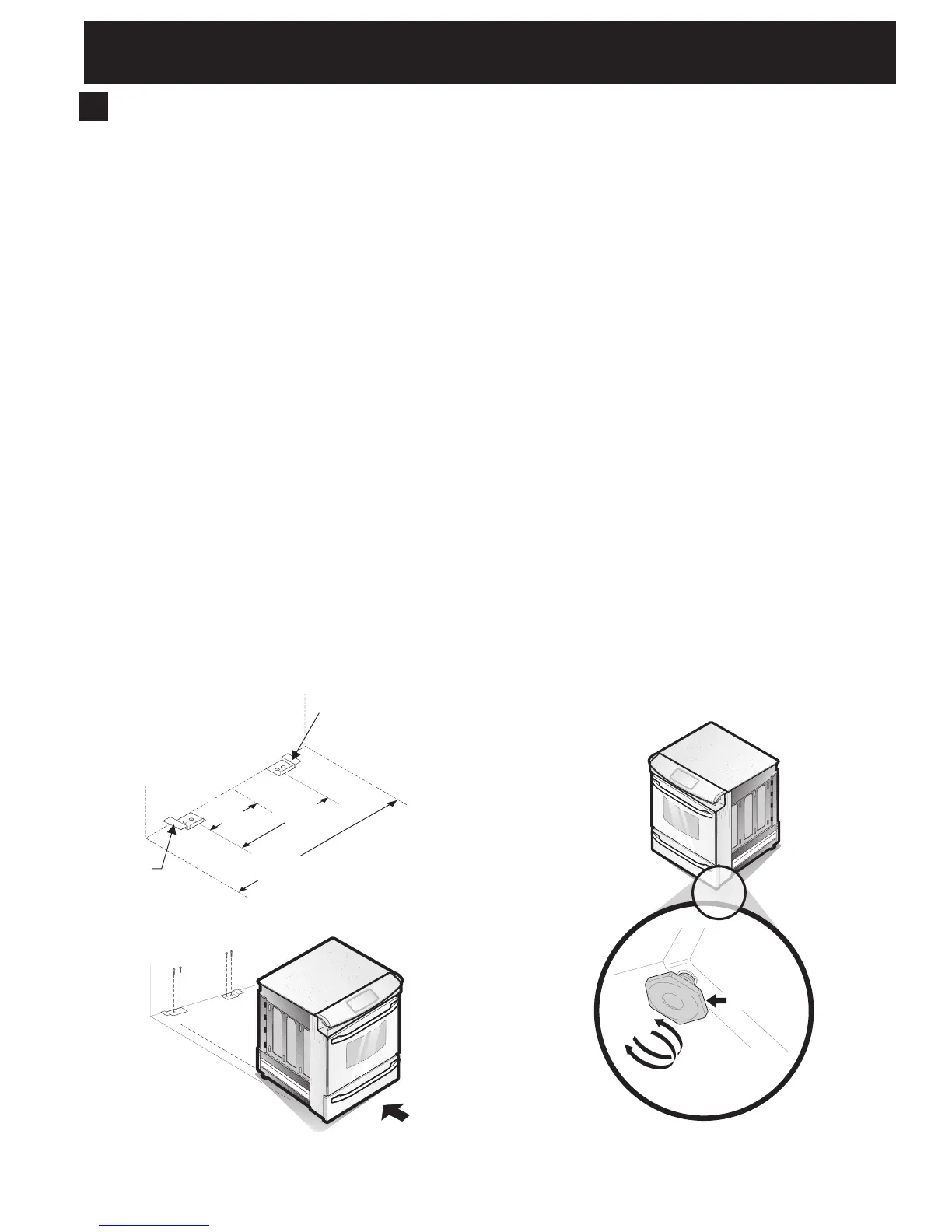

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE
CL
18¼”
(46.4 cm)
28 1/8”
(71.4 cm)
9 1/8”
(23.2 cm)
Extrémité arrière de la
cuisinière ou paroi arrière
Support
anti-bascule
Support anti-bascule
(largeur arrière de la cuisinière
munie de panneaux latéraux)
Figure 12
Pieds
niveleurs
Pour
remonter
Pour baisser
8. Instructions de sécurité importantes
Pour réduire le risque de basculement de la cuisinière,
protégez-la en installant les vis et les supports
anti-bascules fournis avec la cuisinière. Ils sont situés dans
un sac de plastique dans le four. Si vous n’installez pas
ces supports anti-bascules, la cuisinière risque de basculer
si un poids excessif est placé sur une porte ouverte ou si
un enfant y grimpe. Les renversements de liquides chauds
ou la cuisinière peuvent provoquer de sérieuses blessures.
Suivez les instructions ci-dessous pour installer les
supports anti-bascules.
Si vous déplacez la cuisinière pour l’installer à un autre
endroit, vous devez également déplacer les supports
anti-bascules pour les installer avec la cuisinière. Voyez
l’étape 5 pour vérifier comment procéder à une
installation correcte.
Outils Requis :
Tourne-écrou de 5 /16"(0,79 cm) ou tournevis à tête
carrée
Clé à molette
Perceuse électrique
Foret de 3/16"(0,5 cm) de diamètre
Foret de maçonnerie de 3/16"(0,5 cm) diamètre (si
l’installation se fait dans du béton)
Instructions d’installation des supports
anti-bascules
Les supports anti-bascules se fixent au plancher, à
l’arrière de la cuisinière, pour retenir les deux pieds
niveleurs. En les fixant au plancher, assurez-vous que les
vis ne pénètrent pas dans la plomberie ou le câblage
électrique. Les vis fournies fonctionneront aussi bien dans
du bois que dans du béton.
1. Dépliez le gabarit de papier et placez-le à plat sur le
plancher, l’endos et les extrémités des côtés
exactement à l’endroit où l’arrière et les côtés de la
cuisinière seront placés lors de l’installation (utilisez le
diagramme ci-dessous pour localiser les supports
anti-bascules si le gabarit de papier n’est pas
disponible).
2. Tracez sur le plancher l’emplacement des 4 trous de
montage indiqués sur le gabarit. Pour faciliter
l’installation, des trous pilotes d’un 1/2"(1.3 cm) de
profondeur et 3/16" (0.5 cm) de diamètre peuvent être
percés dans le plancher.
3. Enlevez le gabarit et placez les supports anti-bascules
sur le plancher, le rebord renversé vers l’avant. Alignez
les trous dans les supports anti-bascules avec les trous
tracés sur le plancher et fixez avec les 4 vis fournies.
Les supports anti-bascules doivent être fixés sur un
plancher solide. Si vous les fixez à un plancher en
béton, percez d’abord des trous pilotes de 3/16" (0.5
cm) de diamètre à l’aide d’un foret à maçonnerie de
3/16" (0.5 cm) diamètre.
4. Mettez la cuisinière à niveau au besoin, en l’ajustant
avec les 4 pieds niveleurs à l’aide d’une clé à molette
(voir Figure 12 ci-dessous). Un dégagement minimum
de 1/8" (0.3 cm) est requis entre le bas de la cuisinière
et les pieds niveleurs arrières pour disposer de
suffisamment d’espace pour installer les supports
anti-bascules.
5. Replacez la cuisinière en la faisant glisser, en vous
assurant que les pieds arrières ont été bien agrippés
par les extrémités des supports anti-bascules. Il est
possible que vous ayez à la déplacer légèrement d’un
côté en la repoussant vers l’arrière pour que les pieds
arrières s’alignent avec les supports anti-bascules.
Agrippez le dessus de l’extrémité arrière de la
cuisinière et essayez soigneusement de l’incliner vers
l’avant pour vous assurer que la cuisinière est
correctement ancrée.
Glisser vers
l'arrière
Figure 11
