18
INSTRUCCIONES DE INSTALACION PARA LA ESTUFA ELECTRICA DESLIZABLE DE 30"

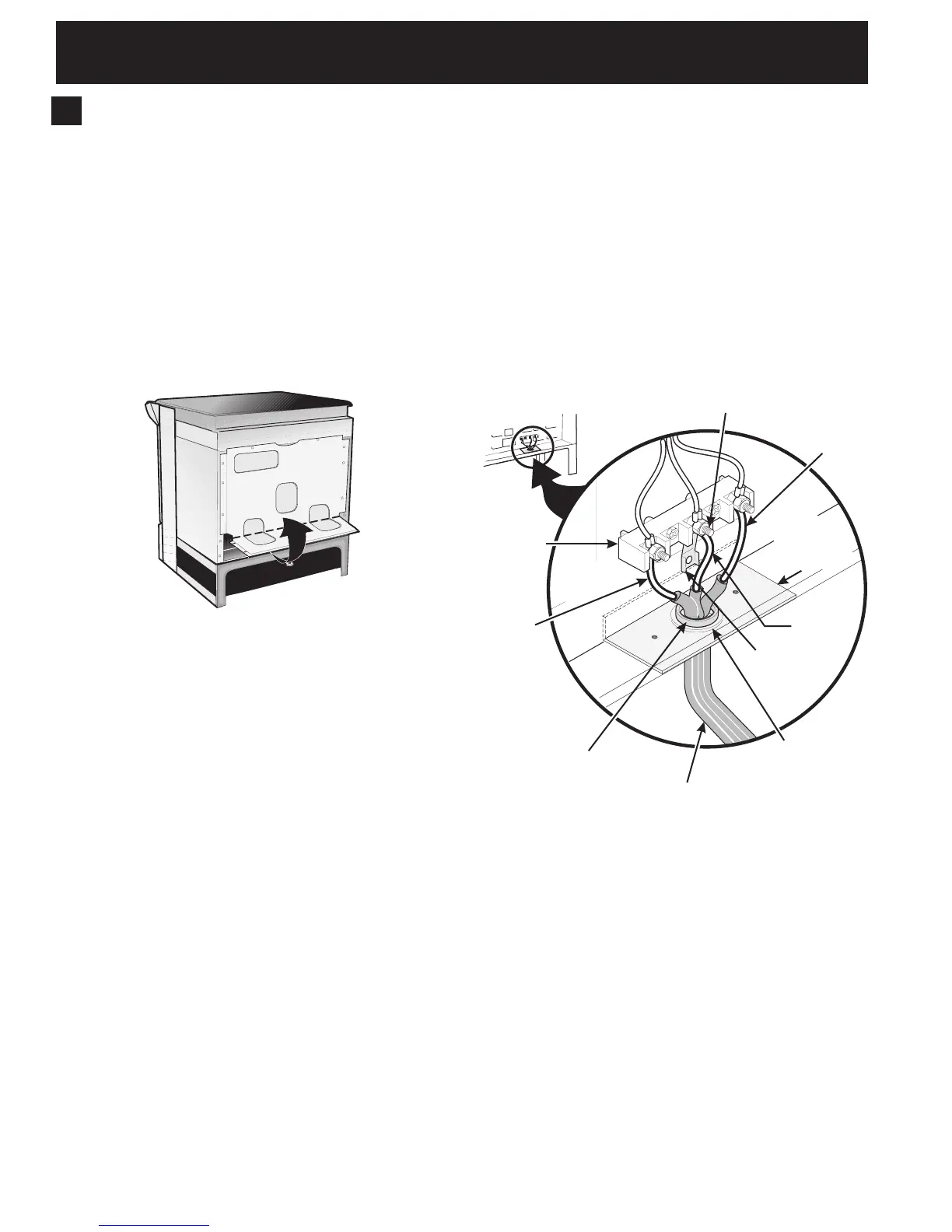

Figura 4
Terminal plata
Alambre
rojo
1 1/8" (2.9 cm)
Agujero de la
conexión directa.
Retira la arandela
pre-cortada para
1 3/8" (3.5 cm)
Dia. agujero.
Hacia el 240 V
Receptáculo.
Una arazadera de
releva provista debe de
estar instalada a está
ubicación.
Alambre
Negro
Bloque
terminal
Neutro
(Alambre
Blanco)
Banda de
puesta a
tierra
3. Conexión eléctrica a la cocina (Es-
tados Unidos).
Este electrodoméstico está fabricado con el borne neutro
conectado al armazón.
Conexión del cable a tres alambres la cocina.
Si los códigos locales permiten la conexión del conductor a
tierra del armazón al alambre neutral del cable de bronce
del suministro eléctrico (vea figura 4).
1. Retire los 3 tornillos de la parte baja de la cubierta
del cable trasero (cubierta de acceso), luego levante
la cubierta hacia arriba para tener acceso al bloque
de conexión del borne terminal (vea figura 3).
2. Retire las 3 tuercas desajustadas (luego de haber
retirado la banda de caucho) en el bloque terminal
con destornillador de tuercas o un casquillo
adaptador de 3/8"(0,95 cm).
3. Conecte la parte neutral del cable de bronce de
suministro eléctrico al terminal plateado que se
encuentra al centro del bloque terminal y, conecte
los otros alambres a los terminales externos. Aparee
los alambres y los terminales según el color
(alambres rojos conectados al terminal derecho,
alambres negros conectados al terminal izquierdo).
4. Repone las 3 tuercas desajustadas en el bloque
terminal (vea figura 4).
5. Baje la cubierta del terminal y vuelva al colocar los 3
tornillos.
Cordón de
la placa de
montaje
INCLINE AQUÍ LA CUBIERTA DEL ALAMBRE TRASERO PARA
TENER ACCEO AL ACOPLAMIENTO ELÉCTRICO
Figura 3
