31
INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE
Aux endroits où les codes locaux l'interdisent, ou si
vous raccordez à un système électrique à quatre
conducteurs, ne raccordez pas le conducteur de
mise à la terre du châssis au fil neutre (blanc) de la
boîte de jonction (voir figure 7):
1. Débranchez l'alimentation électrique.
2. Séparez les fils de cuivre dénudé et blanc de
l'appareil.
3. Dans la boîte de jonction:
a) Reliez le fil blanc du câble de l'appareil au fil
neutre (blanc) du câble d'alimentation.
b) Reliez les deux fils noirs ensemble.
c) Reliez les deux fils rouges ensemble.
d) Reliez le fil cuivre ou dénudé du câble de
l'appareil au fil cuivre ou dénudé du câble
d'alimentation.
Connexions électriques au système
électrique de la résidence
L'appareil doit être raccordé directement au disjoncteur
ou au compartiment de fusibles au moyen d'un câble
flexible en cuivre, blindé ou muni d'une gaine protectrice
non métallique (avec fil de mise à la terre). Placez la
boîte de jonction de manière à avoir 2 à 3 pieds de
lâche dans la ligne pour déplacer la cuisinière si
l'entretien s'avère nécessaire.
Un des connecteurs homologués UL doit être fixé à
chaque extrémité du câble d'alimentation (à l'appareil et
à la boîte de jonction). Les grosseurs des fils (fil en
cuivre seulement) et des raccordements doivent se
conformer à la capacité de l'appareil.

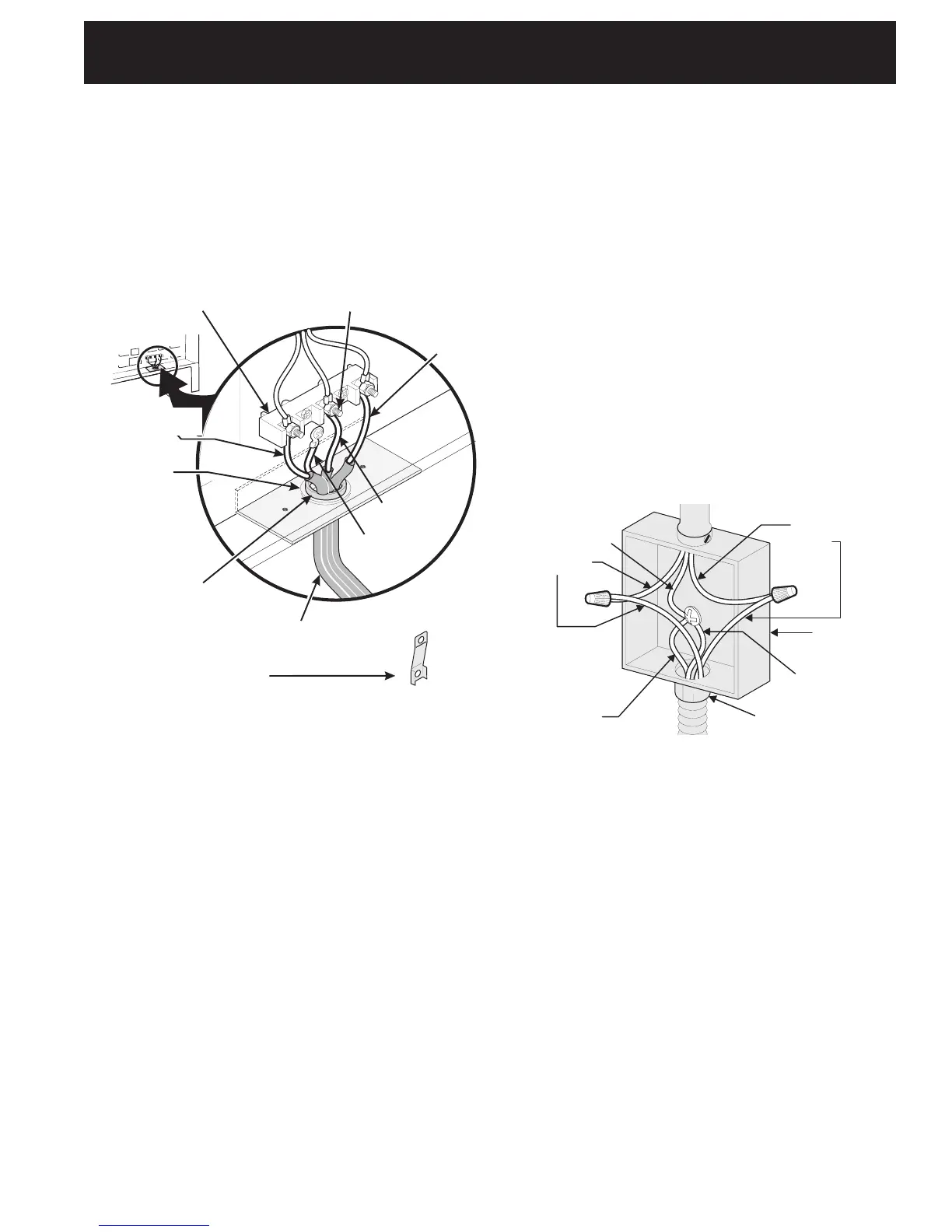

Figure 6
BOÎTE DE JONCTION À 3 FILS - MISE À LA TERRE
Câble d'alimentation
Boîte de
jonction
Fil blanc
Connecteur
homologué UL
(ou CSA)
Câble de
l'appareil
Fil dénudé
ou vert
Fils
rouges
Fil dénudé
Fils
Noirs
5. Raccordez le neutre (blanc) du cordon d'alimentation
cuivré, à la borne argentée située au centre du bloc
de connexion, et raccordez les autres fils aux bornes
extérieures. Assortissez les fils et les bornes
conformément aux couleurs (branchez le fil rouge à
la borne droite, et le fil noir à la borne gauche).
6. Replacez les 3 écrous sur les bornes du bloc de
connexion (voir figure 4).
7. Abaissez le couvercle des borne du bloc de
connexion et replacez les 3 vis.
Figure 5
Bloc de connexion
Borne argentée
Fil
rouge
Neutre
(fil blanc)
Mise à la terre
( fil cuivre)
240 V
NOTE: Assurez-vous d'enlever
la plaque de mise à la terre
fournie avec l'appareil.
Installez ici un
réducteur de
tension fourni
par l'usager
Fil noir
Raccordement
direct, utilisez le
trou de 1 1/8"
(2.9 cm) Dia.
Ensemble de
cordon
d'alimentation,
enlevez la
pastille pour
utiliser le trou
de 1 3/8" (3.5
cm) Dia.
Instructions de mise à la terre
Cet appareil est fabriqué avec un fil d'alimentation
neutre (blanc) et un fil de mise à la terre vert ou dénudé
relié au châssis.
Raccordez le câble de l'appareil à la boîte de jonction à
l'aide d'un connecteur homologué UL. Complétez les
raccordements électriques conformément aux codes et
ordonnances locaux.
Si les codes locaux permettent le raccordement du
conducteur de mise à la terre du châssis au fil
neutre (blanc) de la boîte de jonction (voir figure 6):
1. Débranchez l'alimentation.
2. Dans la boîte de jonction:
a) Reliez ensemble, le fil blanc, le fil vert (dénudé) de
l'appareil et le fil neutre (blanc) du câble
d'alimentation.
b) Reliez ensemble les deux fils noirs.
c) Reliez ensemble les deux fils rouges.
