Frigidaire FES366EC Installation Instructions

32
INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

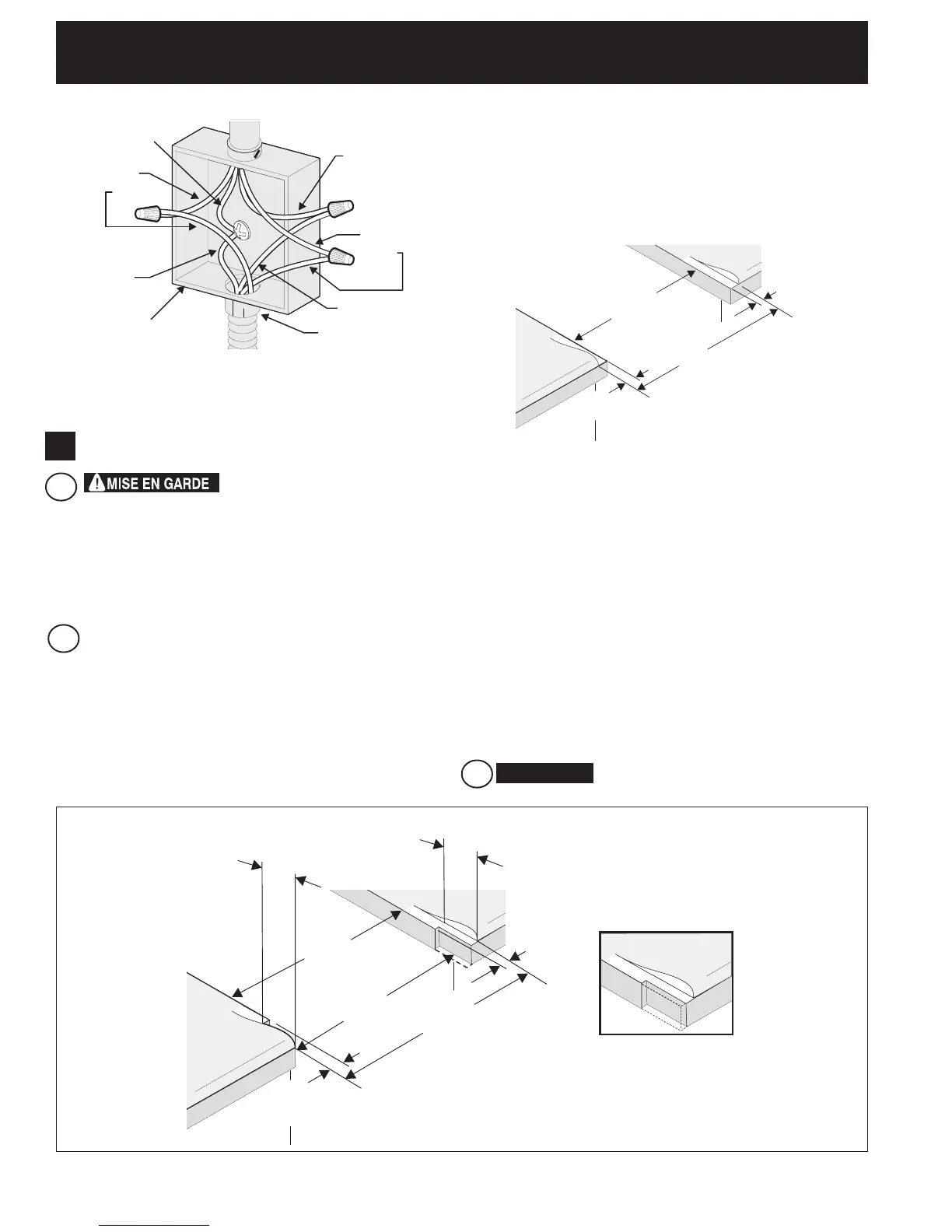

Figure 7 – BOÎTE DE JONCTION À 4 FILS
MISE À LA TERRE
Câble d'alimentation
Fils
noirs
Boîte de
jonction
Fil blanc
Connecteur
homologué UL (ou
CSA)
Câble de
l'appareil
Fil dénudé
ou vert
Fils
rouges
Fil blanc
Fil dénudé
• Les dessus de comptoir au rebord avant moulé
doivent être aplanis de 3/4" (1.9cm) à chaque coin
avant de l’ouverture (Figure 8).
• Il est possible qu’il soit nécessaire d’araser de 3/4"
(1.9cm) les dessus de comptoir en mosaïque à
chaque coin avant et/ou d’aplanir le rebord arrondi
(Figure 8).
Pour éliminer les risques de
brûlures ou de feu, en étendant le bras au-dessus des
surfaces de cuisson chaudes, évitez d’installer des
armoires au-dessus de ces dernières. Si vous devez en
installer, il est possible de réduire le risque en plaçant
une hotte pour cuisinière qui excède horizontalement
d’un minimum de 5" (12.7 cm) la base de l’armoire.
Préparation du dessus de comptoir
• Les côtés de la table de cuisson de la cuisinière
s’ajustent au-dessus du rebord du découpage du
dessus de comptoir.
• Si vous avez un dessus de comptoir au fini carré
(plat), il n’est pas nécessaire de préparer le dessus du
comptoir.
• Si la largeur de l'ouverture du dessus de comptoir
est supérieure à la largeur minimum requise,
ajustez en conséquence la dimension 3/4" (1.9cm).
• Le dessus de comptoir doit être à niveau. Placez
un niveau sur le dessus de comptoir, d’abord de
chaque côté, et ensuite du devant à l’arrière. Si le
dessus de comptoir n’est pas horizontal, la cuisinière
ne le sera pas non plus. Le four doit être à l’horizontal
pour obtenir des résultats de cuisson satisfaisants. Les
côtés de la table de cuisson de la cuisinière s’ajustent
au-dessus de l’angle du découpage du dessus de
comptoir sans le toucher.
¾”
(1.9 cm)
¾”
(1.9 cm)
31½”
(81 cm)
Figure 8
Largeur de
découpage
minimum
Dessus de comptoir moulé ou en
mosaïque aplani de 3/4" (1.9 cm)
aux rebords avant de l'ouverture
de dessus de comptoir.
2 3/16”
(5.56 cm)
2 3/16”
(5.56 cm)
29”
(73.7 cm)
30”
(76.2 cm)
31½”
(81 cm)
1¼”
(3.2 cm)
1¼”
(3.2 cm)
Figure 9
Enlevez 2 3/16"(5.56 cm) de
matériel à l'avant du
comptoir.
Dessus de comptoir moulé ou en mosaïque
aplani de 1¼" (3.2 cm)aux rebords avant de
l'ouverture de dessus de comptoir.
• Pour les découpages actuels de
29" (73.7 cm) de largeur:
IMPORTANT
4. Construction de l’armoire
4.3
4.1
4.2
