26

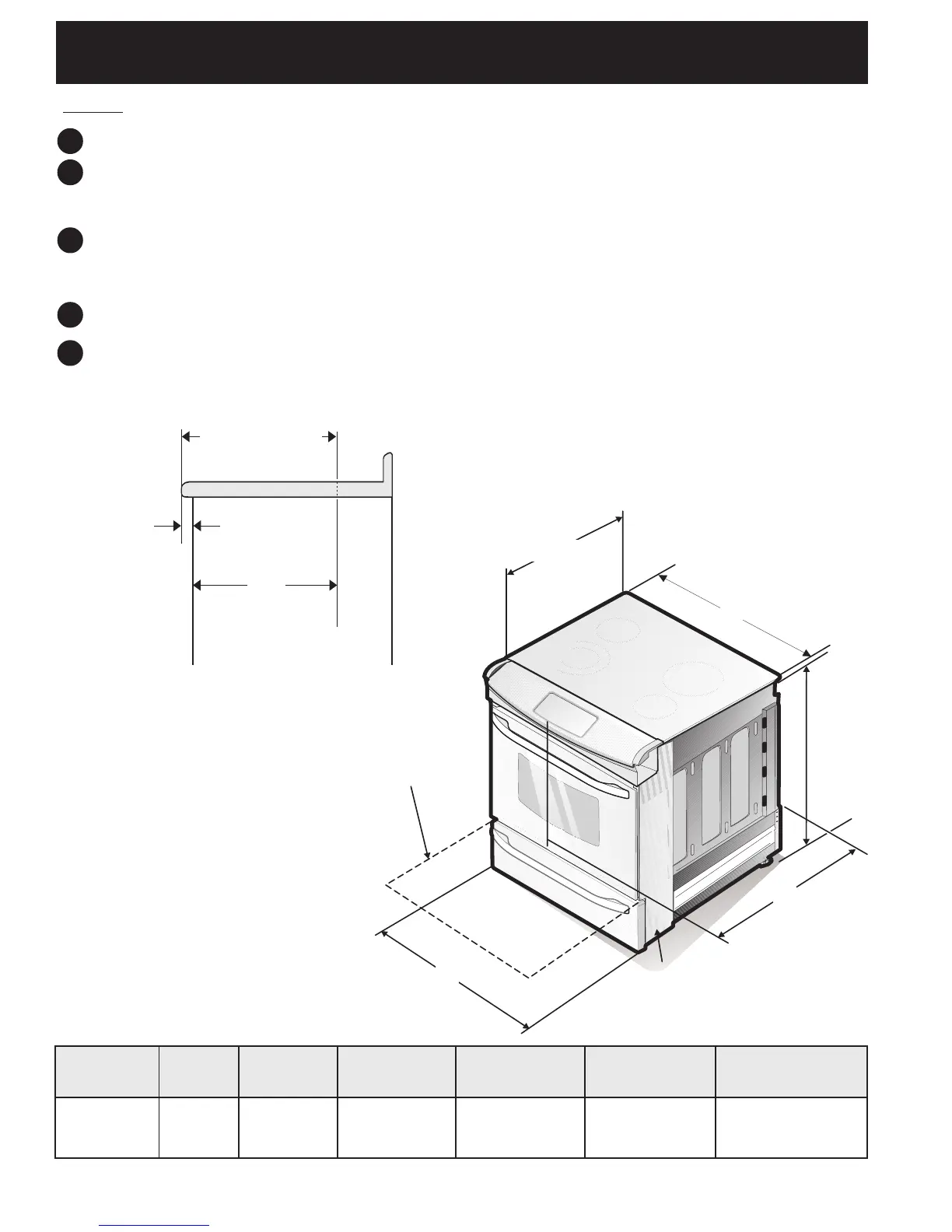

INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE
NOTES:
Ne coincez pas le cordon d'alimentation flexible entre le mur et l'appareil.
Ne scellez pas l'appareil aux armoires latérales.
Dégagement minimum de 24" (61 cm) entre la plaque de cuisson et le bas de l'armoire du haut lorsque
le dessous de l'armoire en bois ou en métal est protégé par un celloderme retardateur de flammes d'un
minimum de ¼" (0.64 cm) recouvert d'une feuille de métal MSG No. 28, d'acier inoxydable d'un
minimum de 0.015" (0.4 mm), d'aluminium de 0.024" (0.6 mm), ou de cuivre de 0.020" (0.5 mm).
Dégagement minimum de 30" (76.2 cm) lorsque l'armoire n'est pas protégée.
Notez que pour les ouvertures de moins de 22 7/8" (58.1 cm), l'appareil dépassera légèrement vers
l'avant du comptoir.
Allouez au moins 19 ¼" (48.9 cm) d'espace pour permettre l'ouverture de la porte du four.
35 5/8" (90.5 cm)
36 5/8" (93 cm)
30" (76,2 cm) 28 5/16" (71,9 cm)
30±1/16" (76,2±0,15
cm)
21 3/4" (55,2 cm) Min.
22 1/8" (56,2 cm) Max
24" (61 cm) Min. si un
dosseret est installé
36 5/8" (93 cm) Max.
35 5/8" (90.5 cm) Min.
A . HAUTEUR
(Sous la table de
cuisson)
B. LARGEUR D. PROFONDEUR
TOTALE À L'AVANT
DE LA CUISINIÈRE
E. LARGEUR DE
DÉCOUPAGE***
(comptoir et armoire)
F. PROFONDEUR
DE DÉCOUPAGE
G. HAUTEUR DU DESSUS
DE COMPTOIR
31 5/16"
(79.5 cm)
C. LARGEUR DE
LA TABLE DE
CUISSON
A
C
B
21¾”
(55.25 cm)
D
Panneau latéral
Porte ouverte
(voir la note 5)
1
2
3
4
5
1 1/8"
(2.86 cm)
DEVANT DE
L'ARMOIRE
F
Ref.
22 7/8" (58.1 cm) min.
23 1/4" (59.05 cm) max.
(voir la note 4)
