Monter l’angle d’arrêt (individuel)
Sécurité
AVERTISSEMENT!
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
▶
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié.
▶
Ce document doit être lu et compris dans son intégralité.
▶
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.

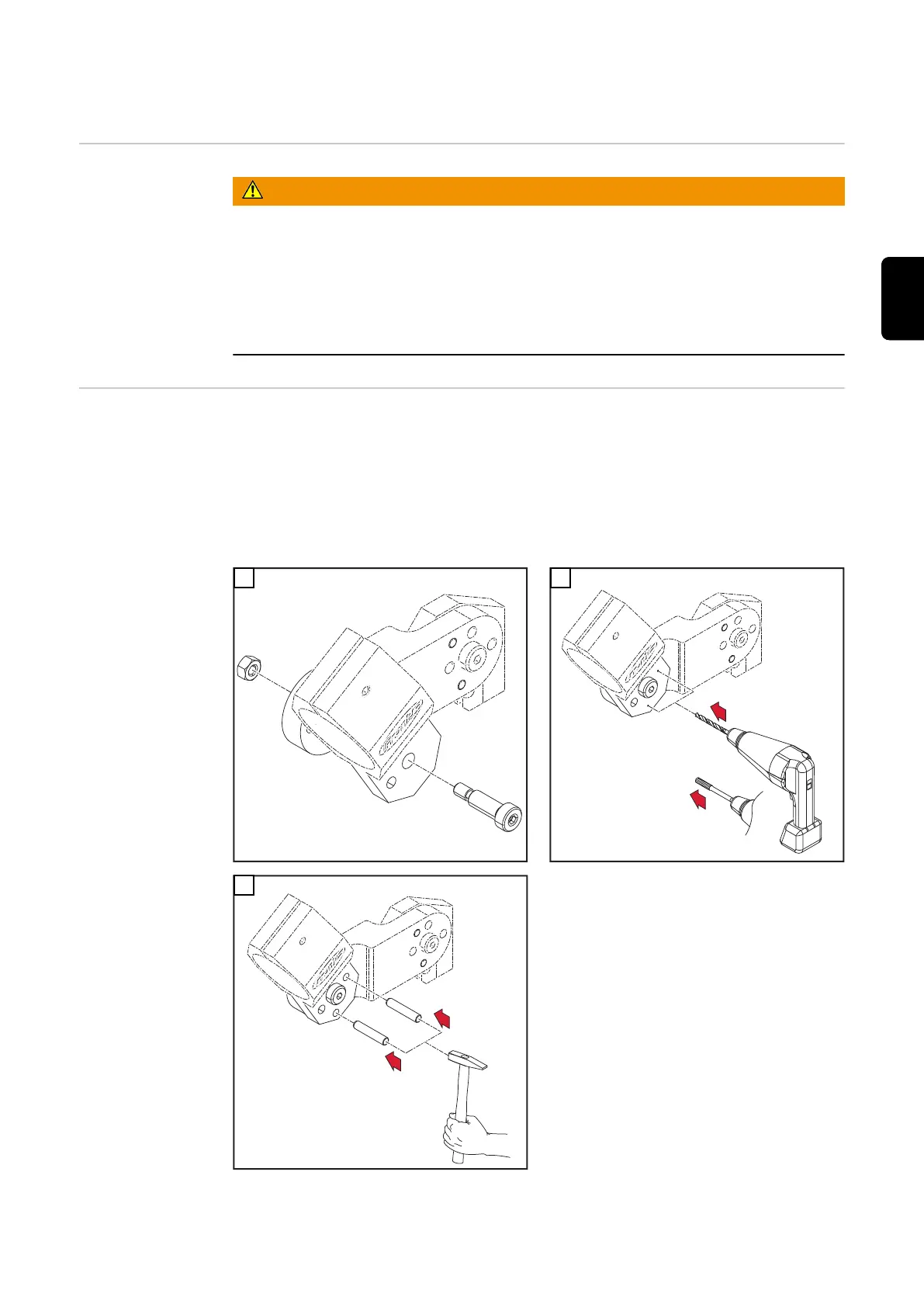

Monter l’angle
d’arrêt (individu-
el)
IMPORTANT!
-
Pour assurer la fixation dans la position définie, percer le support au
diamètre 5,8 mm et, à l’aide d’un alésoir, adapter le perçage pour la goupille
de serrage Ø6 G7.
-
L’angle d’arrêt doit être monté avec une vis ajustable à épaulement M8.
Régler ensuite l’angle souhaité et enfoncer deux goupilles de serrage (Ø 6
mm) pour bloquer.
1
2
3
35
FR
