Fronius Symo 6.0-3-M

38

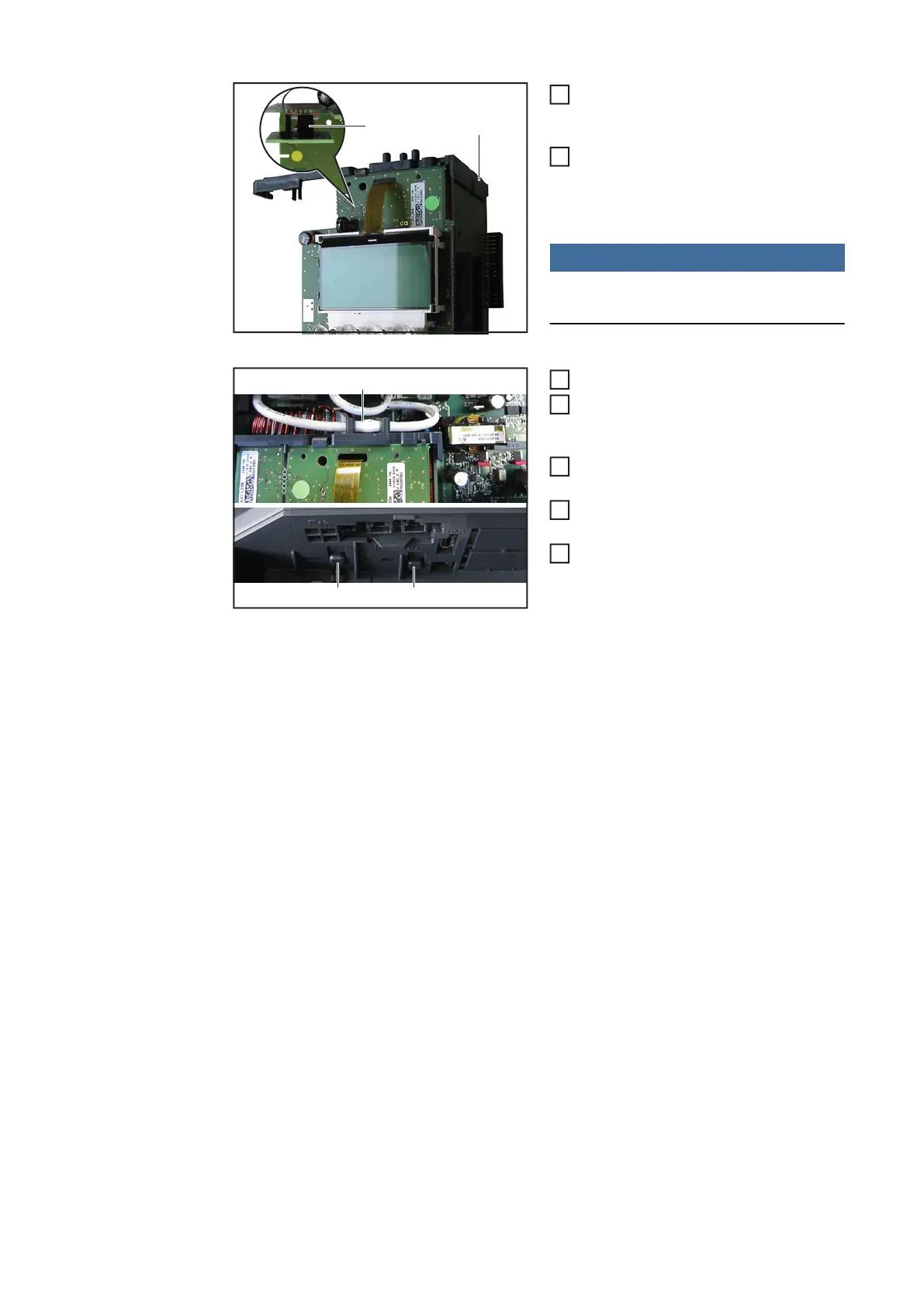

Zuvor abgetrennter Abbrechprint (4)
auf der Innenseite des neuen Recerbo
aufstecken
Recerbo-Halterung (3) am neuen
Recerbo montieren
- oben einfädeln
- nach unten reindrücken
HINWEIS!
Alle Führungsbolzen und -stifte müssen
eingerastet sein
Neue Recerbo-Baugruppe einsetzen
Verriegelungen (2) der Recerbo-Halte-
rung müssen vollständig in der Ge-
häuseschale eingerastet sein
Aussenlüfter-Kabel in die Kabelfüh-
rung (1) einlegen
Sämtliche Verbindungen zum Recerbo
wieder herstellen
Datamanager Card einbauen, Wech-
selrichter schließen und in die Wand-
halterung einsetzen (siehe Abschnitt
„Datamanager Card tauschen„ und
„Gerät öffnen und schließen“)
(4) (3)
2
3
(1)
(2) (2)
4
5
6
7
8
