Fronius Symo 6.0-3-M

47
DE
HINWEIS!
Im gekennzeichnetem Bereich darf nicht
aufgedrückt werden ==> führt zu Be-
schädigung des PCM-Materials

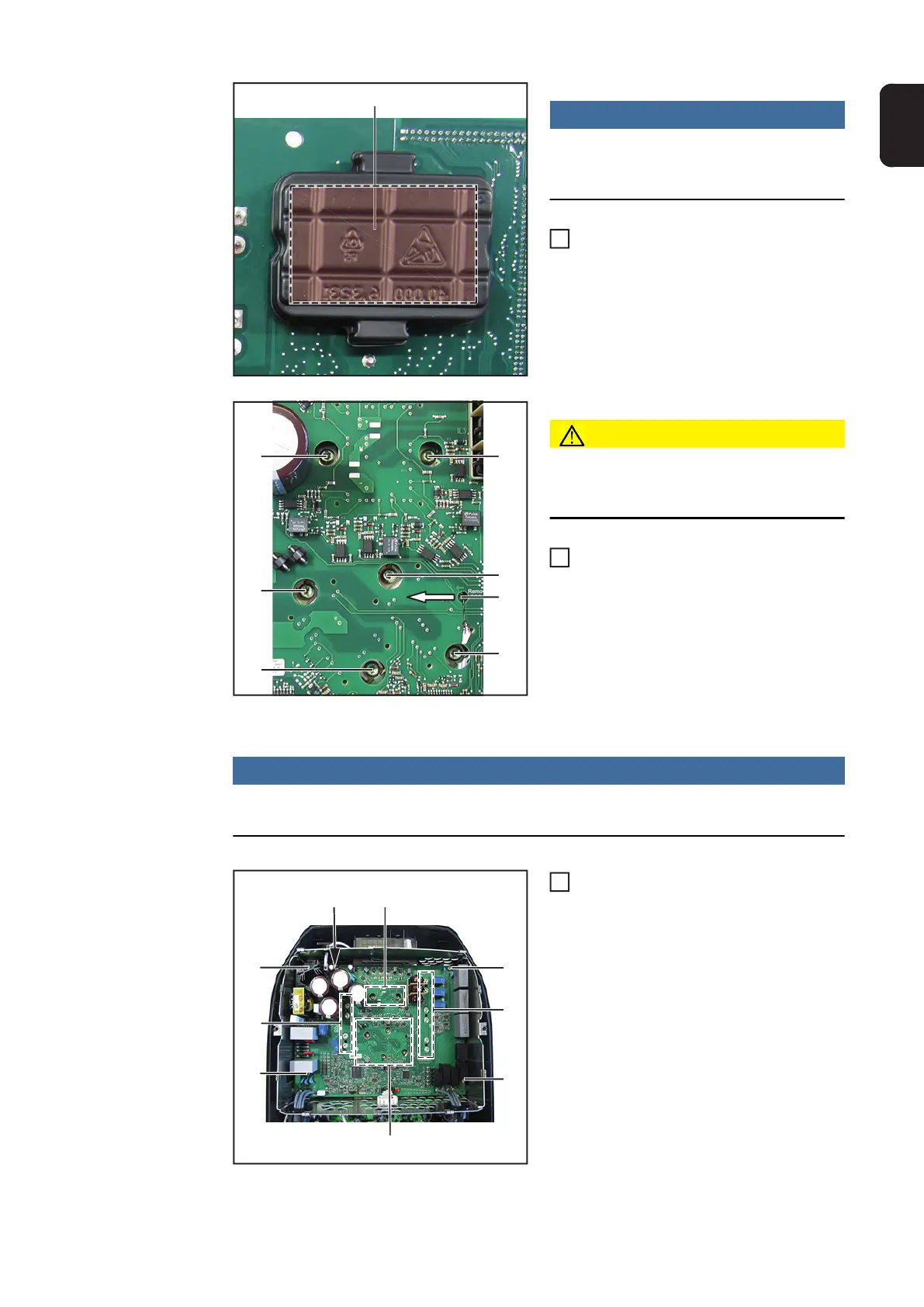

3 Stk. Blisterverpackung (10) an den
Laschen vom neuen DuoPS lösen und
am defekten DuoPS aufsetzen
VORSICHT!
PCM-Paste darf beim Einsetzen des
DuoPS nicht beschädigt oder entfernt
werden
Neues DuoPS einsetzen und positio-
nieren
Module vom DuoPS mit 6 Stk. Schrau-
be 4x9 TX20 (6) montieren. Reihenfol-
ge der Drehmomente beachten um
mechanische Spannungen zu vermei-
den.Zuerst alle 6 Schrauben mit
[0,5 Nm] anziehen und danach mit
[2,0 Nm] festziehen
HINWEIS!
Um mechanische Spannungen an den Modulen zu vermeiden, die Reihenfolge der
Drehmomente enhalten
DuoPS mit 15 Stk. Schraube 4x9 TX20
(5) montieren [2 Nm]
(10)
1
(7)
(6)
(6)
(6)(6)
(6)
(6)
2
(5)
(5)
(5)
(5)
(5)
(5)
(5)
(6)
(6)
3
