HINWEIS!
Die Anforderungen an Elektroinstallationen können nationalen Normen und Bestim-
mungen unterliegen und müssen diesen entsprechend ausgeführt werden.
Nach dem Austausch, der Änderung, Wartung oder Reparatur einer Komponente muss
eine sicherheitstechnische Überprüfung durchgeführt werden (siehe Abschnitt „Sicherheit-
stechnische Überprüfung“).
Zwischenkreis-
spannung mes-
sen
WARNUNG!
Gefahr eines elektrischen Schlages! Im Zwischenkreis kann trotz vorgesehener Ent-
ladeschaltung für lange Zeit eine gefährliche Spannung anliegen.
Um ein gefahrloses Arbeiten zu ermöglichen, die Entladezeit abwarten und danach die
Zwischenkreisspannung mit einem geeigneten Messgerät messen. Die Spannung darf 30
V DC nicht überschreiten. Die Messpunkte sind auf den nachfolgenden Bildern ersichtlich.

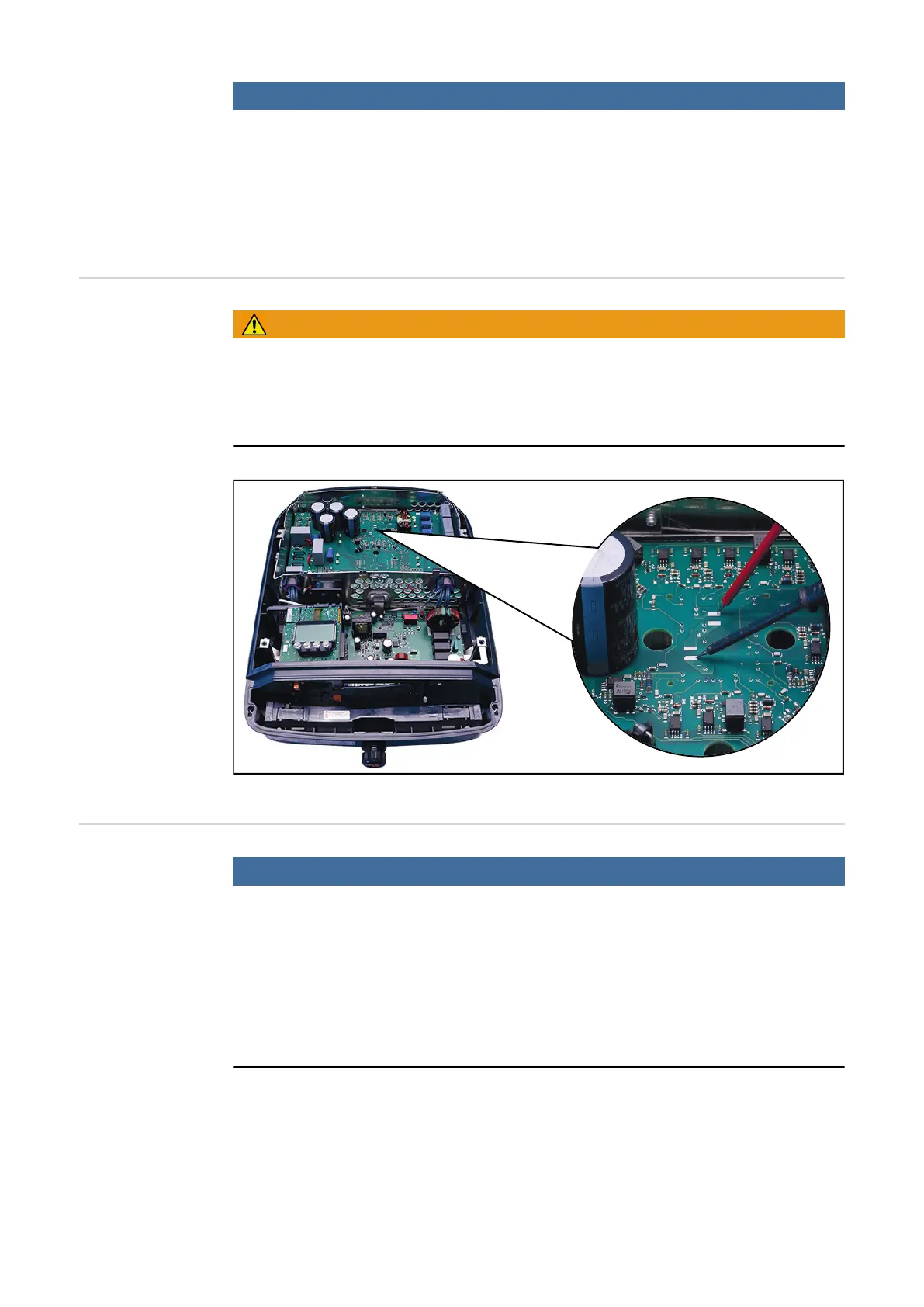

Messpunkte Fronius Symo
ESD-Bestimmun-
gen
HINWEIS!
Beachten Sie beim Umgang mit elektronischen Bauteilen und Prints die ESD-Be-
stimmungen.
Dazu gehören vor allem ESD-gerechte
Verpackungen
Arbeitsflächen
Böden
Sitzgelegenheiten
Erdungsmöglichkeiten
Handhabung
Für einen unsachgemäß behandelten elektronischen Bauteil oder Print können keine Ga-
rantie- und Gewährleistungsansprüche geltend gemacht werden.
