Fronius Symo 8.2-3-M Service Manual & Spare Parts List

31
DE

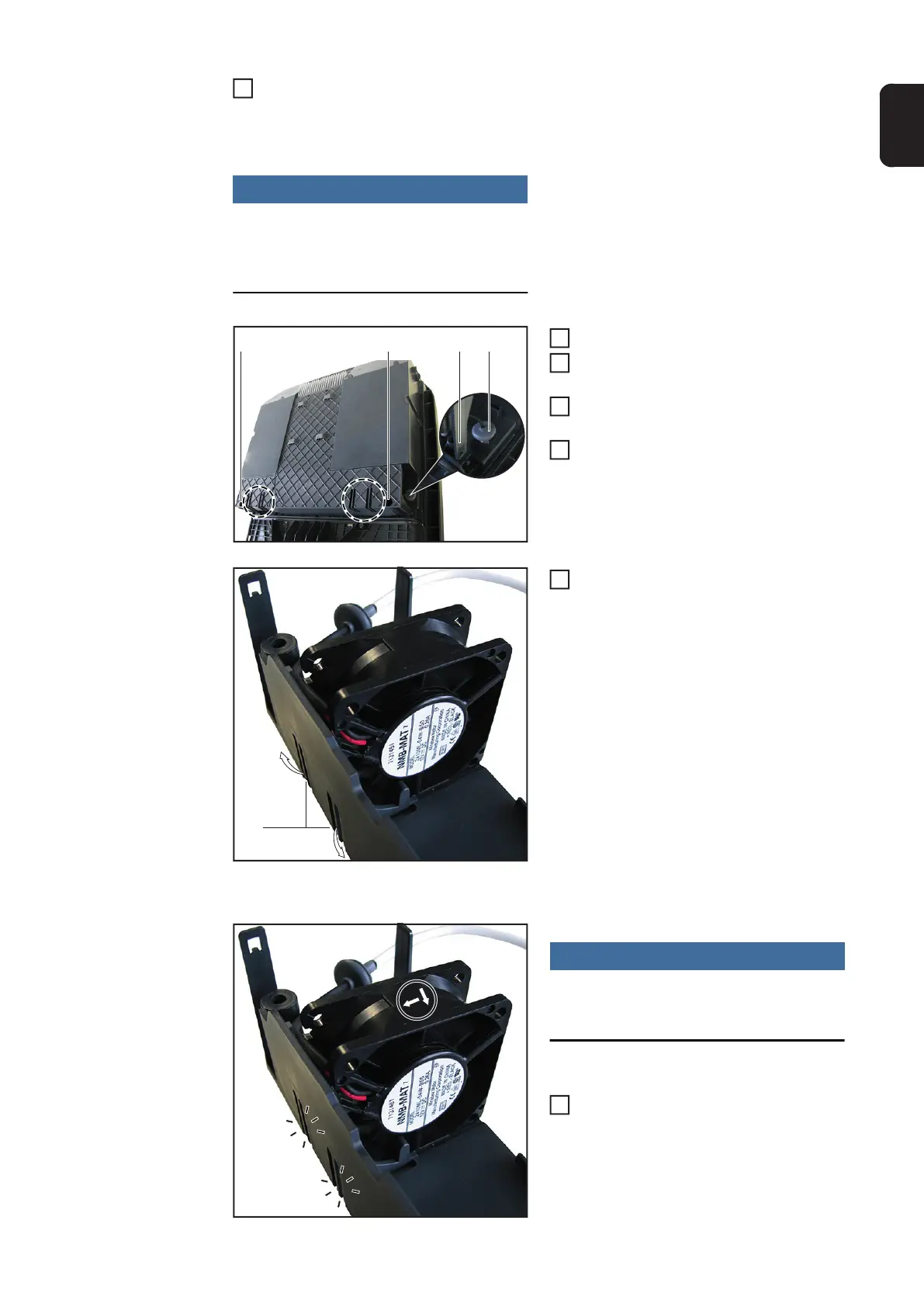

Beide Lüfterkabel (1) vom SymoFIL lö-
sen und das untere aus der Kabelfüh-
rung (2) nehmen
HINWEIS!
Wechselrichter vorsichtig umdrehen,
sodass die Rückseite des Wechselrich-
ters zugänglich ist!
2 Stk. Schraube 5x14 TX25 (3) lösen
Auf beiden Seiten die Verriegelungen
(6) der Luftführung lösen
Auf beiden Seiten die Dichtungstrop-
fen (4) abziehen
Luftführung vorsichtig abnehmen und
darauf achten, dass die Lüfterkabel
ausgefädelt werden
Auf beiden Seiten die Lüfterhalterun-
gen (5) nach aussen drücken und die
Aussenlüfter entfernen
Aussenlüfter einbauen:
HINWEIS!
Auf Luftströmungs-Richtung in das Ge-
rät beachten!
Die neuen Aussenlüfter in die Luftfüh-
rungen einrasten lassen
2
(3) (3) (4)
(6)
3
4
5
6
(5)
7
1

Fronius Symo 8.2-3-M Specifications

General

AC nominal output	8.2 kW
Max. input voltage	1000 V
MPPT voltage range	200 - 800 V
Number of MPPT	2
Protection class	IP65
Frequency	50 / 60 Hz
THD	< 3%
Power factor (cos φac,r)	0.85 - 1 ind./cap.
Efficiency	98.1%
Operating Temperature Range	-25°C to +60°C
Max. apparent AC power	8200 VA
AC nominal voltage	3 x 230 / 400 V
