Fronius Symo 8.2-3-M Service Manual & Spare Parts List

36

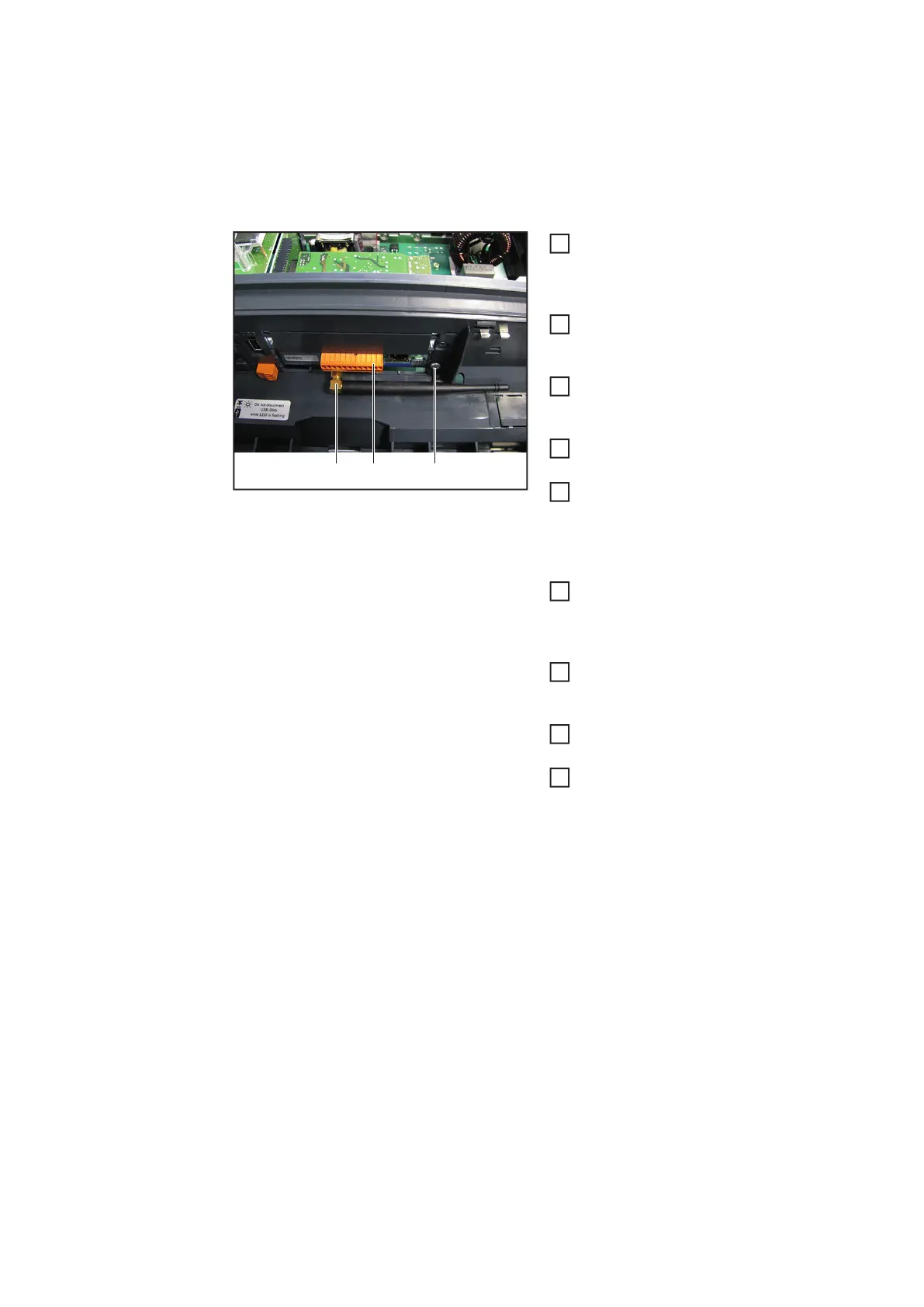

Datamanager Card einbauen:
Neue Datamanager Card einsetzen
und am Print Recerbo anstecken
Datamanager Card:
Print Datamanager mit 1 Stk. Schrau-
be Taptite 4x8 TX20 (3) montieren
[1,2 Nm]
Antenne (2) mittels Gabelschlüssel
montieren
[0,6 Nm]
Steckverbinder 12pol (1) am Print Da-
tamanager montieren
Wechselrichter schließen und in die
Wandhalterung einsetzen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
Datamanager Card 2:
Print Datamanager 2 mit 1 Stk.
Schraube Taptite 4x9 TX20 (3) montie-
ren
[1,2 Nm]
Antenne (2) mittels Gabelschlüssel
montieren
[0,6 Nm]
Steckverbinder 16pol (1) am Print Da-
tamanager 2 montieren
Wechselrichter schließen und in die
Wandhalterung einsetzen (siehe Ab-
schnitt „Gerät öffnen und schließen“)
(1)(2) (3)
1
2
3
4
5
2
3
4
5

Fronius Symo 8.2-3-M Specifications

General

AC nominal output	8.2 kW
Max. input voltage	1000 V
MPPT voltage range	200 - 800 V
Number of MPPT	2
Protection class	IP65
Frequency	50 / 60 Hz
THD	< 3%
Power factor (cos φac,r)	0.85 - 1 ind./cap.
Efficiency	98.1%
Operating Temperature Range	-25°C to +60°C
Max. apparent AC power	8200 VA
AC nominal voltage	3 x 230 / 400 V
