Einbauanleitung für Einbauset Zweite Masse-
buchse hinten

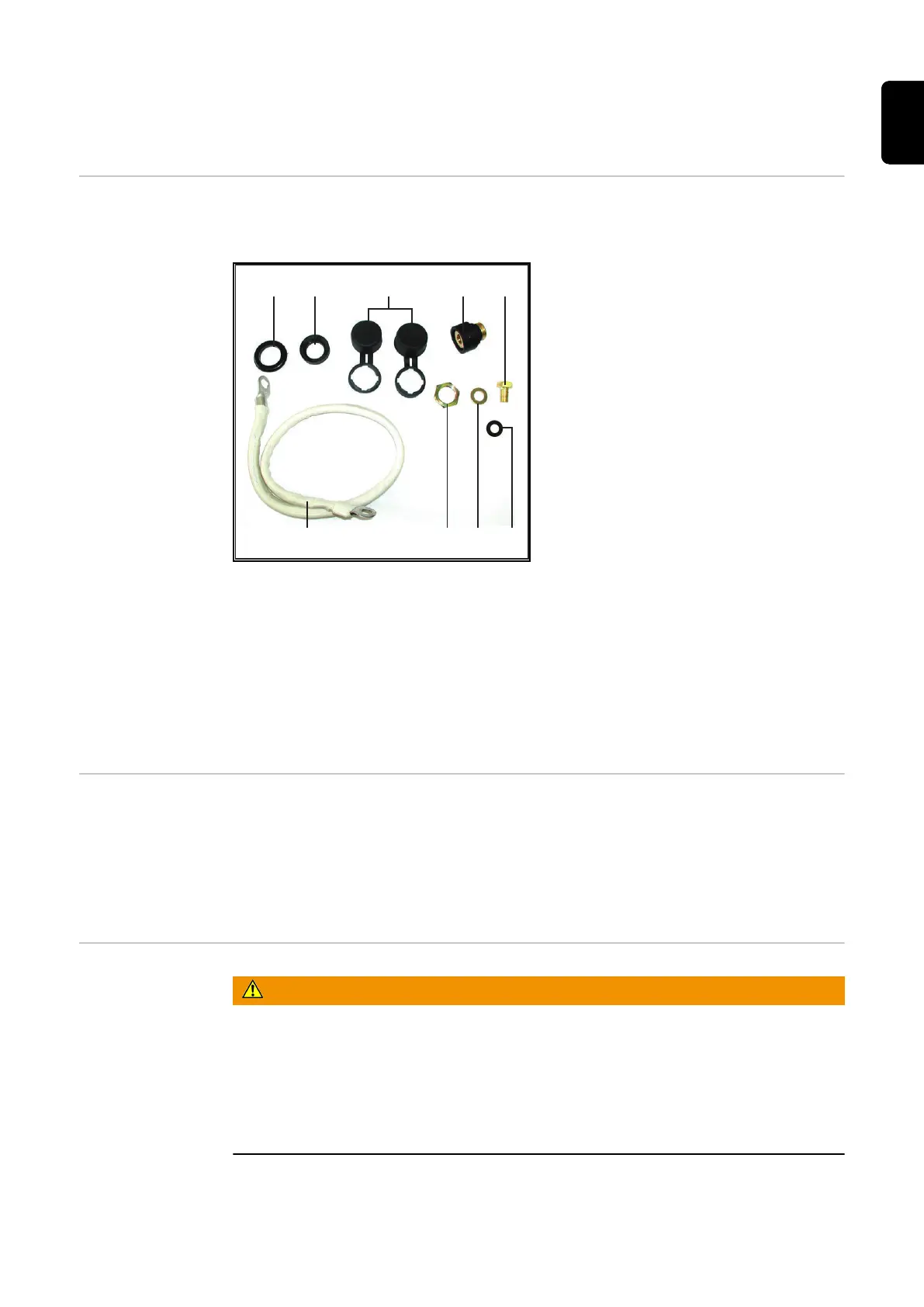

Bauteile Das Einbauset Zweite Massebuchse hinten (4,100,361) besteht aus folgenden
Bauteilen:.
(1)(9)
(8)
(7)
(6)(5)
(4)
(3)
(2)
Einbauset Zweite Massebuchse hinten
(1) 1 x Strombuchse EB 70 mm²
34,0001,0929
(2) 1 x Isoscheibe
42,0300,1109
(3) 1 x Flachmutter M24 x 1,5,
SW32
42,04000,0039
(4) 1 x Sechskantschraube M12 x
20
42,0401,0206
(5) 1 x Scheibe A13
42,0399,0183
(6) 1 x Tellerfeder
42,1500,0143
(7) 1 x Gummidurchführung
42,0402,0039
(8) 1 x Kabel
43,0004,2266
(9) 2 x Abdeckkappen Strombuch-
se WIG, 42,0405,0305
(10) 1 x Einbauanleitung (ohne Abb.)
42,0410,0864
Erforderliche
Werkzeuge
-
Handschraubendreher TX25
-
Gabelschlüssel SW19
-
Gabelschlüssel SW32
-
Drehmomentschlüssel (Umschaltknarre)
-
Steckschlüsseleinsatz SW19
-
Steckschlüsseleinsatz SW32
Sicherheit
WARNUNG!
Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten.
Schwere Personen- und Sachschäden können die Folge sein.
▶
Alle in diesem Dokument beschriebenen Arbeiten und Funktionen dürfen
nur von technisch geschultem Fachpersonal ausgeführt werden.
▶
Dieses Dokument vollständig lesen und verstehen.
▶
Sämtliche Sicherheitsvorschriften und Benutzerdokumentationen dieses
Gerätes und aller Systemkomponenten lesen und verstehen.
