FujiFilm DRYPIX 4000 Service Manual

DRYPIX 4000 Service Manual
SP-21
SP-21
006-267-05
02.15.2007 FM5079
08A

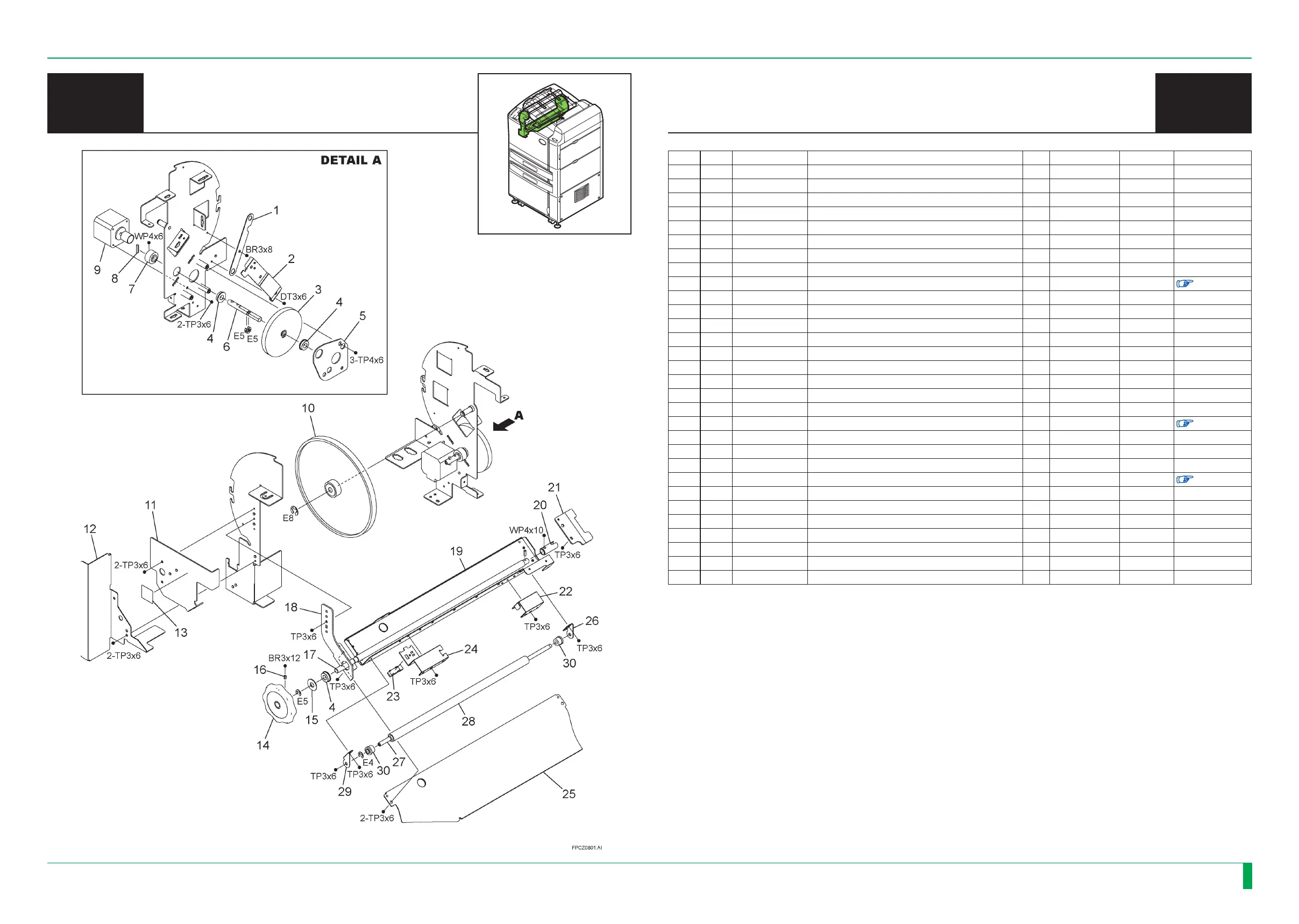

 熱現像部1
 HEATDEVELOPMENTUNIT1
 熱現像部1
08A
 HEATDEVELOPMENTUNIT1
RANK REF. PARTNO. PARTNAME QTY. REMARKS SERIALNO. REFERTO
D 1 356N9832A ブラケット Bracket 1 -
D 2 356N9845C ブラケット Bracket 1 -
D 3 327N0224D 平歯車 Spur Gear 1 -
D 4 322N5133A すべり軸受 Bushing 3 -
D 5 356N10131 ブラケット Bracket 1 -
D 6 319N4281A 軸 Shaft 1 -
D 7 327N1082301B 平歯車 Spur Gear 1 -
D 8 310S1028 平行ピン Straight Pin 1 -
D 9 118SX202B パルスモータ Stepping Motor 1 MG1
{MC:8.5}
D 10 327Y0016 平歯車 Spur Gear 1 -
D 11 350N3105 カバー Cover 1 -
D 12 350N3106A カバー Cover 1 -
D 13 405N3008 銘板 Label 1 -
D 14 339N0022A ハンドル Handle 1 -
D 15 347N2015B スペーサ Spacer 1 -
D 16 347S0829 スペーサ Spacer 1 -
D 17 319N4291A 軸 Shaft 1 -
D 18 347N2014B スペーサ Spacer 1 -
D 19 363N2625D ガイド板 Guide Plate 1
{MC:8.6}
D 20 320N0027A 軸継手 Shaft Coupling 1 -
D 21 347N2013A スペーサ Spacer 1 -
D 22 362N0829 受 Support 1 -
D 23 146S0086 ホトインタラプタ Photo Interrupter 1 SG1
{MC:8.7}
D 24 356N9844E ブラケット Bracket 1 -
D 25 363N2626C ガイド板 Guide Plate 1 -
D 26 356N10527 ブラケット Bracket 1
-
D 27 319N4403A 軸 Shaft 1
-
D 28 334N1193 ローラ Roller 31
-
D 29 356N10526 ブラケット Bracket 1
-
D 30 322N1041A すべり軸受 Bushing 2
FPCZ0811.AI

FujiFilm DRYPIX 4000 Specifications

General

Print Speed	Approximately 130 sheets/hour (14 x 17 inch)
Print Resolution	320 dpi
Resolution	320 dpi
Weight	Approx. 441 lbs. (200 kg)
Power Requirements	AC200-240V ±10% 50/60Hz 10A
Media Size	8x10 inches, 10x12 inches, 11x14 inches, 14x17 inches
Film Sizes	8x10 inches, 10x12 inches, 11x14 inches, 14x17 inches
Input Film Magazines	2
Connectivity	Ethernet
Network Interface	Ethernet 10Base-T/100Base-TX
Gradation	4, 096 levels (12 bits)
