3 ラックの構成と設置 27
J
7 上部および下部連結金具を取り付けます。
既設ラックおよび増設ラックのトップカバーに上部連結金具を合わせ、M12 六角ボ
ルトにて仮止めしてください。
注） 既設ラックと増設ラックの高さが合っているか確認してください。合っていな
い場合はレベルフットにより調節してください。
トップカバー部の作業は高所作業となりますので注意してください。またその
際、ラックに足を載せるなどの行為は大変危険ですので、絶対に行わないでく
ださい。
既設ラックと増設ラックを合わせる際に連結パッキンが飛び出る、中に入るな
どした場合は、指で引っ張る、押し込むなどにより調整してください。
手順 3 および手順 5 の作業にて、ラック前後の H フレームに取り付けた M6 コア
ラットを利用して、下部連結金具を M6 サラネジで固定してください。
仮止めしていた上部連結金具固定用 M12 六角ボルトを本締めしてください。
注） トップカバー部の作業は高所作業となりますので注意してください。またその
際、ラックに足を載せるなどの行為は大変危険ですので、絶対に行わないでく
ださい。
’

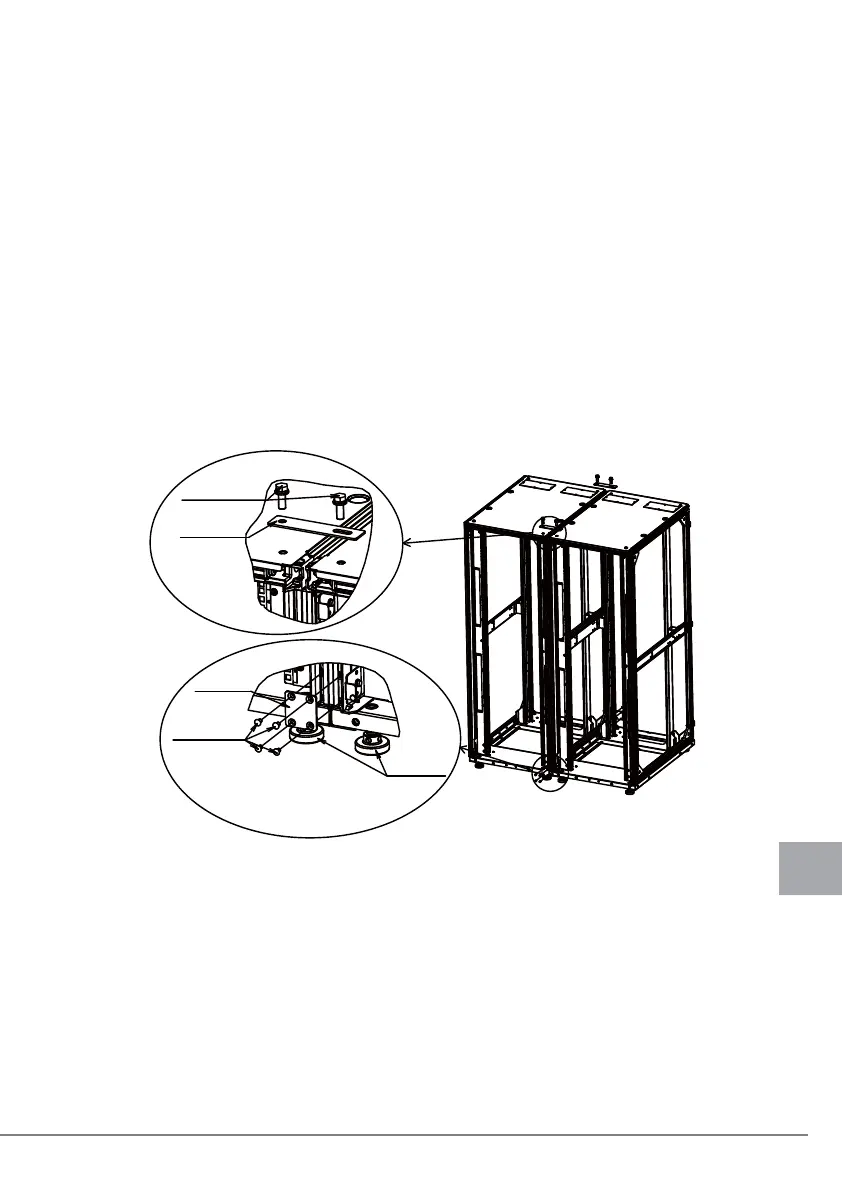

ୖ㒊㐃⤖㔠ල
0භゅ࣎ࣝࢺ
ୗ㒊㐃⤖㔠ල
0ࢧࣛࢿࢪ
ࣞ࣋ࣝࣇࢵࢺ
