4 ラック設置後の取り扱いについて 37
J

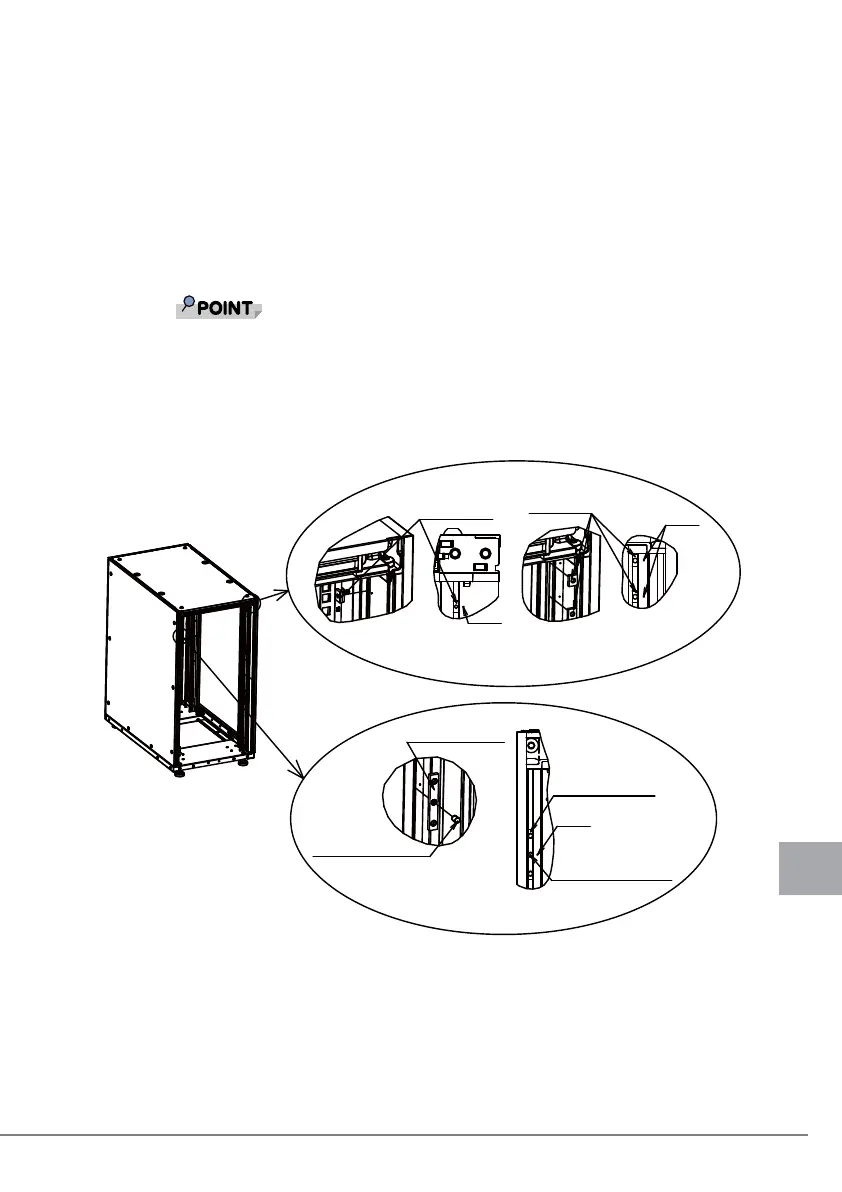

3 ヒンジ用バーナットおよびコアラットを取り付けます。
２の手順で取り外した部品の一部を左右反転した位置に取り付けます。
・左側H フレームにヒンジ用バーナットを入れて M6 六角穴付き止めネジで固定し
てください。
・右側H フレームの上下にコアラットを入れてください。
（モデル 2724/2737/2742/2616/2624 の場合）：M6 コアラットを入れます。
（モデル 2642 の場合）：M5 コアラットを入れます。
コアラットの取り付け手順については、「4.2 コアラットの取り付け / 取り外し手
順」を参照してください。
ヒンジ用バーナットをアルミフレームの溝に入れる際は中で回転させてくださ
い。
ヒンジ用バーナットは M6 六角穴付き止めネジのセンター位置をアルミフレーム
のポンチに合わせてください。
M5コアラットおよびM6コアラットはネジ穴のセンター位置をアルミフレームの
ポンチに合わせてください。
/ࠦࠕ࠶࠻
/ࠦࠕ࠶࠻
/ⷺⓣઃ߈ᱛࡀࠫ
ࡅࡦࠫ↪ࡃ࠽࠶࠻
ࡕ࠺࡞
ࡕ࠺࡞
ࡕ࠺࡞
ࠬࠤ࡞
ࡐࡦ࠴
ࠬࠤ࡞
ࡐࡦ࠴
ࡅࡦࠫ↪ࡃ࠽࠶࠻
/ⷺⓣઃ߈ᱛࡀࠫ
ᢿ㕙$$
ࠬࠤ࡞
ࡐࡦ࠴
